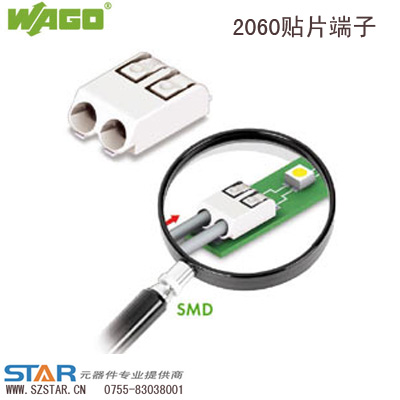

STA思大-元器件專業提供商該接線端子采用S型籠式彈簧（CAGE CLAMP®S）連接技術，單股硬導線可直接插入接線單元，操作簡便且節省時間；端子本身帶有的推壓鍵又方便了細多股導線的連接。2060系列采取側面進線方式，推壓鍵則位于頂部，操作方向?yàn)橛缮现料拢瑥亩��?jié)省了空間。

 此外，wago2060系列極為小巧的外形和淺色系的外殼最大程度地減少了其陰影對PCB板上LED照明設備的影響。該SMD PCB接線端子的通道間距為4mm，且并排組裝時不損失極數，所以可根據需要對接線端子進行組裝，以得到所需的極數，進而降低了采購、倉儲以及生產成本。

wago2060系列PCB接線端子采取卷裝帶式包裝，適于自動裝配。它適于連接截面積為0.2-0.75mm²(AWG 24–18)的導線，額定電流9A，額定電壓320V/2.5 kV/2（過電壓類別II）。

借助WAGO 2060系列接線端子的推壓鍵連接細多股導線和拆卸導線既方便又節省空間。它具有的S型籠式彈簧接線單元（CAGE CLAMP®S）允許直接插入單股硬導線－這一優點非常節省時間。它的高度僅為4.5mm，我們的接線端子能夠在最小的空間內發揮最大的作用

技術參數: 2060-402/998-404
2極 針距 4 mm / 0.157 in
 RoHS compliant
  項目組 3 (多個連接器系統)
  顏色 淺灰色
  可接導線數量 2
  電位數量 2
  極數 2
  高度 4,5 mm
  高度 0,177 in
  厚度 7,9 mm
  厚度 0,311 in
  寬度 13,1 mm
  寬度 0,516 in
  針距 4 mm
  針距 0,157 in
  額定指標基于 IEC/EN 60664-1
  過電壓類別 EN I III
  污染等級 2
  額定電壓 EN 160 V
  可承受瞬間峰值電壓 2,5 kV
  額定電流 EN 9 A
  過電壓類別 EN II II
  污染等級 2
  額定電壓 EN 320 V
  可承受瞬間峰值電壓 2,5 kV
  額定電流 EN 9 A
  過電壓類別 EN III III
  防護等級 3
  額定電壓 EN 63 V

  額定浪涌電壓 2,5 kV
  額定電流 9 A
  連接方式 CONTACT CAGE CLAMP®CONNECTION
  最小可接導線截面積 [mm2] 0,2 - 0,75 mm2
  適用導線類型 硬導線
  最小可接導線截面積 [mm2] 0,2 - 0,75 mm2
  適用導線類型 細多股導線
  最小可接導線截面積 [AWG] 24 - 18 AWG
  最小剝線長度 6 mm
  最大剝線長度 7 mm
  剝線長度 [inch] 0,24 in
  剝線長度 [inch] 0,28 in
  導線進線孔與PCB板的角度 0 °
  材料 I
  溫度穩定性 -60 °C 至 +105 °C
  易燃類別，基于 UL 94 0 V
  電鍍觸頭 鍍錫
