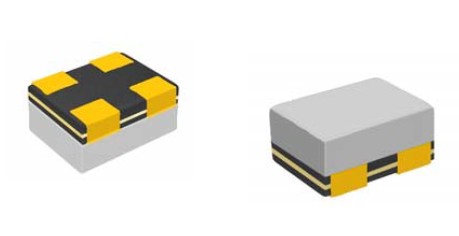

高頻共模電感,共模濾波器,EMC共模濾波器,高速差分信號濾波器

近年來，隨著數字電子設備的高性能化及多功能化，數據通信量增加，傳輸信號速度也越來越快。由于傳輸信號速度的加快，從設備內部輻射出的噪聲頻率也必然提高。同時，隨著數字電子設備的小型化和薄型化，元件的封裝密度也不斷加大。由于同一設備內多個傳輸路徑緊挨在一起，某一傳輸路徑上的通信會干擾其他傳輸路徑，使信號質量降低，就會發生所謂的自體中毒問題。

共模電感工作原理與電路設計注意事項：沿著單一X軸方向傳遞的電磁模量成為共模模量，沿著單一Y軸方向傳遞的電磁模量稱為差模模量，或者相反定義也可以。這兩種模量所形成的效應又稱為共模效應和差模效應。通常的電子信號和電源能量的傳輸電路都以差模方式進行，并且一般的放大電路和隔離電路，例如一般的信號放大電路和隔離元件例如隔離變壓器都有較好的抗共模能力，稱為共模抑制性。在設計濾波器的時候通常兩種模量的濾波特征都需要考慮。
