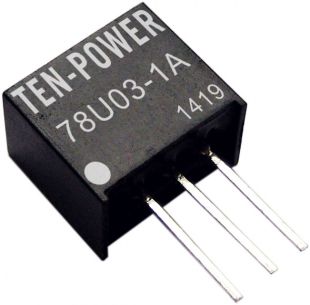

5V轉3.3V耐壓24V非隔離穩壓DC-DC電源模塊
所屬類別：電源產品分類>>穩壓電源
電子信箱：market@ten-power.com
聯系電話：15889952240
聯 系 人：肖奧琳
更新時間：2014-5-22 19:08:21
5V轉3.3V耐壓24V非隔離穩壓DC-DC電源模塊LM78U03-1A部分參數如下：
產品特性
n 引腳兼容傳統78xx系列
n 最高32Vdc工作電壓范圍
n 持續輸出1A，瞬間(持續時間小于5秒)輸出2A
n 效率高達96%，無需散熱片
n 短路保護,過熱保護
n 低紋波、噪聲
n 滿足UL94-V0要求
n MTBF>200萬小時
工作溫度：-40℃～+85℃
產品概述
LM78Uxx-1A系列是超小型、高效率的開關型穩壓器，是傳統78XX系列三端線性穩壓器的理想替代品，引腳兼容，可直接替代。它效率高、損耗小、發熱低，使用時無需外加散熱片。
廣泛應用在需長時間待機的電池、電瓶供電的手持設備、便攜設備、車載設備、船載設備等電路中，可全面替代各類三端線性穩壓器應用場合，以及儀表、通訊、安防消防、傳動等多個行業。
|
產品型號一覽表 | |||||||
|
型號 |
輸入電壓（V） |
輸出 |
效率%（滿載時） | ||||
|
Min |
標稱 |
Max |
電壓（VDC） |
電流（mA） |
Min Vin |
Max Vin | |
|
LM78U03-1A |
5 |
24 |
32 |
3.3 |
1000 |
91 |
85 |
|
LM78U05-1A |
6.5 |
24 |
32 |
5.0 |
1000 |
94 |
87 |
|
輸出特性表 | |||||
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 |
|
輸出電壓精度 |
100%的負載，輸入電壓范圍 |
±2 |
±3 |
% | |
|
線性調節率 |
輸入電壓從最低電壓到最高電壓，滿載輸出 |
±1 |
±1.5 | ||
|
負載調整率 |
100%<->20%負載，標稱工作電壓 |
±200 |
mV | ||
|
紋波+噪聲 |
20MHz帶寬，滿載輸出，標稱工作電壓 |
120 |
150 |
mVp-p | |
|
短路保護 |
可持續，自恢復 | ||||
|
過熱保護 |
IC內置 |
160 |
℃ | ||
|
輸出限制電流 |
3 |
A | |||
|
開關頻率 |
100%負載，輸入電壓范圍，環境溫度25℃下 |
195 |
250 |
305 |
KHz |
|
靜態電流 |
輸入電壓范圍 |
7 |
17 |
mA | |
|
溫度系數 |
-40 ℃～+85℃ |
±0.02 |
%/℃ | ||
|
最大容性負載 |
1000 |
μF | |||
關于非隔離穩壓DC-DC電源模塊的更多參數請下載數據手冊或直接來電咨詢。
