變頻技術在大量的感性負載節能方面有著無可替代的地位，節約的電能有時能達到30%以上，效益十分可觀。隨著變頻器日益廣泛的普及和應用，其占電網總負荷的比例也越來越大。其中大部分額定電壓為三相380V的交直交型變頻器。然而，隨之帶來的網側諧波問題也越來越受到各變頻器用戶和供電部門的關注。由于變頻器的整流部分一般為三相全波不可控整流，直流回路采用大電容作為濾波器。這樣，雖然變頻器的網側輸入電壓波形基本上是正弦波，但輸入電流是脈沖式的充電電流，含有豐富的諧波，表現在網側的有5、7、11、13、17、19次等諧波電流，一般以5、7、11次為主。感型負載在運行中需要消耗大量的無功電流，但是諧波會使無功補償裝置不能正常工作，并導致一些現代化的精密控制機床無法運行，因此對使用變頻器的系統采取諧波治理是必須的。針對變頻器的工作特點，我們為您設計了專用的濾波補償裝置，不但濾除了變頻裝置產生的諧波，同時還對系統進行了無功補償，滿足廣大使用變頻器的用戶需求。

變頻器供電系統的諧波治理與無功功率補償的意義

    隨著變頻器的廣泛應用，變頻器供電系統的諧波治理與無功功率補償的意義逐漸被人們所認識。變頻器供電電源按傅立葉級數可以分解為基波有功電游泳流，基波無功電流，諧波和間諧波電流。
基波無功電流占用電網容量；導致網壓波動；在供配電設施產生熱損耗；降低了供配電設施運行可靠性。
    諧波和間諧波的集膚效應使輸電線等效截面積變小，線路損耗增加；鐵芯中附加高頻渦流損耗；諧波和間諧波電流導致網壓波形畸變和輻射干擾，引起同一電網下其它負載出力減小，損耗增加，甚至誤動作。

    變頻器用量較大的車間，用電容器直接進行無功力率補償雖然可以大副度降低基波無功電流，但是必然出現諧波放大現象。這時，供電電流和電容器電流中諧波和間諧波電流大副度增加，電容器由于超溫和過壓而損壞，供電變壓器溫升加大。為避免諧波電流大副度增加，電容器由于超溫和過壓而損壞，供電變壓器溫升加大。為避免諧波放大，諧波治理與無功功率補償必須同時進行。
    從基波無功電流，諧波和間諧波電流的危害上可看出：采用就地諧波治理與無功功率補償可以獲得最大的效益。根據我們的經驗，采用就地諧波治理與無功功率補嘗，半年或一年時間即可從節能中回收全部投資。

設備簡介

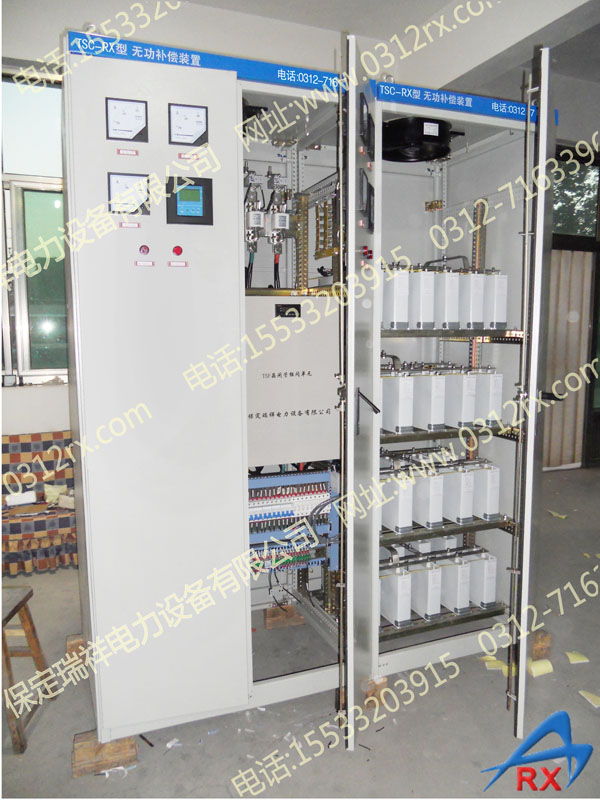

TSC-RX型濾波補償裝置主要適用于用戶電力系統含有諧波，負荷變化頻繁且波動大，需要對諧波進行治理，濾除高次諧波，改善用電環境，同時需要補償無功功率提高功率因數的用戶。凡涉及到整流、逆變、變頻的電氣設備都可以使用。
TSC-RX型濾波補償裝置是采用微電腦動態濾波補償控制器，濾波支路采用了專業設計的濾波電抗器和電容器組組成單調諧式濾波，在諧振頻率下XCn=XLn,可對諧波形成近似短路回路，針對特性諧波有效濾除。主回路采用電力半導體晶閘管無觸點開關投切濾波支路的控制方式，自動投切，可以連續頻繁投切濾波補償支路，而不影響開關和電容器的壽命。設備技術先進、功能完備、可靠性高、維護量小、動態響應快等特點。快速跟蹤系統變化，就地進行濾波補償，改善用戶的功率因數及諧波狀況，實現節能提高用戶經濟效益。裝置自動化程度高，能在外部故障或停電時自動退出工作，送電后自動恢復運行。
主要特點
1.針對用戶系統諧波無功專門設計制造，消除特性諧波補償無功功率，濾波效果明顯。
2.根據諧波源的特性設定濾波器的投切方式和控制策略。
3.快速檢測系統情況，按照負荷的無功電流、諧波電流進行實現快速跟蹤。
4.采用無觸點自動投切，響應速度快（小于20ms），可連續頻繁投切濾波支路，而不影響開關和濾波器的壽命。
5.使受電功率因數提高到0.95以上，降低配電網的線損、增加配電變壓器的承載效率。
6.實時顯示系統的功率因數、母線電壓、投入系統濾波器組數及補償電流等數據。
7.保護功能齊全，具有濾波器組過電流保護、晶閘管過熱保護、過壓、欠壓保護。
8.投切時無暫態沖擊，無合閘涌流沖擊、無電弧重燃、無需放電即可再投。
9.以單片機為核心，結構簡單、功能強大、可靠性高，運行成本低。
設備規范
工作電壓：220V/380V/660/750V/1000V （-15%～+10%）
工作頻率：工頻50Hz （偏差1Hz）
環境溫度： -25~+40°C
海拔高度： <=2000m
環境濕度：相對濕度<=85%（25℃）
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
