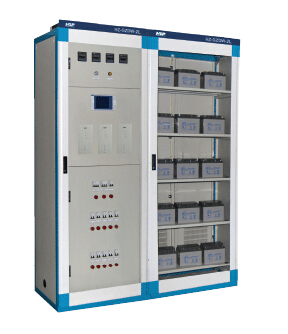

DC220V/100AH直流屏電源系統由3臺10A充電模塊、1套監控系統、18節12V 100AH蓄電池、10A降壓硅鏈及饋電回路組成，系統裝在2個2260x800x600的控制柜里。
直流屏是直流操作電源系統的簡稱。通用名為智能免維護直流電源屏，簡稱直流屏，通用型號為GZDW，而直流屏就是用來供應這種直流電源的。

技術指標
直流屏環境條件：
 環境溫度：-10℃～＋45℃；
 海拔高度：不超過2400m；
 相對濕度：日平均值不大于95％，月平均值不大于90％；
 地震烈度：不超過8度；
 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
 微控制器抗噪聲：1000V 1μS脈沖1分鐘。
 直流屏技術參數：
 交流輸入電源為兩路三相四線制的主供和備用電源
 額定輸入電壓：三相交流四線380V±15%,
 頻率:50Hz±5%
 雷擊保護： 高于2000:1
 額定輸出直流電壓： 110V、220V
 額定輸出電流： 5-200A
 蓄電池額定容量： 10-3000AH
 功率因素：>=0.9
 電流調節范圍：0-100%Ie
 穩壓精度：<=0.5%
 穩流精度：<=0.5%
 紋波系數：<=0.1%
 均流度：<=5%
