1、模塊概述

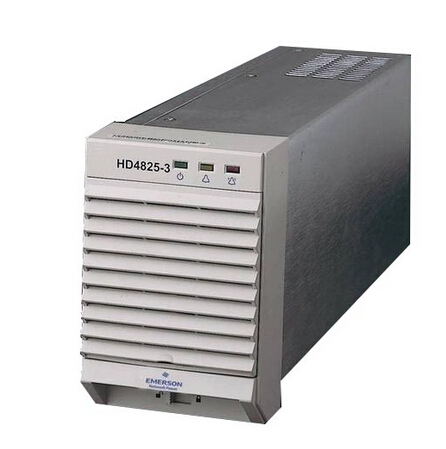

艾默生電力用直流48V 系統的整流模塊配置有HD4825-3（內部型號H6412Z）和HD4830-3（內部型號H3413Z）兩種。兩種型號的整流模塊使用同一種型號的模塊轉接板組件（包括模塊背板W2432X2 和該板連接的接插件）和假面板H6412JMB。整流模塊數量最少為2 個、最多為4 個，同時應當配置相同數量的模塊附件。

2、主要技術參數

環境條件：
工作溫度：-5～45℃
儲存溫度：-40～70℃
相對濕度：≤90%RH
海拔高度：≤3000m輸入特性：
輸入(相)電壓：在170～180V之間存在一個“轉換點”，當處于“轉換點”～290V范圍時可輸出58V/30A，處于90～“轉換點”范圍時可輸出58V/15A
輸入電網頻率：45～65Hz
開機啟動沖擊電流：≤15A
不工作承受最大靜態電壓：380VAC，長期承受輸出特性：
輸出直流電壓：42～58V（通過監控模塊進行連續調整）
輸出直流電流：0～30A（最大可輸出33A）
穩壓精度 ≤±0.6％
負載調整率 ≤±0.5％
電壓調整率 ≤±0.1％輸出限流特性：
無級限流，在0～110%額定電流值之間連續可調。功率因數： ≥0.99效率： ≥91%均流不平衡度： ≤±3%溫度系數（1/℃）： ≤±0.02%動態響應
動態響應：50%--25%--50%或50%--75%--50%負載變化時，響應時間≤200μs，超調量≤0.5%。
軟啟動時間：3～8s
開關機過沖幅度：最大峰值不超過直流輸出整定值的±10%

雜音指標
峰--峰值雜音電壓：≤200mV（0～20MHz）
衡重雜音電壓： ≤2mV
寬頻雜音電壓： ≤50mV（3.4kHz～150kHz）
≤20mV（0.15 MHz～30MHz）
離散雜音電壓： ≤5mV（3.4kHz～150kHz）
≤3mV（150kHz～200kHz）
≤2mV（200kHz～500kHz）
≤1mV（0.5MHz～30MHz）
11．音響噪音：≤55dB（A）
12．電涌保護
滿足IEEE C62.41-1991 B3等級，6kV/3kA（1.2/50s沖擊電壓和8/20s沖擊電流混合波）。
13．絕緣電阻與絕緣強度（環境溫度25±5℃，相對濕度90%）：
1）絕緣電阻
直流部分、交流部分對外殼之間以及交流部分對直流部分之間的絕緣電阻≥5MΩ（試驗電壓500VDC）
2）絕緣強度
交流部分對外殼：2120VDC，1min，無擊穿，漏電流≤1mA
交流部分對直流部分：4240VDC，1min，無擊穿，漏電流≤1mA
直流部分對外殼：710VDC，1min，無擊穿，漏電流≤1mA
14．散熱方式
當整流模塊的散熱器溫度低于40℃時為自然冷，大于40℃時，通過一個風扇強制風冷。風扇采用無級溫控調速，當散熱器溫度大于40℃風扇起轉；散熱器溫度大于60℃，風扇滿轉。
15．告警和保護特性
1）過流保護
輸入過流保護（采用保險絲）；
輸出過流保護（采用保險絲）；
PFC過流保護；
短路保護：電流回縮式保護功能，回縮電流＜8A，拐點電壓<37V，故障消除后自動恢復工作。
2）過欠壓保護：
輸入欠壓保護點：85±5V，回差：10V~20V
輸入過壓保護點：290~305V，回差：5~20V
輸出過壓保護點：59.5±1V
PFC過壓保護： 425V±5V，回差：10V
3）其它保護
模塊過溫保護(90℃，回差10℃）
16．模塊外型尺寸：132.5mm(高)×88mm(寬)×330mm(深)
深度不包括熱插拔器件
17．重量：≤3kg
