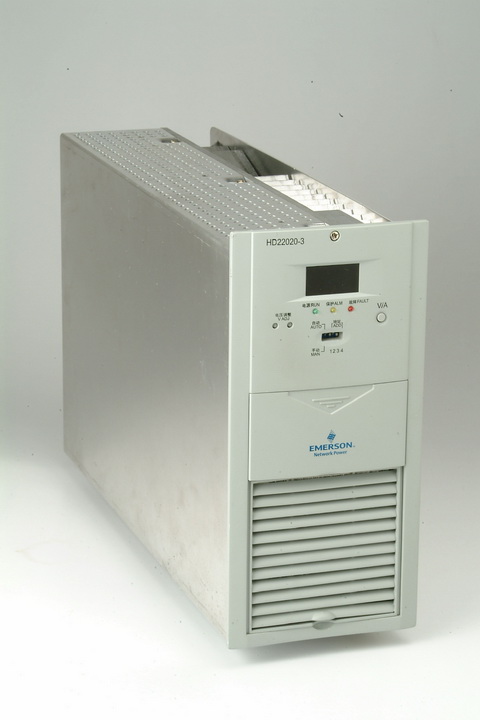

HD22020-3艾默生直流屏充電模塊
HD22020-3 標稱輸出電壓：220V 額定輸出電流：20A
性能參數
1．環境要求
|
項目 |
指標 |
|
工作溫度 |
－10℃～40℃ |
|
儲存溫度 |
－25℃～55℃ |
|
相對濕度 |
≤95％ |
|
大氣壓力 |
70～106kPa |
|
冷卻方式 |
自然冷、風冷結合 |
2．輸入特性
|
項目 |
指標 |
|
輸入電壓 |
323V～475V（三相三線制） |
|
輸入電流 |
≤15A |
|
交流輸入頻率 |
45～65Hz |
|
效率 |
≥93％ |
3．輸出特性
|
項目 |
HD22020-3 |
HD11040-3 |
|
輸出電壓范圍 |
176V～286V |
88V～143V |
|
額定輸出電流 |
20A |
404A |
|
最大輸出電流 |
20.5A（輸出電壓260V） |
42A（輸出電壓130V） |
|
電壓上升時間 |
3～8秒（軟啟動時間） | |
|
輸出恒流范圍 |
10％～100％ | |
|
穩流精度 |
≤±0.5％（20％限流測試） | |
|
負載電壓紋波系數 |
≤0.1％ | |
|
穩壓精度 |
≤±0.5％ | |
|
溫度系數（1/℃） |
≤0.2‰ | |
4．機械參數
模塊外形尺寸（長×寬×高）：466mm×139mm×288mm
模塊重量：＜15kg
5．音響噪音：＜55dB
6．絕緣電阻與絕緣強度
1）絕緣電阻
輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻＞10MΩ（試驗電壓500Vdc）。
2）絕緣強度
輸入端、輸出端短接后，在輸入/輸出端與外殼之間施加50Hz、有效值為2000V的交流電壓1分鐘，無擊穿或飛弧現象。
7．告警和保護特性
HD22020-3充電模塊告警及保護特性見下表。
表2-24 HD22020-3充電模塊告警及保護特性
|
項目 |
HD22020-3 |
HD11040-3 |
備注 |
|
輸出短路回縮 |
回縮電流≤40％額定電流，可自恢復 |
||
|
輸出過壓保護 |
293±6Vdc ，不可恢復，需要重新上電啟機 |
148±4Vdc |
保護后無DC輸出 |
|
輸出欠壓告警 |
198±1Vdc 可恢復 |
99±1Vdc |
保護后有DC輸出 |
|
輸入過壓保護點 |
485±10Vac 可恢復，恢復點460 ±15Vac |
保護后無DC輸出 | |
|
輸入欠壓保護點 |
313±10Vac 可恢復，恢復點335 ±10Vac |
保護后無DC輸出 | |
|
缺相保護 |
20A/260V，限功率輸出 |
40A/130V |
輸出限功率5720w |
|
過溫保護 |
過溫保護點：80℃，恢復點60℃ |
精度：±5℃ | |
|
風扇溫度控制 |
采用溫度和電流聯合控制風扇轉動的方式 |
8．安規及EMC的標準等級
符合CCC安全標準，EMC滿足表2-28標準等級。
