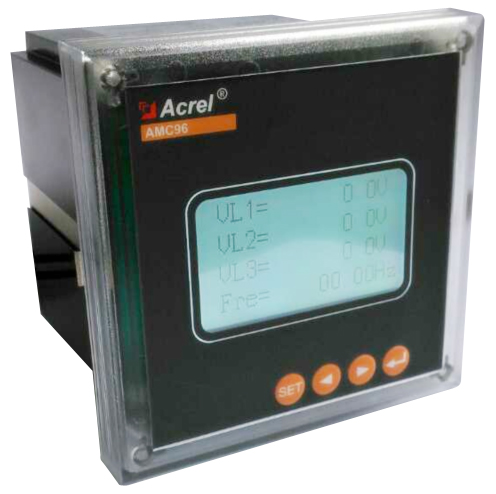

安科瑞AMC96N三相多回路監測儀表

公司名稱：安科瑞電氣股份有限公司
所屬類別：其他類>>其他
電子信箱：acrelxs@163.com
聯系電話：021-69158261
聯系人：徐霜
更新時間：2016-10-18 8:55:49

產品詳情

1 AMC16系列多回路監控裝置

1.1概述

AMC16系列多回路監控裝置主要應用于多個配出回路的電參數的監測，它將回路中的母線電壓、多個配出回路的電流、功率、電能集中測量和顯示，并可對各個回路的開關狀態集中監測和顯示，以上各參量還可通訊輸出，實現了對監控要求較簡單的配電出線回路的集中測量和監視。一個AMC16多回路監控裝置就能實現對多個回路的電參量的測量和開關狀態的監測，大大方便了系統的接線、安裝、調試；節約了用戶的投資，降低了系統成本。

1.2型號說明

1.3技術指標

1.4產品規格

型號功能		AMC16-1I9	AMC16B-1I9	AMC16-1E9	AMC16B-1E9	AMC16-3I3	AMC16B-3I3	AMC16-3E3	AMC16B-3E3	AMC16B-3E3/H	AMC96(N)-3E3/4E3
顯示方式	數碼管顯示（LED）	■		■		■		■
顯示方式	液晶屏顯示（LCD）		■		■		■		■	■	■
測量系統	單相	■	■	■	■
測量系統	三相					■	■	■	■	■	■
測量參數	電流	■	■	■	■	■	■	■	■	■	■
	電壓	■	■	■	■	■	■	■	■	■	■
	有功功率			■	■			■	■	■	■
	無功功率			■	■			■	■	■	■
	功率因數			■	■			■	■	■	■
	有功電能			■	■			■	■	■	■
	無功電能			■	■			■	■	■	■
電力質量	電壓總諧波									■
	電流總諧波									■
	諧波畸變率									■
開關量輸入	4DI										□
	9DI		□		□		□		□	□
	18DI	□		□		□		□
繼電器輸出（1路）		□	□	□	□	□	□	□	□	□	□
通訊1路 (RS485接口，Modbus-RTU協議)		■	■	■	■	■	■	■	■	■	■

注：“■”為標配功能，“□”為選配功能。

1.5 外形及尺寸(單位：mm)

● AMC16多回路監控裝置

● AMC16B多回路監控裝置

● AMC96多回路監控裝置

● AMC96N多回路監控裝置

1.6接線端子

AMC96(N)-3E3(20mA輸入)

AMC96(N)-4E3(20mA輸入)

2 AMC16系列數據中心能耗監測裝置

2.1 概述

隨著數據中心的迅猛發展，數據中心的能耗問題也越來越突出，有關數據中心的能源管理和供配電設計已經成為熱門問題，高效可靠的數據中心配電系統方案，是提高數據中心電能使用效率，降低設備能耗的有效方式。要實現數據中心的節能，首先需要對每個用電負載實現精確的監測，而數據中心負載回路非常的多，傳統的測量儀表無法滿足成本、施工等多方面的要求，因此需要適用于數據中心集中監控要求的多回路監控裝置。

安科瑞公司AMC16系列數據中心能耗監測裝置是一款專門針對于數據中心服務器電源管理設計的測量裝置。該裝置設計小巧，在傳統儀表的體積上實現了監控回路的高度集成。

2.2 技術指標

型號

技術參數

AMC16MA

AMC16MAH

AMC16Z

AMC16ZH（U）

AMC16MH

AMC16MD

AMC16K

AMC16-E3（4）

AMC16-E3（4）/S

AMC16-E3（4）/A

電壓

額定輸入

AC220V

DC 48V

AC220V

測量范圍

AC 40～400V

DC 48V±20%

AC 40～400V

過載

瞬時電壓2倍/30秒

電流

額定輸入

進線：5A，出線：20mA

50mA

10mA或5A

測量范圍

進線：5-10000A；出線：0.25～120A

進線：5-10000A；出線：0.25～60A

自設

5-10000A

額定輸入5A: 5-10000A；

額定輸入20mA: 0-200A

過載

持續1.2倍、瞬時10倍/5秒

輸入頻率

45～60Hz

45-60Hz

45-65Hz

輔助電源

AC85-265V或DC100V-350V

AC85-265V

DC48V

精度等級

進線回路1.0級，出線回路2.0級

電流、電壓0.5級，功率、電能1.0級

5A輸入電流0.5級、10mA輸入電流1.0級，

電壓0.5級，功率、電能1.0級

通訊

RS485接口，半雙工、光電隔離，Modbus-RTU協議

繼電器輸出

AC250V/5A、DC30V/5A

開關量輸入

21路有源接點，

1路無源接點

4路無源接點

38路有源接點，

4路無源接點

2路無源接點

通訊

RS485 Modbus-RTU協議

功耗

5VA

絕緣電阻

100MΩ

工頻耐壓

電源/輸入/輸出端口之間AC 2kV/1min 50Hz

環境

溫度

工作：-15℃～+55℃ 貯存：-25℃～+70℃

濕度

相對濕度≤93%

海拔

≤2500m

2.3產品規格

型號

功能特性

AMC16MA

AMC16MAH

AMC16Z

AMC16ZH

AMC16ZH（U）

AMC16MH

AMC16MD

AMC16K

AMC16-E3（4）

AMC16-E3（4）/S

AMC16-E3（4）/A

測量系統

交流

■

直流

■

電壓

■

電流

■

有功、無功功率

■

視在功率

■

功率因數

■

有功、無功電能

■

出線回路

路數

36單相

21單相

84單相

42單相

電流

■

電壓

■

有功、無功功率

■

■(僅有功)

功率因數

■

有功、無功電能

■

■(僅有功)

最大需量

■

零地電壓、零序電流

■

漏電流

■(1路)

溫度檢測

■(2路)

進線電壓、電流、出線電流總諧波及2~15次分次諧波

■

開關量輸入

無源

■（1路）

■（4路）

■

有源

■（21路）

■（38路）

繼電器輸出

■（1路）

■（2路）

■（1路）

通訊(Modbus-RTU)

1路

■

2路

□

注：

1、“■”為標配功能，“□”為選配功能；注：

2、AMC16-E3（4）/S市電/油機電能分開計量，AMC16-E3（4）/A專設防雷電路，防雷能力5KA，適用于戶外通信基站等場合。

2.4 AMC16附件

2.5 外形及尺寸（單位：mm）

● AMC16MA/MAH/MD

● AMC16Z/ZH/K

● AMC16MH

● AMC16MH-CT

● AMC16-E3(4)

2.6 接線端子

● AMC16-M/Z/K

● AMC16-E4

● AMC16-E3
