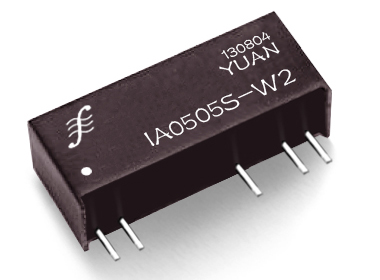

IAXXXXS-1W/2W系列定電壓輸入隔離正負雙輸出DC-DC電源模塊，是儀器儀表、工業設備放大器、變送器電路專用地線隔離抗干擾電源。該模塊電源1KVAC隔離，穩壓正負雙輸出，輸出端具有自恢復過載和短路保護功能。輸出功率0.5W-3W，輸出紋波小，空載時電壓不會升高。

    DC-DC電源模塊（模塊電源）典型應用、電壓極性變換、外接濾波電容的選擇、過載短路保護電路和串并聯使用詳細介紹。正確的使用方法可以延長產品的使用壽命，避免干擾、過熱、自激、啟動不良等現象的出現以及不可修復的損壞。

輸入電壓

3.3V/5V/9V/12V/15V/24V DC

輸出電壓

(+/-)3.3V/5V/9V/12V/15VDC

如需其它規格,請咨詢順源科技公司

電氣特性

以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.

輸入特性

電壓范圍                                    +/- 10%

濾波                                            陶瓷電容

隔離特性

額定電壓                                    1000 VAC

泄漏電流                                     1 m A

電阻                                           10⁹  Ohm

電容                                           60 p TYPE.

輸出特性

電壓精度                                    +/- 2 %, max.

( 20 MHz BW) 紋波及噪音           50 mV p-p,

可持續短路時間                          輸出具有過載和短路保護功能(>20s)

線性電壓校準                              +/- 1.2 % / 1.0 % of Vin

負載電壓校準                              +/- 8 %. load = 20 ~ 100 %

溫度系數                                    +/- 0.02 % / °C

一般特性

效率                                           60% to 80 %

開關頻率                                    60 - 125KHz

工作溫度(環境)                           - 40° C to + 85° C

存儲溫度                                     - 55 °C to + 125 °C

降低定額值                                 見溫度特性曲線圖

濕度                                           ≤ 90 %, 非壓縮

冷卻方式                                    自然空冷

體積特性

SIP 封裝尺寸                               1W/2W: 27.4 x 8.8 x 11.0mm

重量                                             3g - 5 g

外殼材料                                      非傳導阻燃黑塑料

產品檢測數據及型號舉例   （以下數據是產品在連續滿負載老化8小時后檢測參考值）
