　　SCHAFFNER研制的NSG 2025脈沖串發生器系列是為了滿足日益復雜得電子電氣設備EMC設計和測試要求而設計得一系列快速脈沖發生器。
　　它們有比標準要求范圍更寬得脈沖幅度和脈沖串頻率。
　　其設計依據SCHAFFNER的模塊組合概念，用戶可以將脈沖串發生器、耦合網絡和控制模塊進行組合，通過面板或PC機調整最高電壓值、頻率范圍、額定電流等，形成一個靈活并容易升級的EMC測試工作站，滿足您今天甚至將來的需求。
　　NSG 2025將SCHAFFNER在EMC測試儀器的制造方面享譽全球的豐富經驗與復雜WINDOWS控制軟件相結合，應用于早期的產品開發與預達標和測試工作之中。其設計不僅可以滿足當前的EMC測試標準的要求，同時還可以滿足未來的要求――在多年以后任何綜合性EMC測試系統中，作為一個關鍵設備，NSG 2025的地位仍將是不可取代的。
　　NSG2025是按照SCHAFFNER高質量標準生產的，其開放性結構，便于設備升級以及與其他設備組合完成完整的測試和測量系統，因此它是EMC測試工作中必不可少的投資。

強有力的脈沖發生器
·符合IEC1000－4－4測試標準
·基礎標準EN 50082－1和－2
·美國標準ANSI-IEEE C.62.41

　　NSG 2025能夠產生幅度和頻率最廣的脈沖串。NSG 2025提供200伏至4400伏以及200伏至8000伏的脈沖幅度，在高壓端上提供充分的測試余量。脈沖可以耦合到電源供電電壓中去，也可以作為純高壓應用在數據和信號測試當中。利用按鍵可以調用固化的IEC標準測試脈沖；所以脈沖參數均可由用戶修改并儲存（共8個用戶儲存器）――可以通過面板控制或擴展PC機以WINDOWS軟件控制。
　　NSG2025你今年能滿足世界上現行測試標準的所以要求，它還具有某些為未來勢必進行的改進而設置的擴展功能，例如可設置高達1兆赫的脈沖頻率以及選擇范圍更廣的偶合模式�！�
　　NSG 2025：強有力的控制性能 ------可以避免設定參數失誤
　　NSG 2025內置一個16－BIT微處理機，使儀器本身具有強有力的控制功能，可以利用正面板的鍵盤和顯示器人工操作，也可通過 ＲＳ 232接口由PC機采用WIN 2025控制軟件遙控。及時采用軟件控制，所以實時儀器操作，包括安全監察和臨界定時，也是由本機的處理機進行，這樣既可使儀器系統高度一致，也便于儀器系統的統一操作。
　　NSG 2025可以配置正面板控制鍵盤和顯示器，也可以配置PC機執行WIN 2025即WINDOWS 控制軟件，或者兩者兼?zhèn)洹Ｊ謩雍蛙浖�控制模式均可使用戶能調配所以測試參數，以及提供進入固化IEC 1000－4－4標準測試的途徑。軟件控制模式提供了額外的測試排序、存貯和報告功能�！�

一個系統可滿足各種需求
·靈活配置
·易于升級
　　NSG 2025 采用“組合模塊”設計，使用戶能選擇合適的模塊并加以組合。用正面板控制器或PC機軟件或者兩者同時使用，可選擇最高電壓值、頻率范圍、額定電流和耦合網絡（單相或三相），因此用戶能建立適應其需要的EMC測試工作站。因為NSG 2025中的各種模塊都具有升級性并和SCHAFFNER其他的EMC測試儀器兼容，能給您的投資以極好的保障，即使將來標準重新修訂，亦能確保脈沖串發生器的兼容性。NSG 2025也備用種類廣泛的測試用附件，而且NSG 2025 可與SCHAFFNER 的Profline系列完全兼容，以便進行完整的綜合EMC測試和測量。

全球通用性
　　NSG 2025還具有全球通用性：可選用110/115V和220/240V電源，提供特殊的插件，可使待測試設備轉接到各自國家的標準插頭上；還可滿足多組接線的要求（詳見選件清單）。因此可以適應各類成品、設備和系統的生產測試需要，使用時只需要選擇合適的測試電壓和電源插座即可，在產品開發的研制期和性能設計階段則可選用備好的通用連接接頭。

內置安全裝置
　　NSG 2025內部的運行安全性也得到了充分重視。由標準化的SHV接頭（ANSI/IEC/NIM）來提供高壓輸出；硬件保險開關的優先級高于軟件的安全保護功能，以確保安全運行受到威脅時自動斷電；在正面板上還有一個緊急控制開關，可以安全關斷電源并與待測設備斷開（在測試進程中敲擊面板上的任一鍵業具有同樣的保護效果）

質量
　　NSG 2025是嚴格按照SCHAFFNER聞名全球的質量標準由其設于瑞士魯?shù)掳秃盏轮圃鞆S生產的，此制造廠符合ISO 9001質量標準。

NSG 2025系列的技術數據：
儀器電源：　　　　　　　　100－115V和220－240/50－60Hz
脈沖幅度：　　　　　　　　200V－4.5kV或8kV（開路），可以20V步長調節
極　　性：　　　　　　　　正或負可選
脈沖上升時間tr：　　　　5ns±20％
脈沖寬度：　　　　　　　 50ns±30％（50歐姆負載），100ns±50％（開路）
脈沖串頻率fburst　　　　0.1KHz-1MHz±2%或0.1KHz-500MHz ±2%
每串的脈沖數：　　　　　 1－150個脈沖
脈沖串持續時間tBurst　　n×1/fBurst(按IEC1000－4－4，脈沖串頻率10KHz時，持續時間15ms)
脈沖串重復周期trep：　　100ms－10s±2ms或2%
阻抗：　　　　　　　　　 50Ω±20%
耦合網絡：　　　　　　　 單相或三相
被測試設備供電：　　　　 可遙控通斷24－500Vac，，50－60Hz
耦合方式：　　　　　　　 火線對基準地（IEC801－4）
　　　　　　　　　　　　 所有火線對基準地（IEC1000－4－4）
　　　　　　　　　　　　 同時選擇若干火線對基準地（常用模式）
相位角：　　　　　　　　 異步/同步，0－360º±2º
耦合電容：　　　　　　　 33nf
去耦衰減：　　　　　　　 >20dB
串?dāng)_衰減：　　　　　　　 >30dB
結構：　　　　　　　　　 19英寸臺裝或架裝（選）
尺寸：　　　　　　　　　 高310mm寬449mm進深500mm
重量：　　　　　　　　　 約20公斤至25公斤

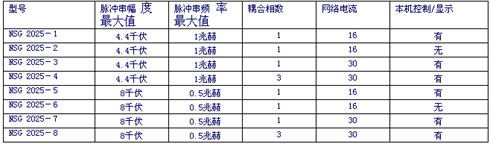

NSG 2025系列快速瞬變脈沖發生器型號表：

選件：
WIN 2025　　 WINDOWS控制軟件包
CDN 125　　　符合IEC 801－4的耦合夾鉗
CDN 126　　　符合IEC 1000－4－4的兼容耦合夾鉗，帶SHV接口和保險開關，包括連接纜
CAS 2025　　　校準裝置
INA 161　　　 架裝配件
INA 303　　　 帶十米光纜的光連接器（230伏）
INA 304　　　 帶十米光纜的光連接器（115伏）
INA 250－256　將被測試設備連接到各國家標準插座的轉接頭
INA 250　　　 IEC 309 32 A，3相（紅），最大脈沖串電壓8kV
INA 251　　　 IEC 309 32 A，單相（藍），最大脈沖串電壓8kV
INA 252　　　 德國，Schuko 單相16A，最大INA25電壓8kV
INA 253　　　 瑞士，單相，10A
INA 254　　　 法國，單相，16A
INA 255　　　 英國，單相，13A
INA 256　　　 美國，單相，15A
INA260　　　 告警燈組件
INA261　　　 用于5mm纜的分離SHV插頭
INA262　　　 通用安全插座
