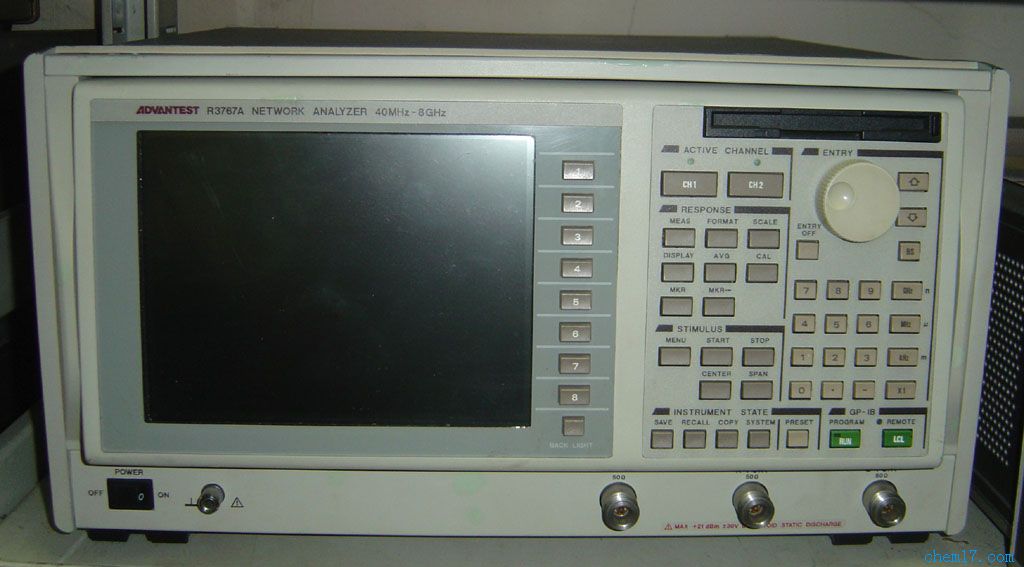

R3767系列網絡分析儀R3767A/R3767CH/R3767CG

13543804978
R3767系列8GHz網絡分析儀能夠快速和精確地測量幅度、相位、群延遲和阻抗。測量的頻率范圍為40MHz~8GHz。由于它具有最新高速信號處理結構，R3767系列網絡分析儀可以進行10kHz RBW（IF帶寬）的0.25ms/點的快速測量。R3765系列可應用于生產線或工程中。系列包括三種型號：A型（基本型），B型（內置電橋）和C型（內置S參數測試裝置）。
　　R3767系列采用獨立的分析儀功能和容易讀數的7.8英寸大TFT彩色LCD顯示，所以很容易進行數據比較和模式分析。內置的BASIC控制器功能、并行I/O功能和條碼輸入功能，使它很容易完成測量、分析和評估以及建立一個高速ATE（自動測試裝置）系統。因此，R3767系列在使用標準FDD格式（720K，1.2M和1.44M字節）和內部標準SCPI指令的情況下，非常適合作為系統組成部分。
★用于特定場合的三種類型：
....A型：基本型
....B型：內置電橋型
....C型：內置S參數測試裝置
★高速掃描
....0.15毫秒/點（帶有標稱校準）
★高速測量：0.15毫秒/點
★具有4通道和8跡線的多功能顯示
★100dB寬動態范圍
★對于掃描中不同RBW和輸出電平的標準程序掃描功能
針對不同應用的可選擇最佳系統
　　根據你應用需要可以從R3767系列中選擇出最佳型號。
　　A型提供了內置信號隔離器和兩個輸入終端，可同時進行兩個器件的測量。將A型連接到選件雙工器測試裝置上，它可以用在手提電話前部，用三個端口（AND、RX和TX端口）進行雙工器測量。當作為選件功放測試裝置的組成部分時，主機可以修正并可同選件VIGs連用，這樣手提電話的功放就可以測量了。在這種情況下，A型可以滿足多種應用場合。
　　B型裝有功分器和SWR電橋，能夠同時測量傳輸和反射。當使用B型時，通過校準1口就可實現高精度測量。
　　C型裝有S參數測試裝置，這種裝置提供了功分器和兩個SWR電橋以及一個用于正向/反向轉換的半導體轉換開關。在自動反向模式中，C型可以高精度測量正向特性（S11和S21）和反向特性（S22和S12）。
作為系統的組成成分
　　32字×8行的熒光屏顯示
獨立應用
7.8英寸TFT彩色LCD
0.15ms/點的高速掃描
　 在電介質濾波器、SAW濾波器、隔離器、環行器、功率放大器、天線和其它電子元件的生產線的測量系
