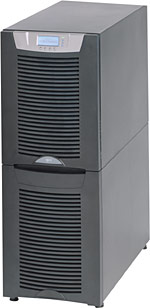

Powerware 9155 10-15KVA
一、產品簡介
Powerware9155系列產品是愛克賽公司推出的三進/單出的最新一代的中小等容量功率的UPS不間斷電源.功率從7.5-15KVA,其設計目的是為了滿足當今計算機網絡系統對集中供電的需要,非常適合各種系統的應用場合.主要的應用計算機和數據處理系統;通訊系統;工業控制和通訊系.

二、技術描述
1. 運行方式:

在線的/全自動的UPS 將有以下的運行模式:
A. 正常模式: 整流器/充電器從AC得到電源,經過整流濾波后得到 DC 電壓并且提供給逆變器,同時給電池充電.逆變器把整流濾波后得到的直流電轉變為交流電提供給關鍵的負載.
B. 緊急模式: 當市電故障時,逆變器會從電池得到能量繼續給負載提供電源.
C. 再充電模式: 當市電恢復后,整流器/充電器重新給逆變器提供電源并且給電池再充電.這是自動實現的功能不會有任何中斷.
D. 旁路模式:如果發生過載,負載短路或內部故障,UPS就會轉到自動旁路
E. 模式由市電給負載供電.如果上述故障現象消失后,會從旁路狀態自動轉回到正常狀態供電.
F. 維護旁路模式:維護旁路是為了對系統進行斷電維修且繼續給負載供電的旁路維護旁路開關一般是“先通后斷”型式的開關.
G. 電壓和頻率轉換器: UPS可以接受任何輸入電壓和頻率并且產生出所需要的輸出電壓和頻率
2. 產品技術指標:

規格
15KVA
輸出功率因數
0.9
整流器輸入電壓
單相輸入:230VAC
三相輸入:230/400VAC
旁路輸入電壓
230VAC
輸入電壓范圍
三相:339~438VAC
頻率
50/60 Hz
輸入功率因數
0.99
系統效率
91% (滿載時)
輸出電壓
220/230/240VA ±2%
輸出頻率
市電供電正常時:50/60Hz, ±0.5Hz
市電供電不正常時:50/60Hz, ±0.005Hz(單機);
±0.07Hz(并機)
同步跟蹤速率: 0.5(缺省值), 2.5, 7.5 Hz/秒
諧波失真
線性負載:<3%; 非線性負載,<5% THD
過載能力
100%~110%負載時,10分鐘;110%~125%負載
時,1分鐘;125%~150%負載時,5秒鐘;大于150%負載時,300毫秒
電池類型
鉛酸免維護型電池
電池管理
智能化ABMTM間歇式浮充充電型電池管理
用戶界面
LED顯示UPS正常、市電狀態、電池狀態、報警帶藍色背景燈的LCD顯示屏顯示UPS狀態及參數,中文字符顯示功能
通信接口
1個RS-232 DB9接口,2個X-Slot通信擴展槽
噪音(1米處)
<50 dbA
環境溫度
工作溫度:0~40°C,存儲溫度:-25~55°C
相對濕度
0~95%,無凝結
保護等級
IP20
安全標準
IEC 62040-1-1, EN 62040-1-1, EN60950
電磁兼容性(EMC)
EN 50091-2
產品標準
IEC 62040-3, EN62040-3
尺寸(WxDxH)
305x702x817mm (帶標準電池柜型)
重量
65kg (不含電池組)
監控軟件
Powerware Software Suite CD
選件
隔離變壓器,手動維修旁路,SNMP/WEB通信卡,AS/400通信卡,環境監控適配器,
odbus/Jbus卡,Modem卡,RS-232擴展卡
四、主要特點
1. Powerware9155系列的機器采用了最新的高頻脈寬調制+IGBT BOOT 電路,使整流器的輸入電壓范圍寬達339-438VAC(滿載).特別適合大部分地區的惡劣電網情況,大大減少了電池的放電次數,延長了電池的壽命,輸入因數高達0.96.性能明顯優于傳統的可控硅整流器.
・減少了對電網的諧波污染(符合綠色電源)

・ UPS輸入端的線纜,保險,空開等容量可以減小(降低用戶的投資成本)

・與發電機的容量能得到最佳匹配

・不會因加裝濾波器而造成能量損失

・機器重量輕(易于安裝和運輸)
2. 對于占系統成本很大部分的電池,愛克賽公司9155系列的機器采用了ABM型智能化“三階”式電池充放電管理系統在線對電池進行診斷,并可對電池系統故障提前報警,提高了系統的可靠性.
ABM(Advance Battery Management):
電池充放電功率系統在充電過程中采用了三段式充電方式:
1. 限流均衡充電

2. 恒壓浮充

3.”電池自放電狀態的停止充電”

三段式充放電方式帶來的好處是:

・利用“均衡充電”及時消除位于電池組中的各個單元電池所可能發生的電池端電壓的不平衡度,并縮短電池的充電時間

・電池沒有永遠處于浮充狀態,消除了電池極板的“鈍化” 現象.

・多延長了電池50%的使用壽命

3 獨特且可靠的熱同步并機技術

愛克賽公司的PW9155系列UPS電源采用了一種更加先進的并機技術: “熱同步”并機技術,當兩臺UPS在執行并機操作時,不需要互相獲取對方的實時的輸出頻率,相位,電壓,電流等參數信息,就能達到相互鎖相同步并均勻分擔負載電流的目的.這種并機技術在強大的微處理器的“直接數字合成”技術和自適應調控”功能的支持下,只需要自己關注自己的輸出電壓電流及相位,就可達到輸出同步跟蹤并均分負載電流以及在萬一某臺UPS出故障時,將這臺“出故障的UPS”從并機系統中快速“脫機”等調控功能(執行“選擇性脫機跳閘”操作),從而將UPS的并機概念提高到一個嶄新的高度.該技術的好處在于,由于無需在兩臺UPS之間配備信號通訊電纜,完全避免了在傳統的并機技術中所常見因采用相對脆弱的多芯扁平通信電纜而帶來的 “瓶頸”型的 “公共故障點”的問題.
那么這種UPS電源是如何實現并機的呢?

由于PW9155系列UPS電源的單機本身的輸出電壓可精確到220VAC+2%,UPS逆變器電源的相位與市電電源的相位之間的偏差小于1度.當并機時,兩臺UPS均會同時同步跟蹤交流旁路電源的頻率和相位,由于這兩臺UPS的交流旁路電源是同一市電電源,因此這時的兩臺UPS的輸出電源在電壓及相位方面已經非常接近了,但為了使各臺UPS的相位差盡可能地趨于零,并機系統中的UPS還會小幅度的和快速的調整它的輸出電源的相位,以使得可能出現在UPS并機系統中的各臺UPS之間的輸出電流的“均流”的不均衡度盡可能的減小.在理想情況下,“均流”的不平衡度為零.也就是說,從每臺UPS單機所輸出的電流都完全相等的.為提高調節精度,在并機系統中,采用“高頻度,小步長”的調控法,它在1秒內對UPS的逆變器執行3000次的同步跟蹤調節當在兩臺UPS之間出現微小的相位差時,會導致從每臺UPS所輸出的負載電流不相等此時,位于UPS并機系統中的各臺UPS將會通過各自的輸出電流監測電路來實時監視其實際的輸出電流的幅值,當某臺UPS發現它的輸出電流增大時,它的CPU就會控制自己的輸出電源的相位向相反的方向移動,以達到減少“負載電流”的不均衡度的目的,經過如此反復的多次調節,就能最終找到一個最小的“電流不均衡”點,這就是UPS并機系統的最佳狀態“同相位”調控點.在此需說明的是: 采用這種“熱同步”并機技術的UPS冗余直接并機系統的“均流不平衡度”可以作到小于1.5~2%以下,而采用其它并機調控技術的冗余并機系統的“均流”不平衡度一般為5%左右,而對于采用“被動式”并機方案的冗余并機系統而言,其“均流”不平衡度甚至可能高達8%左右

相比之下, “熱同步”并機技術具有如下優點:

・兩臺UPS之間沒有信號通信用的電纜,減少故障率

・兩臺UPS均獨立工作,無主從關系

・當兩臺UPS的交流旁路同時工作時,能提供更大的故障清除能力

・ UPS單機系統可以很容易的擴展至直接冗余并機系統

・當一臺UPS的輸入電源發生故障時,另一臺UPS的輸出電源可對這臺“出故障”的UPS的電池進行充電,從而確保電池組永遠處于 “滿充”狀態
4 高頻IGBT逆變器

・效率高,損耗少

・開關頻率 20 kHz

・對沖擊性負載和局部短路能快速響應

・動態響應良好 ,階躍響應時間更是縮短為1ms

電壓畸變 < 2% 線性負載
< 5% 非線性負載
5 強大的通信監控管理功能
uPS配備兩個X-Slot通信擴展插槽和一個RS-232通信接口,配合愛克賽公司的多種通信擴展卡,可實現對UPS的智能監控.它們與愛克賽公司的LanSafe、NetWatch等智能型監控軟件配合使用可實現在網絡范圍內UPS故障報警和實時監視,以及對多臺跨平臺的計算機/服務器系統的智能保護.
作為高智能化的UPS,Powerware為PW 9155 UPS配備了多種智能化管理及監控軟件:
LanSafe III/FailSafe III 自動關機軟件(免費贈送)
LanSafe III/FailSafe III 軟件可用于保護用戶計算機上的關鍵數據、應用軟件以及操作系統免受由于UPS電池能量耗盡而隨時停止供電的危險.在市電中斷時,軟件開始根據用戶預設置時間倒計時.如果軟件倒計時結束時,供電系統還未恢復正常,監控軟件將控制計算機操作系統存儲所有關鍵數據、關閉所有進程、并安全關閉操作系統.LanSafe III軟件可同時管理多達64臺網絡計算機的順序關機.
軟件還具有多種報警方式:網絡廣播報警、E-mail報警、Modem自動發送報警等.
LanSafe III/FailSafe III當前可支持包括Unix及非Unix系統在內的多達30種操作系統,并支持TCP/IP、IPX/SPX、NETBIOS網絡協議.
LanSafe V自動關機監控軟件(免費贈送)
LanSafe V可用于保護用戶計算機上的關鍵數據、應用軟件以及操作系統免受由于UPS電池能量耗盡而隨時停止供電的危險.在市電中斷時,軟件開始根據用戶預設置時間倒計時.LanSafe V具有人性化的圖形界面,支持RS-232串口通訊及ConnectUPS Web/SNMP網絡通訊兩種方式.當前可支持包括Unix及非Unix系統在內的多種操作系統,并支持TCP/IP、IPX/SPX、NETBIOS網絡協議.
OnliNet 自動關機軟件(免費贈送)
OnliNe軟件是支持SNMP/通訊協議的網絡監控軟件,可同時支持16臺網絡計算機的順序關機.和多種網絡報警能力.
PowerVision 集中監控軟件
PowerVision具有強大的UPS監控能力,可同時管理多達256臺PW 9110X UPS的能力,它具有網絡廣播報警、E-mail報警、Modem自動發送報警、向打印機端口/串行通訊端口直接發送報警信息的功能.
PowerVision具有強大的UPS數據采集及故障分析能力,它可以連續采集多達200天的實時動態數據,并對采集的數據繪制成動態曲線圖供用戶參考.同時還可自動對這些數據進行分析,向用戶提供趨勢預測、故障預告等功能.
市電停電時,PowerVision可通知遠程服務器保存所有數據,自動關閉操作系統.
PowerVision支持ModBus通訊協議,可向其它BA系統提供其所監控的UPS的參數信息的軟件接口.
PowerVision可將PW 9110/9110X UPS與愛克賽公司其它大型UPS統一監控起來.
6、其它特點:
1、0.9的高輸出功率因數設計滿足用戶高功率因數負載的要求
2、帶有中文顯示功能的LCD顯示面板方便國內用戶操作
3、X-Slot通訊擴展槽和多種可選通訊擴展卡滿足智能監控的要求

五、通訊選件
1、ConnectUPS Web/SNMP網絡適配器
可提供UPS的網絡連接,支持TCP/IP,HTTP,SNMP網絡通訊協議,用于Powerware公司的網絡監控軟件或第三方公司的SNMP集中網管軟件,或直接通過WEB網頁瀏覽器對UPS實時監控
2、Powerware AS/400通信卡
可提供多個繼電器信號輸出和緊急關機輸入信號
3、環境監控適配器
與Powerware UPS監控軟件和ConnectUPS Web/SNMP配合使用可監視UPS機房內的環境溫度和濕度
4、Modbus/Jbus卡
提供標準Modbus/Jbus協議接口,用于向第三方樓宇控制系統傳送有關UPS的參數和狀態數值
5、Modem卡
提供通過電話網絡系統遠程撥入查詢UPS狀態和參數及UPS自動撥號發送報警
6、RS-232擴展卡
用于擴展UPS的RS-232通訊口數量
