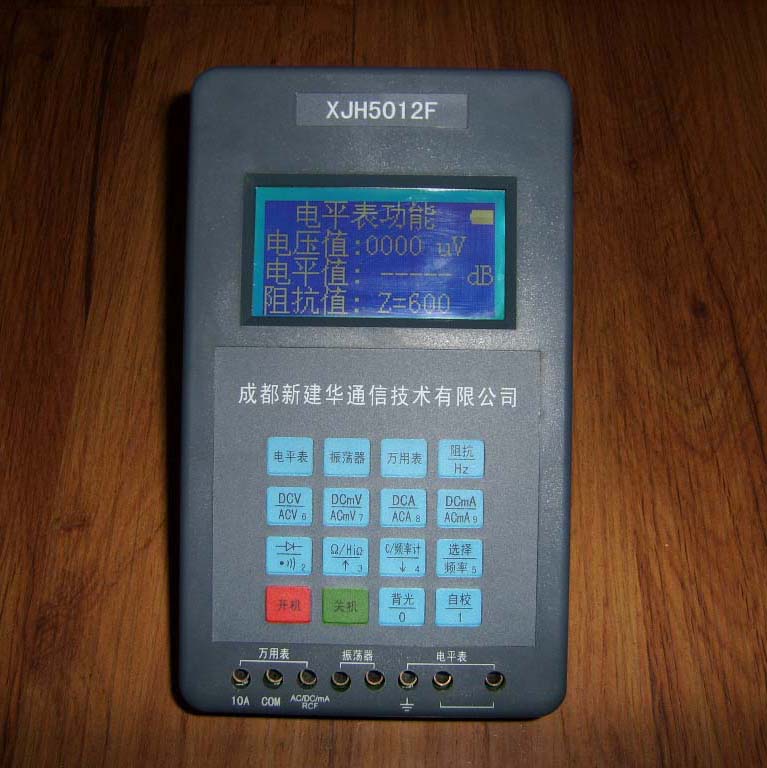

XJH5012F數字電平表

公司名稱：成都新建華通信技術有限公司
所屬類別：電源配套分類>>測試儀器
電子信箱：lxd5858@163.com
聯系電話：028-62066199 88075753
聯 系人：劉經理
更新時間：2011/6/29 9:46:13

產品詳情

公司更名通知

因公司發展需要，原公司名稱由“成都新建華通信技術有限公司”正式更名為“成都天時和儀器有限公司”，其法定代表人也同時變更，并通過成都市工商局注冊許可。

新辦公地址：四川省成都市二環路西三段金牛綜貿大樓13樓13號。

公司電話:028-68276927，88075753

傳真：028-87786610

郵政編碼：610036

公司網址：http:www.cdxjh.net

原由“成都新建華通信技術有限公司”簽約和履行的合同將由“成都天時和儀器有限公司”繼續執行，原有的業務關系和服務承諾保持不變。

感謝您對我們的支持，我們將用更優質誠信的服務，滿足您的業務需求。如給老客戶帶來不便，敬請諒解。

概述1.1、XJH5012F屬于多功能綜合測試儀表：“電平表+振蕩器+萬用表+頻率計”。1.2、XJH5012F采用FPGA技術制造，全數字及漢化界面，體積小，僅0.8kg。1.3、XJH5012F自動較準，自動扣除誤差，不需人為參與。1.4、XJH5012F所有測量數據采用高速微型計算機處理。1.5、XJH5012F振蕩器的輸出頻率采用鎖相方式。1.6、完善的鋰電池供電和充電系統。

注：測量時請按功能的不同,正確連接輸入插孔，振蕩器輸出孔禁止接高電平及市電（220V）以防止倒灌損壞振蕩部分。

2、主要技術指標（電平表部分）

2.1、測試頻率范圍：15Hz~1MHz

注：若無用戶特別要求，出廠指標檢驗范圍為：15Hz~620kHz。

2.2、測試電平范圍：+50dB~-75 dB

注：在+50dB~+40dB檔測量時，建議采用輸入阻抗為“高阻”測量且測量時間不超過20秒鐘。

2.3、頻率響應：

15Hz~20Hz ±0.5dB

200Hz~200KHz ±0.3dB

200KHz~620KHz ±0.5dB

2.4、零電平誤差：（以600Ω，或75Ω,0 dB為準）±0.3 dB

2.5、任意平誤差：±0.75dB

2.6、輸入阻抗75Ω，150Ω，600Ω，高阻

注：出廠設置為600Ω

3、主要技術指標（振蕩器部分）

3.1、輸出頻率范圍：15Hz~1MHz。

3.1.1、頻率誤差≤0.5%，穩定度3×10^-6，分辨率1HZ

3.2、輸出電平

3.2.1、輸出阻抗為600Ω時，其最大輸出電平為+10dB

3.2.2、輸出阻抗為0Ω時，其最大輸出電平為+16dB

3.2.3、輸出電平可調范圍：30dB，可調分辨率≤1dB

3.3、輸出阻抗：0Ω，600Ω

注：出廠時振蕩器輸出頻率設置為800HZ,輸出電平為+10dB，輸出阻抗設置為600Ω。

4、主要技術指標（萬用表部分）

4.1、直流電壓：0-1000V 誤差：±1%+3

4.2、交流電壓：0-1000V 誤差：±1%+5

4.3、直流電流：0-10A 誤差：±1.5%+3

4.4、交流電流：0-10A 誤差：±1.5%+5

4.5、電阻： 0-60MΩ 誤差：±0.8%+3

60MΩ-600MΩ誤差：±1%+5

4.6、電容

0-4nf 誤差：5%+25

4nF-40nF 誤差：2%+110

40nF-400nF 誤差：0.5%+3

400nF-4uF 誤差：1%+2

4uF-40uF 誤差：1.5%+2

40uF-400uF 誤差：2%+5

400uF-4000uF 誤差：

4.7、測量極管0-2V

4.8、通斷檢測

注1、在XJH5012F中萬用表部分屬于嵌入式設計，不能做到輸入線與芯片的引腳的接線最短，這樣就引入了線路電阻和分布電容。

2、在測量小電阻或小電容時，將紅表筆與黑表筆緊靠短接，可能有部分儀器不能歸零，此時可以記下不歸零的值，待測量小電阻或小電容的值結束后，將其值減去不歸零值即可，或者將紅表筆與黑表筆緊靠然后按動“REL”鍵屏幕的左下方將出現“REL-R”字樣，然后再測量小電阻或小電容即可。待小電阻或小電容測量結束后，必須再按動“REL”鍵，使屏幕左下方“REL”字樣消失后為止，否則不能正常工作。

3、在測量電容時，大約需要30秒才能完成，否則讀數為零或者不正確。

4、XJH5012F的萬用表部分出廠時設置為直流電壓測量狀態。

5、主要技術指標（頻率計部分）

5.1、輸入靈敏度-25dB~+5dB

5.2、測量頻率范圍0-100MHz

5.3、測量精度±1%

注：1、XJH5012F的頻率計部分出廠時設置為0-10MHZ的測量范圍。

2、10MHZ-100MHZ的測量需用專制的輸入分頻轉接器（用戶特訂）

6、顯示方式點陣LCD,全數字方式，背光。

7、使用環境溫度 -10℃—+40℃

8、相對濕度＜ 80%

9、電源

9.1、直流3W/7.2V鋰離子電池2000mAh

9.2、充電器9.6V/1A

9.3連續充電時間≥6小時

9.4、連續工作時間≥ 4小時

10、外形尺寸 185×108×55
