Winpower CMC（集中監控卡）
所屬類別：電源產品分類>>UPS電源
電子信箱：tianyixinke@126.com
聯系電話：010-51980965/51980865/51980975/13611277089
聯 系 人：佟兆有
更新時間：2011/1/12 16:46:10
產品介紹

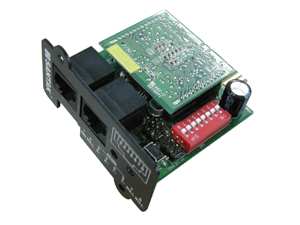

Winpower CMC（又稱集中監控卡）是山特公司推出的配合用戶實現遠程一對一及一對多電源管理的通訊配件，它可輸出標準的RS485，其RS485信號最遠的傳輸距離可達1200米。山特的CMC卡分長卡和短卡兩種，分別適用不同的機種。
產品功能
CMC長卡：
1、輸出標準RS232 信號；
2、輸出標準RS485 信號；
3、提供兩個并行的RJ45介面；
4、支持Modbus協議。
CMC短卡：
1、輸出標準RS485 信號；
2、提供兩個并行的RJ45介面；
3、支持Modbus協議；
4、支持支持RS485 2線制和4線制通訊。
適用產品
CMC長卡：
1、Castle 系列C1K(S)～3C20KS
2、ARRAY 系列A, 3A3, XP
CMC短卡：
1、Castle系列C1K(S)～C3K(S) new
2、Castle EX系列3C3 20KS～40KS
3、ARRAY 系列MP
注：本文中所提及的Winpower CMC的全稱為：Winpower Central Monitor Card.
基本特點：
ＳＫＹＯＮＥ系列UPS C6K(S)～3Ｃ20KS并聯冗余采用雙轉換純在線式的架構,該架構能夠阻隔異常電源對負載的沖擊,同時還能保證輸出的穩定可能,讓負載安全的運行,是最能有效解決所有電源問題的最佳架構設計,采用數字化控制技術,實現并聯擴容和并聯冗余的功能,為用戶提供電源規劃的彈性和更安全的保障.高可靠性的并聯擴容技術
您只要考慮您實際的電力需要,規劃適當?shù)?/B>UPS就可以了.未來如果因?yàn)樵O(shè)備的擴充而需要相應的電力擴充時,只需要購買擴充部分的UPS,將它并聯到原有的電源系統就可以了,增加了規劃的彈性,并大大減少了投資的浪費. N+1并聯冗余功能
N+1并聯冗余功能意味著隨時都有多一臺的UPS為您的重要設備提供保障.規劃電源系統時,比額定容量增加一臺,這樣,當系統中任何一臺UPS發生故障時,額外增加的一臺UPS將使得電源系統能夠不間斷的為您的重要設備提供高品質的電力,使得系統更加可靠,同時先進的均流技術使得并聯運行下的每一臺UPS平均分擔著負載電流,在提高系統可靠性的同時,也延長了UPS的使用壽命.小型化的設計
應用了先進的控制技術,大大提高了功率因數,體積小,重量輕. 在線維修設計
如果您選配了維修開關,只要將UPS轉到維修模式,您就可以在持續供應負載電力的狀況下安全的進行在線維修;如果您做了N+1并聯冗余的規劃，即使在維修的時候市電發生中斷，您的貴重設備也能得到不間斷的高品質電源。全面的功能設計
直流啟動功能，讓您在沒有市電供應的情況下，也能使用UPS。定時開關機的功能、遠程監控功能，實現無人化的目標。強大的充電功能，方便您對備用時間的延長，智能型的充電模式更使得電池的壽命得以延長，節省開支。自動重啟動功能，使您在UPS備用關機后不必親身為UPS開機。全面的功能設計，為您的工作帶來更多便利。優異的技術指標
接近1的輸入功因，大幅度的減少了對市電電網的污染，提高電網的利用率，是真正的綠色電源。 超寬廣的輸入電壓范圍，在各種惡劣的電力環境下都為您的貴重設備提供完美的保護。
接近90%的滿載運轉效率，有效的為您節省電費支出。
強大的抗干擾能力，符合IEC61000-4對于抗電磁干擾的要求，有效的杜絕電網上的雜訊、高壓、突破，給您的設備提供一個干凈的電力環境。
其他各項優異的技術指標，讓您以經濟的價格，享受高檔的品牌。
智能電源監控管理軟件
支持Microsoft Windows95/98/Me/NT/2000/XP/Linux操作系統，適用于TCP/IP局域網，支持TCP/IP網絡監控UPS；提供分層目錄結構管理網絡UPS；異常事件通知；自動偵測UPS型號及通訊口；提供密碼保護；支持定時開啟/關閉UPS；支持UPS定時自測功能；支持圖形實時顯示UPS狀態；支持網絡關閉服務器和工作站；支持關閉大部分應用程序及保存相關文檔；支持簡/繁體中文；多國語言及英語平臺；支持在線幫助功能。具有數據記錄(包括試點、UPS、負載、電池)和事件日志功能，便于系統管理員進行UPS日常維護。完備的監控通訊功能
提供了RS-232、智能插槽(Intelligent Slot)等監控通訊接口。用戶可以通過SNMP網絡卡，實現集中監控及遠程監控等功能。
技術規格
|
型號 |
Ｃ6K |
Ｃ6KS |
Ｃ10K |
Ｃ10KS |
3Ｃ10KS |
3Ｃ15KS |
3C20KS | |
|
額定容量 |
6KVA/4.2KW |
10KVA/7KW |
15KVA/ 10.5KW |
20KVA/ 14KW | ||||
|
輸入 |
電壓 |
176Vac～276Vac |
304Vac～478Vac | |||||
|
頻率 |
46Hz～54Hz | |||||||
|
輸出
|
電壓 |
220±3%Vac | ||||||
|
頻率 |
與輸入同步（市電模式） | |||||||
|
50Hz±0.2%Hz（電池模式） | ||||||||
|
輸出波形 |
純正弦波 | |||||||
|
轉換時間 |
零中斷 | |||||||
|
備用時間(滿載/半載) |
＞8/24′ |
—— |
＞6/20′ |
—— | ||||
|
外接電池直流電壓標稱 |
—— |
240VDC |
—— |
240VDC | ||||
|
電池類型 |
閥控式鉛酸免維護蓄電池 | |||||||
|
過載能力 |
105%～130%維持10分鐘后輸出轉為旁路；130%以上維持1分鐘 | |||||||
|
通訊界面 |
RS232接口+智能插槽 | |||||||
|
工作溫度 |
0℃～40℃ | |||||||
|
相對濕度 |
20～90%(無凝結) | |||||||
|
尺寸mm(W×L×H) |
260×570×717 | |||||||
|
凈重 |
90 |
35 |
93 |
38 |
39 |
55 |
55 | |
