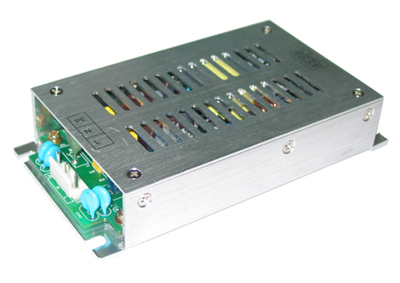

兩路輸出的AC/DC小功率電源GPAD500M5-2A
所屬類別：電源產品分類>>開關電源(AC/DC)
電子信箱：cehua@gold-power.com
聯系電話：0755- 83433152
聯 系 人：張小姐
更新時間：2011/7/4 10:13:08
GPAD
一、環境條件
1、工作溫度：
2、貯存溫度：
3、相對濕度：10%～90%
4、海拔高度：≤
5、大氣壓力：70～106KPa
6、散熱方式：自然傳導散熱
二、輸入特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸入電壓范圍 |
Vac |
150 |
220 |
290 |
|
|
輸入電壓頻率范圍 |
Hz |
47 |
50 |
63 |
|
三、輸出電氣特性
1、基本輸出特性
|
輸出電壓 |
輸出電流范圍 |
穩壓精度 |
負載調整率 |
源調整率 |
紋波 |
|
+5V |
|
≤±3％ |
≤±3％ |
≤±3％ |
≤50ｍV |
|
+9V |
|
≤±2％ |
≤±2％ |
≤±2％ |
≤50ｍV |
備注：紋波測試需在額定輸入/輸出，且在輸出端加并0.1uF薄膜電容和10uF/50V高頻電解電容各一個，示波器帶寬為20MHｚ進行測量。
2、其它輸出特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸出功率 |
W |
- |
57 |
|
自然冷/滿載輸出 |
|
輸出效率 |
％ |
|
75 |
- |
額定輸入/輸出 |
|
溫度系數 |
/℃ |
|
|
±0.02％ |
|
庫存充足,價格優惠!
深圳金威源科技有限公司為為客戶在特定領域或行業提供創新性、個性化的解決方案和產品服務，本網站中為金威源公司部分產品，如果你未找到你需要的產品，或者想要更詳細的產品服務，請致電0755-83433152或E-mail:cehua@gold-power.com，我們將快速的、準確的為您提供最實用的產品技術資料，提供全方位、多元化的解決方案。
