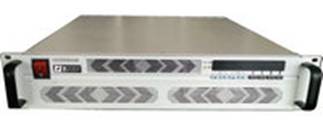

N8700系列程控
所屬類別：電源應用分類>>軍工電源
電子信箱：sale@xrpower.com
聯系電話：010-867878915
聯 系 人：市場部
更新時間：2010/8/9 13:50:03
■ 特點
◎ 19英寸2U標準機箱，最高輸出功率達5200W；
◎ 具有交流異常、過壓、過流以及過熱等保護功能，且過壓、過流點可程序設定；
◎ 手動和計算機控制兩種方式，控制方便，簡單易用；
◎ 高進氣量通風面板，上下不需保留通風空間，可直接堆疊；
◎ 可工作于恒壓/恒流模式，方便不同場合應用；
■ 主要應用場合
1、軍用測控系統； 2、故障診斷系統； 3、工業自動化生產線； 4、試驗室及廠房測試； 5、元器件老化測試。
■ 軍品級產品說明
本系列電源可提供軍品級產品，產品代號加后綴“J”，如TA4040J，主要特性如下：
◎ 更寬的溫度范圍：工作溫度－40～＋55℃，儲存溫度－50～＋70℃；
◎ 海拔高度可至4000米；
◎ 輸入輸出均采用Y系列軍用連接器，保證快速插拔和系統連接的可靠性；
◎ 生產工藝執行QJ
◎ 內部的零部件均采取嚴格的“三防”措施，能滿足復雜、嚴酷的軍品使用環境要求；
◎ 采用軍品級元器件并經100％篩選后裝機，保證電源可靠性；
◎ 交付前均經過100％老煉，試驗方法嚴格遵照QJ908A-98標準要求；
◎ 100％經應力篩選試驗考核合格，試驗條件及方法滿足GJB1032-1990標準要求；
◎ 100％經環境試驗考核驗證，試驗條件及方法滿足GJB150-1986標準要求，并由具備軍用產品試驗資質的單位提供環境試驗報告。
■ 性能特性
|
性能特性 |
|
TA4040 |
TA4060 |
TA4080 |
TA40125 |
TA8065 |
|
直流輸出額定值 |
電壓 |
40V |
40V |
40V |
40V |
80V |
|
電流 |
|
|
|
|
| |
|
功率 |
1600W |
2400W |
3200W |
5000W |
5200W | |
|
輸出紋波和噪聲 |
CVp-p |
10mV |
10mV |
10mV |
15mV |
30mV |
|
CVrms |
50mV |
50mV |
80mV |
120mV |
240mV | |
|
負載調整率 |
電壓（V） |
輸出電壓×0.01%+額定輸出電壓×0.01% | ||||
|
電壓調整率 |
電壓（V） |
輸出電壓×0.01%+額定輸出電壓×0.01% | ||||
|
編程精度 |
電壓（V） |
輸出電壓×0.05%+額定輸出電壓×0.05% | ||||
|
回讀精度 |
電壓（V） |
輸出電壓×0.05%+額定輸出電壓×0.05% | ||||
■ 補充特性
|
補充特性 |
|
|
|
遠端感應補償 |
V/引線負載 |
2V |
|
過壓保護 |
范圍（V） |
額定電壓*5%～額定電壓*105% |
|
編程分辨率 測量分辨率 |
電壓（V） |
額定電壓*0.02% |
|
電流（A） |
額定電流*0.2% | |
|
前面板顯示精度 |
電壓（V） |
4位，精度是全測程的0.5%±1數 |
|
電流（A） |
4位，精度是全測程的0.5%±1數 | |
|
輸出響應時間 |
<50ms | |
|
串聯能力 |
串聯2臺 | |
|
接口能力 |
標準配置RS232+RS485,可選配GPIB等接口 | |
|
環境條件 |
環境 |
室內使用，安裝類別II（AC輸入）污染度2 |
|
工作/儲存溫度 |
| |
|
工作/儲存濕度 |
30%至90%/10%至95% 相對濕度（無結水） | |
|
工作海拔 |
3000米 | |
|
AC 電網輸入 |
輸入范圍 |
176-264 VAC；45-55Hz； |
|
功率因素 |
≥98%，在標稱輸入和額定輸出功率 | |
|
效率 |
≥85% | |
|
浪涌電流 |
≤25A | |
|
尺寸 |
| |
本公司會不斷改進產品外觀及性能指標，網頁內容僅供參考，以實物和說明書為準。
