1　ASJ系列數字式量度繼電器

1.1 概述
　　ASJ系列數字式量度繼電器（以下簡稱繼電器），采用32位高性能CPU，實時采樣三相交流電流、三相交流電壓信號，采用有效值計算方法，在較寬的頻率范圍內實現了較高精度的測量。集成有多種保護功能，僅需簡單選擇即可實現保護的投入或退出、報警或跳閘；精度高、功耗小、動作快、返回系數高、無抖動，可用于需要電壓監控（電壓型：如發電機、變壓器和輸電線的繼電保護等）或電流監控（電流型：如電動機、變壓器和輸電線的過負荷和短路保護線路中）的場合，作為過電壓、欠電壓、過電流、欠電流、過頻率、欠頻率保護的閉鎖動作元件或啟動元件。

1.2 型號說明

1.3 通用技術條件

1.4 產品特性

1.5 外形及尺寸(mm)

1.6 接線端子

　　電流繼電器

　　電壓繼電器

　　頻率繼電器

1.7 過載保護電流—時間對照表及曲線圖

1.8 應用方案示例
　　示例一  ASJ10-AI3在電動機保護中的應用

　　ASJ10-AI系列是一款能夠監視負載的監視繼電器，適用于需要進行電流保護的場合，如電動機、變壓器和輸電線的過負荷和短路保護線路中，隨時監視負載的電流狀況，能對負載的多種故障狀態進行保護，一旦發生故障，能及時將負載從系統中切除，從而起到保護作用。

　　示例二  ASJ10-AV3在光伏發電中的應用

　　ASJ10-AV系列是一款適用于監視三相饋電主電路的監視繼電器，它連接在饋電網、分散的電源系統和公共電網之間，一旦發現電網故障，ASJ10-AV能將發電系統從公共電網中斷開，從而起到保護作用。

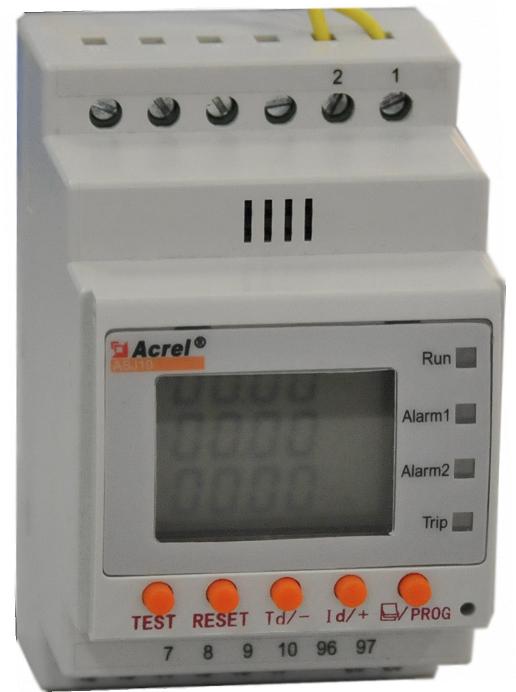

2　ASJ系列智能剩余電流繼電器

2.1 概述
　　ASJ系列剩余電流繼電器可與低壓斷路器或低壓接觸器等組裝成組合式的剩余電流保護器，主要適用于交流50Hz，額定電壓為400V及以下的TT和TN系統配電線路，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。
　　產品符合國標GB/T22387-2008的要求。

2.2 型號說明

2.3 通用技術條件

2.4 產品規格

　　注：繼電器可設定功能表示，客戶可通過面板上的撥碼開關自行設定繼電器上電初始化狀態，常開或常閉，具體設定方法請參照使用指南相關章節。

2.5 技術參數

2.6 尺寸及開孔(mm)

　　10型產品

　　20型產品

2.7 接線端子

? 1路

? 4路

　　

2.8 附件(剩余電流互感器)

2.9 應用方案
　　1）該裝置主要應用于系統保護，作為直接電擊、間接電擊、電器火災以及分級保護的防護。在直接電擊防護中只作為補充防護，此時額定剩余動作電流不超過30mA•S。
　　2）下列設備和場所必須安裝保護裝置：移動式電器設備及手持式電動工具、生產用的電器設備、施工工地的電氣機械設備、安裝在戶外的電器裝置等（詳見GB13955）。
　　3）額定剩余動作電流應充分考慮系統正常泄漏電流值。一般不小于正常實測泄漏電流最大值2-4倍：分支線4倍；支線2.5倍；干線2倍。根據經驗公式：
　　單相回路：I△n≥In/2000（照明）
　　三相回路：I△n≥In/1000（動力或動力照明混合）式中In為線路最大供電電流。
　　4）為了保證分級保護動作的選擇性，上下級間的電流和時間配合應符合下列規定：
　　I△n1（上級）≥I△n2（下級）
　　tF（上級ASJ返回時間）＞tFa（下級ASJ分斷時間），時間差不小于0.2S。
　　一般分支線和末端：30～100mA、≤0.1S；支線：300～500mA、0.2～0.8S；干線：500~1000mA、≤2S。
