本產品可消除電器通/斷電干擾而無需接地，徹底有效保護電腦電子設備，成倍延長工作壽命。
..........一、電磁干擾現象
......繼電器、接觸器、電動機等電器通/斷電會感生高電壓，沿著電力線傳導而闖入微電腦控制設備、計算機控制設備、智能監控柜內的計算機，激活漏電感和分布電容成為“幽靈”，使電腦發瘋，造成誤復位、誤操作、顯示錯亂、死機、快速老化擊穿等各種“不明原因”的故障。
.......現有的電子產品沒有抗干擾能力，難免不發生電磁干擾故障。有時重新啟動就沒事了，有時又不行。有時出了故障不報警；有時報警了又沒故障；有時顯示故障的時間、部位紊亂。新設備設計壽命15年，才用2年多，就老化擊穿，要換新；這個換了新，那個又老化，大大縮短設備工作壽命，威脅生產安全。
..........二、抗干擾原理
.......本產品隨時檢測電力線路來的脈沖，其電壓低于1.1倍額定值且頻率低于100Hz的，被認為“正常”，它“睡眠”，無功耗無溫升微壓降，不影響電能傳輸和信號傳遞。若脈沖電壓高于1.1倍額定值或者頻率高于1KHz，被認為“騷擾電壓”，立即被“吃掉”，從而阻隔電磁騷擾傳導，是“軟隔離器”。它自身能吸收電磁騷擾而不是向大地排泄，所以無需接地。“無需接地”是超力抗干擾器的最大優點，國際領先。它使一般設計水平的單片機微電腦、工業控制計算機、可編程控制器PLC等電子產品的“脈沖群”和“浪涌”抗擾度都達到國際標準IEC61000：1995規定的2、3、4、5級，分別適用于生活環境、典型工業環境、嚴酷工業環境及特殊需要環境。它密封成模塊、無故障免維修。
..........三、特點：
.......現有的浪涌抑制器、噪聲抑制器、電源濾波器、EMI芯片等，不論國產還是進口，都是傳統的抗干擾方法。與之相比，超力抗干擾器有如下特點：
..........1、實現全面保護
.......壓敏電阻、瞬態電壓抑制二極管TVS等元件只能部分消除“浪涌干擾”，額定電壓220V的殘余電壓約1400V，這么高的殘壓足以干擾、甚至擊穿電子設備。另外，這些傳統器件無法消除“脈沖群干擾”。脈沖群干擾電壓達到幾千伏，足以干擾、擊穿電子設備。消除脈沖群干擾才是難題。
......超力抗干擾器可以徹底消除“浪涌干擾”和“脈沖群干擾”，實現全面有效保護電子設備。
.......... 2、無須接地
......傳統技術是使電磁騷擾向大地排泄，必須接地。接地工程費600多元，還有日常維護麻煩，使用3年后接地線、接地體生銹損壞，形同虛設，又要再做接地工程。
......超力抗干擾器依靠自身吸收電磁騷擾而不向大地排泄，因此無須接地，甩掉接地線尾巴，免除接地苦惱。該特點的發現應歸功于清華大學工程物理系白同云教授。
. ..........3、徹底保護
......傳統抗干擾技術無法徹底保護電子設備。原因如下。
.... ①雷雨季節，雷電經接地電阻向大地排泄時，接地系統的電流突變干擾通過公共接地線闖入電子設備。
.... ②同樣理由，各種電器發生對地短路時，短路電流干擾也可通過公共接地線闖入電子設備.
.....③電子設備的鐵皮外殼面積大，能大量吸收電磁輻射干擾，也可經過公共接地線而闖入電子設備。
......超力抗干擾器不接金屬外殼，與大地絕緣。上述三種干擾就不會闖入電子設備，實現徹底保護。
..........四、應用情況
......本公司為廈門安東電子公司研制的抗干擾器，使其“無紙記錄儀”免除電磁干擾，勝過歐美日產品。空軍裝備部某廠由試用本技術轉入批量定貨。其他主要客戶還有：上海通逸電子儀表公司、南京市金智維配用電自動化公司、無錫市德正電控電子廠、北京天時公司、前程自動化公司等138家。這些用戶的實踐證明，本產品實際應用效果與產品標稱等級一致。進口的電源濾波器、EMI芯片、噪聲抑制器均無效時，請選用超力抗干擾器，將令您滿意。但它沒有濾波功能，不能消除變頻器諧波。
......超力抗干擾器廣泛應用于帶微電腦家用電器、智能儀表、自動生產線、數控機床、機器人、電腦縫紉機、織布機、自動化設備等。
..........五、超力抗干擾器表示法
..........1、文字符號、圖形符號、外部電路
文字符號：IM;........圖形符號：見圖2;.......外部電路：見圖2
.......... 2、產品型號
......例如1電源口抗干擾器型...... IM34-220Vac-20W IM-immunity抗擾度；第一個數字3表示“脈沖群”抗擾度3級，第二個數字4表示：“浪涌”抗擾度4級；用于額定電壓220V的交流電源口；額定功率20W。
......例如2信號口抗干擾器型號：IM33-5Vdc-20mA IM-immunity抗擾度；第一個數字3表示“脈沖群”抗擾度3級，第二個數字3表示“浪涌”抗擾度3級；用于直流電壓5V的信號口；額定直流電流20mA .
..........六、技術數據和應用
..........表1、額定電壓、最高工作電壓對應表

額定電壓Vn 220 Vac 380 Vac 110 Vac 3 Vdc 5 Vdc 12 Vdc 24 Vdc
工作電壓限值 250Vac 420Vac 130Vac 4.5 Vdc 6.1 Vdc 14.2 Vdc 28.4 Vdc


. ..........表2、產品名稱、型號、抗擾、應用環境（表中沒列出的規格要定制）　
型號　 脈沖群抗擾度/試驗電壓 浪涌抗擾度/試驗電壓 應用環境 產品名稱，應用例
IM24-220Vac-10W　2級
/1KV 4級
/4KV　生活、商業環境：寫字樓、中小學 單相2級抗擾器，民用：取代電源濾波器而抗擾更強更經濟；微電腦家電，保護光電器件。
　　　　　　　　　-20W
　　　　　　　　　 -50W
IM34-220Vac–10W 3級
/2KV　4級
/4KV　典型工業環境：附近有繼電器而無接觸器、電磁鐵、電機。 單相3級抗擾器，
一般工業品。　
　　　　　　　　　 -20W
　　　　　　　　　 -50W
IM34-220Vac–10W* 3級
/3KV　4級
/4KV　單相3級加強型抗擾器，常用：智能儀器儀表、PLC、工控機、數控機床。
　　　　　　　　　　-20W*
　　　　　　　　　　-50W*
IM44-220Vac-10W 4級
/4KV
　4級
/4KV
　嚴酷工業環境：附近有接觸器、電磁鐵、電機等。 單相4級抗擾器，優先采用：重要電腦、機器人、自動機、人員電梯。
　　　　　　　　　　-20W
　　　　　　　　　　-50W
IM44-3*380Vac-10W 三相4級抗擾器，相智能電度表
　　　　　　　　　　 -20W

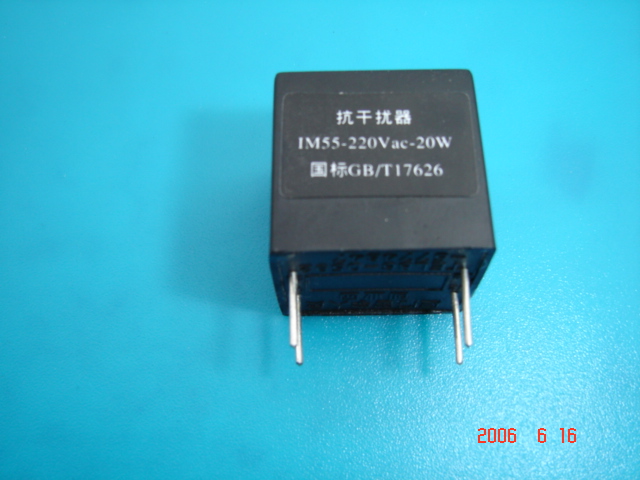

IM55-220Vac-10W 5級
/5KV　5級
/5KV　特別嚴酷的環境。 單相5級抗擾器，貴重品：醫療設備、航空智能系統、電力二次控制設備。
　　　　　　　　　　-20W
　　　　　　　　　　-50W
IM55-220Vac-10W* 5級
/ 5KV　5級
/5KV　軍工 軍用抗擾器，軍用：電子設備防雷，金融電腦，國家安全電腦，飛機艦艇。
　　　　　　　　　　-20W*
　　　　　　　　　　-50W*
IM33-3Vdc-20 mA 3級
/1KV 3級
/1KV 串聯在I/O口與外電路之間 信號口抗擾器：阻止傳感器、外部芯片的電磁干擾闖入I/O口
　　　　-5Vdc-20 mA
　　　 -12Vdc-20 mA
　　　 -24Vdc-20 mA
..........七、使用方法
..........1、額定工作電壓220、380Vac 的模塊，最高工作電壓分別為250、420Vac。不同額定電壓不可混用。
..........2、檢查內部連接：
......萬用表測輸入端11、21不通。測輸出端12、22不通。測11、12通；測21、22通。
..........3、接口位置：
....①本產品連接在電網與微電腦穩壓電源之間（即輸入端11、21接電網，輸出端12、22接微電腦穩壓電源），可阻止電網傳導來的電磁干擾通過電源口闖入微電腦。
....②本產品連接在微電腦I/O口與外部器件之間（即輸入端11、21接I/O口，輸出端12、22接外部器件），可阻止外部器件來的干擾通過I/O口闖入。外部器件是數字信號，采用光電耦合器隔離更經濟。
..........4、阻抗匹配：
......本產品的負載若是整流變壓器，應在輸出端12、22之間并聯電容器C2=1µF(見圖2)；負載若是開關電源，可不接。
..........5、干擾源處理：
......干擾源產生的電磁騷擾經電力線衰減后才到達單片機，單片機只承受騷擾能量的小部分。為模擬這種狀況，標準規定：數千伏的脈沖群、浪涌騷擾分別通過33nF、9µF電容器耦合到單片機。
......當干擾源與單片機共電源時，干擾源的能量全部“直接耦合”到單片機上。而抗干擾器體積小，“吃不了”這么多能量。因此，要采用衰減器來衰減干擾源的能量，方法有二：
....①本機有繼電器、接觸器、電磁鐵、單相電機等220Vac干擾源，應在其線圈二端并聯250Vac單相衰減器（黃色）； .....若是380Vac單相干擾源，應并聯400Vac單相衰減器（黑色）。......干擾源若是直流線圈，個別處理。
....② 本機與三相電機、三相變壓器安裝在同一個配電柜內，應在三相繞組端并聯三相衰減器，個別處理。
..........6、不接地：
.......整個電子電路不要與金屬外殼（如有）連接，也不要通過電阻、電容、電感間接連接。這樣，可避免公共接地線引入雷電干擾和電器接地故障干擾，實現全面、徹底保護。其他的接地，如防雷接地、安全接地、屏蔽接地等仍然需要，不變。
..........7、不得拷打。
..........八、問題討論
..........1、抗干擾器可使“一般設計水平”的單片機系統的抗擾度達到產品標稱等級；“一般設計水平”？
......單片機微電腦電子產品在生產現場一般能正常運行，但是有時出故障，這就是“一般設計水平”。
..........2、我們采用進口的電源濾波器、EMI芯片、噪聲抑制器，實際應用無效。超力抗干擾器行嗎？
......本產品與單片機AT89C52組成系統不接地，福建省中心檢驗所測試，“脈沖群”和“浪涌”抗擾度都達到4級。至少有4家用戶在當?shù)丶夹g(shù)監督機關再次檢測，結果：全部高于產品標稱等級。本產品現有用戶愈百家，實用效果好。空軍裝備部某廠試用5級抗干擾器后，說：“行呀”，已批量訂貨。當您的產品勝過歐美日，眉開眼笑時，勿忘喜訊告乃翁。
......如果用了5級超力抗干擾器而故障依舊，可能是①共電源干擾且未加衰減器②您產品內部有毛病，請檢查微電腦系統自身缺陷。
..........3、“直接偶合干擾”或者“共電源干擾”只加抗干擾器而不加衰減器，行嗎？
......可以，但是體積有電腦機箱大、價格萬元，不適合民用；標準不涉及這種極端情況。采用超力抗干擾器加衰減器的方法解決，體積很小、價格很低，何樂不為呢？
..........4、電子產品加上抗干擾器會使價格升高，用戶不接受怎么辦？
如實告訴用戶：舊產品價格不變，有電磁干擾問題。新產品的抗干擾能力超過歐美日，大大提高運行可靠性。此外，消除了高電壓電磁騷擾長期不斷沖擊半導體而快速電老化，從而成倍延長設備工作壽命，只是價格高了X元。新舊不同檔次的產品隨您選擇。絕大多數用戶選擇新產品。
......超力抗干擾器與單片機結合可以取代PLC，抗干擾度更高高，而成本低得多多，還不滿足！
..........5、IM44抗干擾器接在單片機前見圖2，快速分/合按鈕B，使接觸器線圈快速通/斷電，還會復位。
......實際情況：負載通電后一般要1分鐘后才斷電；斷電后1分鐘再通電。因此標準規定：通/斷電間隔1分鐘。而快速分/合按鈕B，通/斷電間隔不足1分鐘。所以單片機還會復位。超力抗干擾器，若是浪涌4級的，通/斷電大于0.5分鐘/次就不會復位;或者浪涌3級的，通/斷電大于1秒/次，也不復位。
..........九、免費技術咨詢
......購買本產品可免費咨詢，請說明：①產品名稱、使用環境、單片機采用開關電源或變壓器整流線性電源。②干擾源和干擾現象。③畫出電路框圖，標出電能和信號流向、各器件電壓、電流或功率，見左圖3。
.......右圖4是錯誤的檢測電路，干擾源接觸器線圈與單片機的開關電源是“共電源220V交流電L、N”直接耦合。

圖3.....電路方框圖標出電能、信號流向................................................圖4....錯誤的檢測電路。
