詳細描述
特點
中英文隨心換雙操作語言
測試項目編輯功能
歷史報表瀏覽能
報表支持EXCEL與TXT格式
使用者權限設定
支持條形碼
硬件軟件訂制
基于WINDOWS操作環境
ATS8000系列電源供應器自動測試系統，適合CHARGE,AC-DC DC POWER SUPPLY,DC-DC CONVERTOR 等電源供應器的自動測試，具有測試速度快，測量準確，數據保存等優點。系統模塊化設計，提供硬件多樣化可選，如可程式交流電源，可程式直流電源，電子負載，數字功率計，數字示波器，時序分析儀，擴展控制器等。
| 測試項目 | TESTITEMS | ||||
| 1 | 直流輸出電壓 | DC OUTPUT VOLTAGE | |||
| 2 | 直流輸出電流 | DC OUTPUT CURRENT | |||
| 3 | 直流輸出功率 | DC OUTPUT POWER | |||
| 4 | 紋波峰峰值 | PEAK-PEAK RIPPLE | |||
| 5 | 紋波均方根值 | RMS RIPPLE | |||
| 6 | 輸入有效值電流 | INPUT RMS CURRENT | |||
| 7 | 輸入沖擊電流 | INPUT INRUSH CURRENT | |||
| 8 | 輸入功率因素 | INPUT POWER FACTOR | |||
| 9 | 輸入功率 | INPUT POWER | |||
| 10 | 輸出短路測試 | OUTPUT SHORT TEST | |||
| 11 | 輸出過壓測試 | OUTPUT OVER-VOL PROTECTION | |||
| 12 | 輸出過流測試 | OUTPUT OVER-CUR PROTECTION | |||
| 13 | 輸出過功率測試 | OUTPUT OVER-POWER PROTECTION | |||
| 14 | 動態測試 | DYNAMIC TEST | |||
| 15 | 開機時間 | TURN ON TIME | |||
| 16 | 關機間間 | TURN OFF TIME | |||
| 17 | 上升時間 | RISE TIME | |||
| 18 | 下降時間 | FALL TIME | |||
| 19 | 過沖電壓 | OVERSHOOT VOLTAGE | |||
| 20 | 效率測試 | EFFICENCY TEST | |||
| 21 | 電源調整率測試 | LINE REGULATION | |||
| 22 | 負載調整率測試 | LOAD REGULATION | |||
| 23 | 能源之星測試 | CEC TEST | |||
| 24 | 測試中調整 | IN-TEST ADJUSTMENT | |||
| 25 | GPIB讀寫 | GPIB READ WRITE | |||
| 26 | RS232讀寫 | RS232 READ WRITE | |||
| 27 | USB讀寫 | USB READ WRITE | |||
| 28 | TTL信號控制 | TTL CONTROL | |||
| 29 | TTL信號讀取 | TTL READ | |||
| 30 | 繼電器控制 | RELAY CONTROL | |||
| 31 | 條形碼掃描 | BARCODE SCAN | |||
|
*測試硬件軟件可依使用者的應用要求變更。
系統介紹
ATS：Auto Test System 的縮寫，意為自動測試系統。
本系統是一個主要用于對手機、筆記本電腦、數碼相機、MP3、MP4等電子產品的充電器或直流電源進行自動化測試的系統，具有自動化程度高、操作簡單、介面友好、性能穩定、測試準確、速度快等特點，是各種充電器、直流穩壓電源、開關電源等生產廠家不可缺少的測試系統。

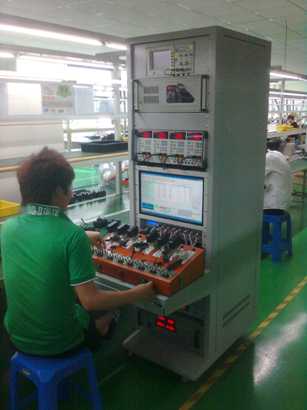

本系統采用的框架整套測試系統由硬件部分跟軟件部分組成，硬件部分包括：計算機、變頻電源、功率表、電子負載、數字示波器和測試夾具；軟件通過USB和USB/GPIB轉換接口，將計算機與上述其他硬件連接通訊，
測試的步驟
計算機將預設好的電源頻率、電壓條件寫入到變頻電源，并設置電子負載的參數；變頻電源通過功率表對被測物供電，這時功率表可以測量被測物的輸入電壓、輸入電流及輸入功率等參數。被測物的輸出端連接電子負載，同時并聯數字示波器；電子負載為被測物提供可調負載，同時可以測量被測物的輸出電壓、輸出電流及輸出功率等參數，而數字示波器則可以測量被測物輸出電壓的紋波。
變頻電源、功率表和電子負載都是采用GPIB標準接口與計算機連接，中間經過一個USB/GPIB 適配器轉換稱USB接口，而數字示波器則是通過一根USB線纜直接與計算機通訊。計算機通過兩個USB接口，高效率地控制整套系統的協調工作，并且讀取被測物各個方面性能的數據，再根據預設好的條件，判斷被測物的綜合性能是否合格，再生成單個樣品的及批量樣品的測試報表。由于計算機所需的接口僅是兩個USB口，使用過程不需要在計算機主機內部添加硬件，不影響計算機系統的穩定性。
采用的測試設備為了使自動測試系統的設計能達到最大的智能化，以上提到的設備：變頻電源、功率表、示波器及電子負載都必須具有通訊接口，即能與計算機連接并可用程序控制。設備可依據客戶的實際條件來選擇：如所需要的精度、性價比等因素都可作為選擇的依據。另外，如果客戶已經有此類型的設備，只要是可程式設備，都可以應用到系統中去。這樣，在保證測試效果的同時，最大的減少客戶的開支，減少客戶因?yàn)椴捎眯略O(shè)備而造成原有設備的浪費。 | |||||
