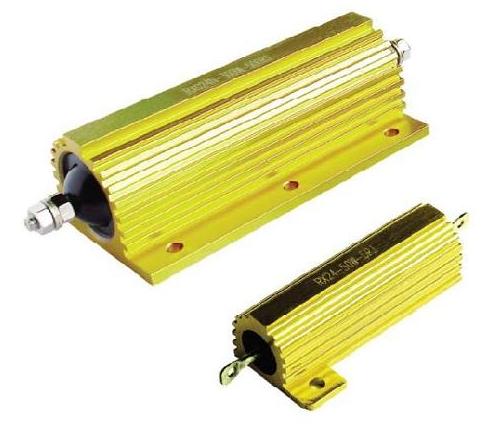

RX24 金屬鋁外殼電阻器（5W,10W,25W,50W,75W,100W,150W,200W,250W,300W,400W,500W）

內容介紹：RX24鋁外殼線繞電阻器為金黃色鋁外殼封裝,主要用途為加熱電阻,變頻電阻,制動電阻，剎車電阻，起動電阻等,規格型號分為RX24鋁外殼電阻,老化電阻，RX24 5W 10W 25W 50W 75W 100W 150W 200W 250W 300W 400W 500W；常用阻值0.1R,0.2R,0.5R,1R,10R,50R,100R,250R,1KR,2KR,2.2KR,3.9KR,10KR,11KR,22KR,33KR;阻值精度為1%或5%。



特點及用途
○金屬外殼散熱性能強，適用于散熱板安裝方式。
○體積小，功率負荷大。
○多種接線方式，便于安裝。
○適用于變頻裝置，加熱裝置，制動裝置等行業設備。

外型尺寸

型號	功率(W)	外型尺寸													重量 (g)
		電阻體											標準散熱板(鋁)
		Amax	B	Lmax	Hmax	C	l	l1	M	N	ф1	ф2	表面積 (cm2)	厚度 (mm)
RX24	5W	15.5	16	36.5	8	8.5	11.4	12	4.4	1.5	1.5	2.2	415	1	3
	10W	19.5	21	40.5	10	11.2	14	16	5	2	2	2.5	415		6
	25W	27	27	48	13	14.3	18.3	20	7	2	2	3.5	535		11
	30W	34	29	55	15.5	16.3	25	22	7.3	2	2	3.5	535		18
	50W	50	29	71	15.5	16.3	40	22	7.3	2	2	3.5	935		30
RXG24	75W	65.5	48	93.5	26	27	23.5	37	11.5	3.5	M3	4.4	935	3	90
	100W	98	48	126	26	27	35	37	11.5	3.5	M3	4.4	935		90
	120W	135	48	158	26	27	52	58	11.5	3.5	M3	4.4	935		240
	150W	135	48	158	26	27	52	58	11.5	3.5	M3	4.4	935		240
	200W	92	73	132	45	46.5	35	58	21	5	M6	5.5	3750		420
	250W	112	73	152	45	46.5	45	58	21	5	M6	5.5	4765		480
	300W	130	73	170	45	46.5	51	58	21	5	M6	5.5	5780		580
	500W	204	73	244	45	46.5	87	58	21	5	M6	5.5	8500		970

主要性能指標

型號	25℃額定功率W		阻值范圍(Ω)	阻值允許偏差(%)	溫度系數 (×10-6 /℃)	耐電壓(V)
	帶散熱板	不帶散熱板
RX24	5W	3W	0.01~1K	±1  ±5	±50~±100ppm	1000
	10W	8W	0.01~1.5K
	25W	12W	0.01~10K
	30W	15W	0.01~27K
	50W	20W	0.01~33K
RXG24	75W	45W	0.01~39K			2000
	100W	50W	0.01~51K
	120W	50W	0.01~54K
	150W	55W	0.01~56K
	200W	50W	0.01~62K
	250W	60W	0.01~68K
	300W	75W	0.01~75K
	500W	200W	0.01~82K

降功耗曲線圖 　　　　　　　　　　　　　　　　　　表面溫升圖
