高壓玻璃釉電阻
信息類型：跳蚤市場 所屬類別：電子元件
地區城市：江蘇省 －南京市 更新時間：2012-6-5 17:13:21
聯 系 人： 高經理 有效期限：2013-6-5 12:26:36
公司名稱：南京步梯電子有限公司
電子信箱：info@btvop.com 聯系電話：0086-025-86970136
地區城市：江蘇省 －南京市 更新時間：2012-6-5 17:13:21
聯 系 人： 高經理 有效期限：2013-6-5 12:26:36
公司名稱：南京步梯電子有限公司
電子信箱：info@btvop.com 聯系電話：0086-025-86970136
詳細描述

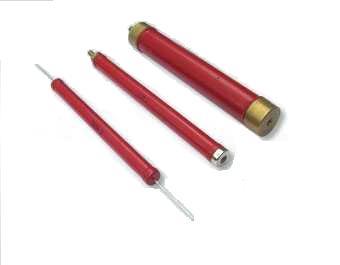

RI80 高壓玻璃釉電阻 (0.5W,1W,2W,3W,5W,8W,10W,20W,30W,50W,80W,100W,150W,200W,250W,300W)
特點及用途
○體積小、阻值高、耐高壓
○高頻特性好、性能穩定、防潮、阻燃
○短時間過負荷ΔR/R≤±（1%R+0.05Ω）外觀無可見損傷
○耐電壓無擊穿和飛弧
○引出端強度ΔR/R≤±（1%R+0.05Ω）外觀無可見損傷
○穩態濕熱ΔR/R≤±5%
○耐久性ΔR/R≤±5%
外型尺寸
| 型號 | 額定功率( W) | 結構 | 外 型 尺 寸(mm) | ||||
| Lmax | Dmax | l | d | ||||
| RI80 | 0.5W | a | 28 | 6 | 30±3 | 0.8 | |
| 1W | 30 | 9 | 30±3 | 1 | |||
| 3W | 50 | 9 | 30±3 | 1 | |||
| 5W | 70 | 9 | 30±3 | 1 | |||
| 8W | 100 | 11 | 30±3 | 1 | |||
| 10W | b | 147 | 11 | 6 | M4 | ||
| 20W | 120 | 18 | 10 | M5 | |||
| 25W | 120 | 20 | 10 | M5 | |||
| 30W | 120 | 20 | 10 | M5 | |||
| 50W | 120 | 22 | 10 | M6 | |||
| 80W | 135 | 28 | 10 | M8 | |||
| 100W | 170 | 28 | 10 | M8 | |||
| 150W | 210 | 28 | 10 | M8 | |||
| 200W | 260 | 28 | 10 | M10 | |||
| 300W | 320 | 33 | 10 | M10 | |||
主要性能指標
| 型號 | 額定功率( W ) | 結構 | 阻值范圍 (MΩ) |
阻值誤差(%) | 溫度系數 ((10-6 /℃) |
使用溫度 | 工作電壓 (KV) |
| RI80 | 0.5W | a | 1-1000 | G( ±2%) J(±5%) K(±10%) |
±400 | -55/℃ ~ +125/℃ |
8 |
| 1W | 0.1-1000 | 10 | |||||
| 3W | 0.1-2000 | 15 | |||||
| 5W | 0.1-2000 | 20 | |||||
| 8W | 0.1-2000 | 25 | |||||
| 10W | b | 1-1000 | 35 | ||||
| 20W | 0.1-100 | 30 | |||||
| 25W | 0.1-100 | 30 | |||||
| 30W | 0.1-100 | 30 | |||||
| 50W | 0.1-100 | 30 | |||||
| 80W | 0.1-51 | 30 | |||||
| 100W | 0.1-51 | 35 | |||||
| 150W | 0.1-51 | 50 | |||||
| 200W | 0.1-51 | 60 | |||||
| 300W | 0.1-51 | 80 |
降功耗曲線圖
