碳膜電阻RT
信息類型：跳蚤市場 所屬類別：電子元件
地區城市：江蘇省 －南京市 更新時間：2012-6-5 17:18:36
聯 系 人： 高經理 有效期限：2013-6-5 12:03:12
公司名稱：南京步梯電子有限公司
電子信箱：info@btvop.com 聯系電話：0086-025-86970136
地區城市：江蘇省 －南京市 更新時間：2012-6-5 17:18:36
聯 系 人： 高經理 有效期限：2013-6-5 12:03:12
公司名稱：南京步梯電子有限公司
電子信箱：info@btvop.com 聯系電話：0086-025-86970136
詳細描述

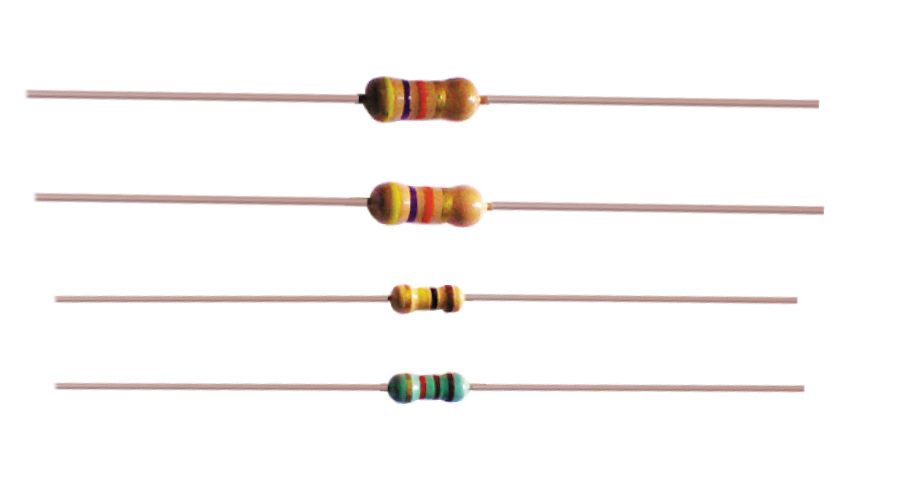

RT 碳膜電阻器 (1/8W,1/6W,1/4W,1/2W,1W,2W)
特點及用途
○阻值范圍寬
○體積小、精度高
○價格低、工作溫度以及極限電壓均較高
○涂敷駝灰色包封涂料；
○溫度系數（+400/+1000）× 10-6/℃
○短時間過負荷ΔR/R≤±（1%R+0.05Ω） 外觀無可見損傷
○引出端強度ΔR/R≤±（1%R+0.05Ω） 外觀無可見損傷
○穩態濕熱≤100KΩ±3%；>100KΩ±5%
○耐久性≤100KΩ±3%；>100KΩ±5%
外型尺寸
| 功率型號 | 70℃額定功率(W) | 尺寸 | |||
| L | D | l±3 | d±0.05 | ||
| RT13 | 1/8W | 3.2±0.2 | 1.8±0.2 | 26 | 0.45 |
| RT14 | 1/4W | 6.3±0.5 | 2.3±0.3 | 28 | 0.55 |
| RT14X | 1/4W | 3.2±0.2 | 1.8±0.2 | 0.45 | |
| RT15 | 1/2W | 9.5±0.5 | 3.5±0.5 | 0.6 | |
| RT15X | 1/2W | 6.3±0.5 | 2.3±0.3 | 0.55 | |
| RT16 | 1W | 11.0±1.0 | 4.5±0.5 | 0.7 | |
| RT17 | 2W | 16.0±1.0 | 5.0±0.5 | 0.8 | |
主要性能指標
| 功率型號 | 70℃額定功率 (W) | 溫度系數 (10-6 /℃) |
元件極限電壓 (直流或交流有效值) (V) |
絕緣電壓 (直流或交流峰值) (V) |
阻值范圍(Ω) J(±5%) |
| RT13 | 1/8W | +350～+1000 | 200 | 300 | 1～5.1M |
| RT14 | 1/4W | 250 | 350 | ||
| RT14X | 1/4W | 250 | 350 | ||
| RT15 | 1/2W | 350 | 500 | ||
| RT15X | 1/2W | 350 | 500 | ||
| RT16 | 1W | 350 | 500 | 1～1M | |
| RT17 | 2W | 350 | 500 |
降功耗曲線圖
