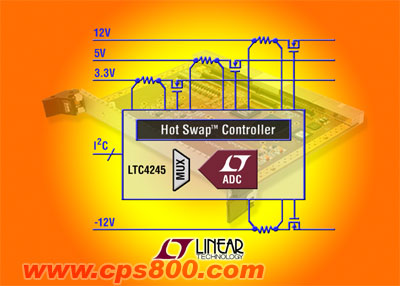

凌特公司推出的新型四電源熱插拔（Hot SwapTM）控制器LTC4245具有8位片上ADC和I2C兼容接口。LTC4245擁有支持3.3V、5V和±12VCompactPCI或12V、3.3V和輔助3.3VPCIExpress的靈活性，通過測量板卡電壓、電流和記錄故障狀態提供集成的數字電源監視功能。在這樣的高可用性系統中，仔細監視電源分配網絡是否處于正常狀態及其統一性是至關重要的。對于每個電源而言，ADC 寄存器中的信息均可以通過 I2C 總線來查詢，以確定板卡的工作狀態是否正常。LTC4245 對凌特公司的單通道LTC4215以及高壓正和負48V熱插拔控制器LTC4260和LTC4261起到了補充作用，這兩款高壓器件也具有片上ADC和I2C接口。
LTC4245 以一種控制方式接通和斷開片上電源電壓。它提供可編程的 dI/dt 軟啟動和工作電流限制功能，以實現受控電源斜坡。一個兩級濾波電路斷路器和快速電流限制電路用于保護板卡免遭過流故障的損壞，并允許其在短暫的負載電流浪涌條件下工作。如果負載處于電流限制狀態的時間超過了超時延遲，則控制器將使負載斷接，并可被配置成在該事件之后鎖斷或自動重試。所有電源都利用外部 N 溝道 MOSFET 獲得最低導通電阻和最佳負載電流能力。用于 ±12V 電源的輸入引腳可分別承受高達 ±20V 的瞬態電壓，這對于諸如 CompactPCI 等存在板卡的應用來說是必不可少的。
LTC4245 還具有其它一些功能，如發生故障時中斷主機、輸出電源良好時發出通知、檢測電路板插入、以及如果一個外部電源監視器未能在一個超時周期內指示電源良好狀態，則斷開通路晶體管。
LTC4245 以一種控制方式接通和斷開片上電源電壓。它提供可編程的 dI/dt 軟啟動和工作電流限制功能，以實現受控電源斜坡。一個兩級濾波電路斷路器和快速電流限制電路用于保護板卡免遭過流故障的損壞，并允許其在短暫的負載電流浪涌條件下工作。如果負載處于電流限制狀態的時間超過了超時延遲，則控制器將使負載斷接，并可被配置成在該事件之后鎖斷或自動重試。所有電源都利用外部 N 溝道 MOSFET 獲得最低導通電阻和最佳負載電流能力。用于 ±12V 電源的輸入引腳可分別承受高達 ±20V 的瞬態電壓，這對于諸如 CompactPCI 等存在板卡的應用來說是必不可少的。
LTC4245 還具有其它一些功能，如發生故障時中斷主機、輸出電源良好時發出通知、檢測電路板插入、以及如果一個外部電源監視器未能在一個超時周期內指示電源良好狀態，則斷開通路晶體管。
