Vishay擴展E/H薄膜貼片電阻的阻值范圍 符合美軍標準MIL-PRF-55342認證
符合美國軍方標準E/H MIL-55342認證的貼片電阻阻值范圍被擴大，其49.9Ω的容差為0.1%，10Ω的容差為1.0%

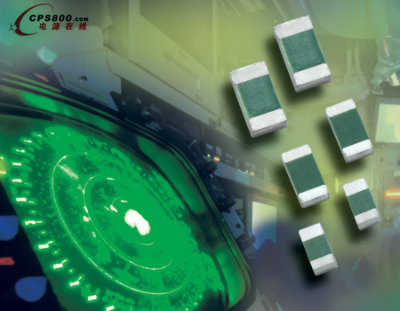

日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，擴大了符合美軍標準MIL-PRF-55342認證的E/H薄膜貼片電阻的阻值范圍，推出增強型E/H貼片電阻。該系列電阻采用緊湊的2208、2010和2512外形尺寸。增強后的器件使高可靠性應用能夠用上更低阻值的電阻，在±25ppm/℃ TCR下的阻值為49.9Ω，容差為0.1%，10Ω電阻的容差為1.0%。
增強型E/H貼片電阻適用于對性能有嚴格要求的高可靠性軍事和航天應用，采用性能穩定的薄膜，在+70℃下使用10,000小時后的性能特性為200ppm。100%的篩選和廣泛的環境測試確保了器件的可靠性，從而使器件的故障率等級達到了“R”級(每1000小時0.01%)。
電阻的真空鍍膜端電極制造技術（all-sputtered wraparound terminations）保證了優異的附著力和尺寸的一致性，采用精密的晶圓切割工藝實現了精確的尺寸和潔凈、整齊的邊角。E/H器件的電鍍鎳隔層使器件可以在+150℃高溫下工作，高純度的氧化鋁襯底實現了高額定功率。
除小于-25dB的低噪聲和±0.5 ppm/V的低電壓系數以外，這些無感電阻的絕對TCR低至±25ppm/℃，經過激光微調后的容差可低至0.1%，典型的卷包電阻小于0.010Ω。E/H器件的存放壽命穩定率為100ppm，工作溫度范圍為-55℃～+125℃。電阻提供抗靜電的華夫包裝或卷帶包裝，并可提供非標注的阻值。新器件現可提供樣品，并已實現量產，大宗訂貨的供貨周期為八周。
器件規格表
|
編號 |
外殼尺寸 |
最大工作電壓 (V) |
額定功率 (mW) |
阻值范圍 (Ω) | |
|
(0.1 %) |
(1 %, 2 %, 5 %) | ||||
|
M55342/05 |
2208 |
175 |
225 |
49.9 – 3.16 M |
10 – 3.16 M |
|
M55342/08 |
2010 |
150 |
800 |
49.9 – 4.02 M |
10 – 4.02 M |
|
M55342/09 |
2512 |
200 |
1000 |
49.9 – 6.19 M |
10 – 6.19 M |
VISHAY簡介
Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富 1,000 強企業”，是全球分立半導體（二極管、整流器、MOSFET、光電器件及某些精選 IC）和無源電子元件（電阻器、電容器、電感器、傳感器及轉換器）的最大制造商之一，這些元件可用于工業、計算、汽車、消費、電信、軍事、航空航天及醫療市場的各種類型的電子設備。憑借產品創新、成功的收購戰略，以及“一站式”服務使 Vishay 成為了全球業界領先者。■
來源：Vishay
