凌力爾特推出新型寬帶有源上變頻混頻器LT5578

支持 400MHz 至 2.7GHz 所有 LTE / 蜂窩頻段

    凌力爾特公司 (Linear Technology Corporation) 新近推出新型寬帶有源上變頻混頻器 LT5578，該器件在 400MHz 至 2.7GHz 的頻段內提供了高動態范圍性能，并支持所有的分配型 LTE (長期演進) 寬帶無線業務。在 900MHz 時，該混頻器提供了 27dBm 的輸出 IP3 線性度和同類最佳的 -160.5dBm/Hz 噪聲層 (在 -5dBm 的輸出電平條件下)，從而實現了絕佳的發送器動態范圍。此外，該混頻器還具有 1.4dB 的轉換增益和用于提供一個單端 RF 輸出和 LO (本機振蕩器) 輸入的集成 RF 平衡-不平衡變換器，旨在簡化設計并減少外部元件的數目。而且，該器件的 LO 輸入在內部進行緩沖，因而僅需 -1dBm 的驅動電平。這實現了 -43dBm 的出色 LO 至 RF 泄漏性能。

    LT5578 專為滿足下一代 LTE 無線基站發送器的要求而設計，并改善了包括 W-CDMA / UMTS、TD-SCDMA、CDMA2000、CDMA 和 GSM/EDGE  基站在內的無線設備的性能。該混頻器還非常適合于眾多的通信設備，例如：電纜頭端發送器、微波寬帶發送器、無線轉發器、軍用無線電、數字視頻廣播系統、2.4GHz ISM 頻段發送器、測試儀表、微蜂窩和微微蜂窩基站應用。
    LT5578 的有源、雙平衡設計提供了多項獨特的好處。相比于替代型無源混頻器 >8dB 的轉換損耗，LT5578 的 1.4dB 轉換增益產生了高出 9dB 的信號功率，而無需使用一個外部高功率、高線性度 RF 輸出放大級。LT5578 不僅節省了成本，而且也降低了功耗。此外，該器件還能夠提供一個 -5dBm 的輸出電平和一個 -160.5dBm/Hz 的上佳輸出噪聲層。該特點使得用戶能夠在保持動態范圍性能的同時可提供最大的發送器信號功率。因此能夠獲得最佳的 ACPR (相鄰?fù)ǖ拦β时? 性能。再者，大多數無源混頻器都具有欠佳的端口至端口隔離度，因而產生了討厭的 LO 信號至 RF 輸出泄漏，為此必需使用一個高抑制 RF 濾波器以提供抑制作用。LT5578 的平衡設計本身將 LO 至 RF 泄漏抑制為 -43dBm (典型值)，從而放寬和降低了對外部濾波處理的要求。這些特性的完美組合造就了一款具成本效益、緊湊和高性能的解決方案。
    LT5578 采用單 3.3V 電源工作、典型靜態電源電流為 152mA。因此 LT5578 具有卓越的性能，而功耗僅為 500mW。該器件采用 24 引線 5mm x 5mm QFN 表面貼裝封裝。以 1,000 片為單位批量購買，每片價格為 5.25 美元。該產品已有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

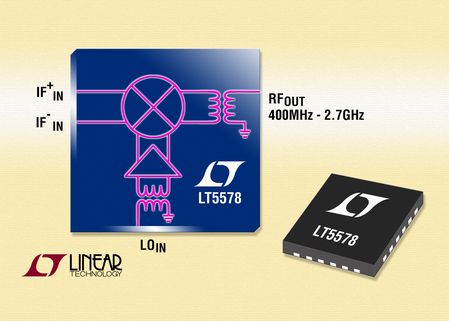

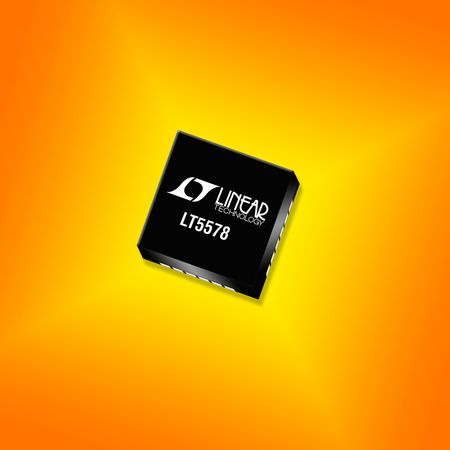

照片說明：寬帶高動態范圍有源上變頻 RF 混頻器

性能概要：LT5578
頻率范圍：400MHz 至 2.7GHz
線性度： 27.3dBm OIP3 (在 900MHz)
         24.3dBm OIP3 (在 1.95GHz)
輸出噪聲層：-161dBm/Hz (在 -5dBm POUT)
轉換增益：1.4dB (在 900MHz)
LO 泄漏 (PLO = -1dBm)：-43dBm
單端 RF 至 LO 接口
