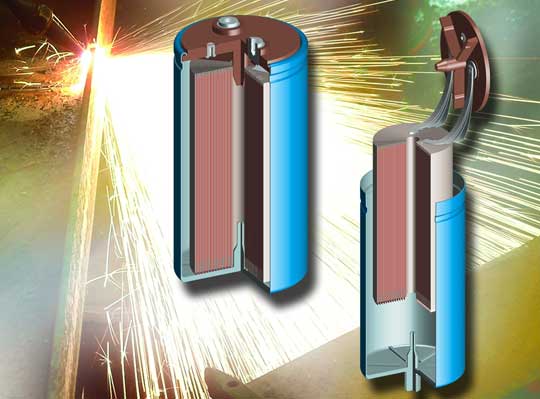

日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，其101/102 PHR-ST螺旋式接線柱功率鋁電容器新增了90mm x 146mm、76mm x 220mm及90mm x 220mm三種更大的外形尺寸，接線柱的長度為13mm。
101/102 PHR-ST 器件現在共有從35mmx 60mm至90mm x 220mm的11種外形尺寸，圓柱形的鋁外殼與圓盤里的藍色套筒和減壓裝置保持絕緣。新的外形尺寸使器件實現了從1F、25V至10,000F、450V的更多容值/電壓組合。
101/102 PHR-ST 電容器在+85℃下的額定紋波電流為49.1A，在+85℃下的使用壽命長達10,000小時至15,000小時。器件采用標準高位M5圓盤上的8mm接線柱，或是新型大電流M6圓盤上的13mm接線柱。電容器符合RoHS指令2002/95/EC。
101/102 PHR-ST器件是采用非固態電解液的極化鋁電解電容器，非常適合高功率開關轉換器中的直流母線電容器和脈沖電源應用中的能量儲存。終端產品包括鐵路和地鐵的鐵路牽引機，單相和三相電機控制，太陽能電池的逆變器，UPS設備，以及醫療和工業設備。
器件規格表
|
編號 |
101 |
102 |
|
外形尺寸 (直徑 x 長，單位:mm) |
35 x 60 至 90 x 220 | |
|
容值范圍 |
220 µF～ 1 F | |
|
容差 |
± 20 % | |
|
紋波電流 |
5.2 A ～49.1 A |
2.1 A ～ 43.2 A |
|
額定電壓范圍 |
25 V ～ 100 V |
200 V ～ 450 V |
|
溫度范圍 |
- 40 ℃ ～ + 85 ℃ | |
|
+85℃下的使用壽命 |
10,000 小時 (D ≤ 50 mm); 15,000 小時 (D ≥ 65 mm) |
10,000 小時 |
|
0 V, +85℃條件下的車間壽命 |
500 小時 | |
|
分規范 |
IEC 60384-4/EN130300 | |
|
氣候類別 IEC 60068 |
40/085/56 | |
來源：Vishay
