Diodes全新推出偏壓、控制及電源管理IC

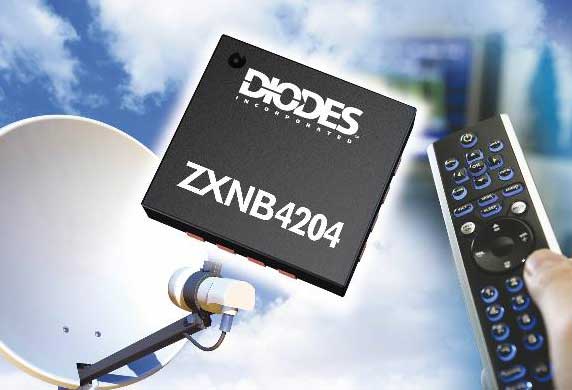

    Diodes公司針對單波段衛星低噪聲模塊 (LNB) 推出一款高集成偏壓、控制及電源管理IC ZXNB4204。該器件可減少分立元件數量和PCB尺寸，同時提高性能和可靠性，妥善地處理場效應管 (FET) 及混頻器偏置、通道檢測和控制，為增加的LNB功能提供了一個穩定的電源。

    該LNB控制器采用3mm x 3mm 16引腳QFN封裝，只需要3個外部元件便可以支持；例如采用有源混頻器 (Active Mixer)，所需的外部元件可減至2個。

    該芯片可為多達4 個砷化鎵 (GaAs) 或高電子流動電晶體場效應管 (HEMT FET) 提供偏置，能夠穩定控制3個低噪聲放大器 (LNA) 級及有源混頻器 (Active Mixer)。ZXNB4204在所有工作條件下均可增強LNB性能，降低產品的調整要求，還可以在導通尖峰和其他故障條件下保護敏感的低噪聲放大器級。

    該芯片采用一個準確的板上電壓檢測器來檢測和切換水平及垂直線性或左右圓形極化信號，以滿足全球所有單波段LNB規范要求。ZXNB4204可拒絕任何由瞬態及其他效應產生的不需要的信號，完全消除了切換出錯，增加了機頂盒 (STB) 的可靠性。

    ZXNB4204還包括一個穩壓器，可以為內部電路和包括中頻增益級 (If Gain Stage) 和本機振蕩器 (Local Oscillator) 在內的附加LNB元件供電。集成的電源管理功能可使LNB控制器有效防止過載、過溫和安裝錯誤。■
