Vishay改進ThermaSim在線MOSFET熱仿真工具

    日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，對其ThermaSim在線MOSFET熱仿真工具進行了改進，為設計者提供更好的仿真精度、效率和用戶友好度。

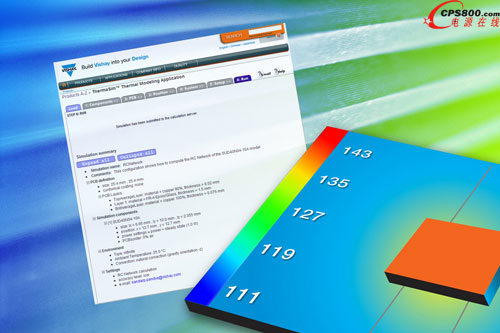

    Vishay的ThermaSim是一個免費工具，可讓設計者在制造原型前，對器件進行細致的熱仿真，從而加快產品上市。ThermaSim是首款使用結構復雜的功率MOSFET模型的在線MOSFET仿真工具，使用有限元分析(FEA)技術生成的MOSFET模型提高了仿真精度。

    設計者還可以定義其他散熱器件，并仿真這些元器件對MOSFET熱行為造成的影響。通過對器件進行仿真，能夠保證針對應用的標準選出最佳的器件，消除熱性能實際測試中的不良后果。

    ThermaSim可用于任何功率MOSFET，而且特別適用于大電流、高溫應用，例如汽車、固定通信、桌面和筆記本電腦，以及工業系統。

    Vishay在以下方面對ThermaSim進行了改進：

    改進仿真精度：

    · 器件焊盤/占位與元器件模型是分開的

    · 更高的內部/外部網格分辨率

    · 新特性：

    · 用戶可以定義和評估焊錫厚度的影響(從0.1mm規定厚度的100%到150%)

    · 現在，用戶可以定義元器件和散熱片之間導熱膠的厚度

    · 器件模型已經考慮到器件和可用PCB板表面之間的氣隙

    · 更多PCB、散熱片和導熱絕緣體材料

    改進仿真效率：

    · 改進網格生成方式

    · 更小的pdf文檔

    改進用戶友好度：

    · 提供多個可下載到用戶環境中進行修改、保存和使用的完整示例

    · 提供用戶提示

    · 限制寄生參數范圍和防止錯誤輸入

    · 可選擇穩態、瞬態或RC網絡仿真

    · 更好的選擇/操作：

    · 在PCB上不同位置的相同器件

    · 從側視圖選擇/編輯內部PCB層

    · 從俯視圖中通過框選進行選擇/編輯

    · 選擇/編輯焊錫厚度

    · 更好的文檔功能：

    · 在運行仿真前，提供整個仿真的可擴展摘要樹

    · 將文件名和定義的注釋文本區返回到仿真結果■
