2A、42V 升壓型轉換器現可提供高溫 H 級和 MP 級版本

    凌力爾特公司 (Linear Technology Corporation) 推出電流模式、固定頻率升壓型 DC/DC 轉換器LT3580的H 級和 MP 級版本， 這些器件具 2A、42V 內部開關。LT3580 在 2.5V 至 32V 的輸入電壓范圍內運作，非常適用于具單節鋰離子電池、汽車輸入等輸入電源的應用。H 級版本在 -40˚C 至 150˚C 的結溫范圍內運作，而 MP 級版本則以 -55˚C 至 125˚C 的結溫運作。相比之下，E 級和 I 級版本的最高結溫為 125˚C。E、I、H 和 MP 級版本的所有電氣性能規格都相同。H 級器件在 -40˚C 至 150˚C 的結溫范圍內經過測試并有保證，非常適用于處于高環境溫度下的汽車和工業應用。類似地，MP 級器件在 -55˚C 至 125˚C 的結溫范圍內經過測試并有保證，非常適用于軍事和航空電子應用，這類應用既要抵御低環境溫度、又要耐受高環境溫度。

    LT3580 可配置為升壓型、SEPIC 或負輸出轉換器。其開關頻率可通過單個電阻器或通過同步至200kHz至2.5MHz 的外部時鐘來設置，從而使設計師能最大限度地減小外部組件尺寸，并避開“噪聲關鍵”頻段。MSOP-8E 封裝與纖巧外部組件相結合，確保了高度緊湊的占板面積，同時最大限度地降低了解決方案成本。

    LT3580HMSE 和 LT3580MPMSE 采用耐熱增強型 MSOP-8E 封裝，有現貨供應。它們的千片批購價分別為每片 2.77 美元和 8.31 美元。

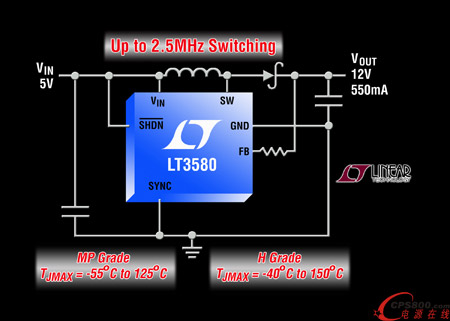

    照片說明： 具寬運作溫度范圍的 42V 升壓型轉換器

    性能概要：LT3580H 和 LT3580MP

    • -40°C 至 150°C 的最高結溫范圍 (H 級)

    • -55°C 至 125°C 的最高結溫范圍 (MP 級)

    • 2A 內部電源開關

    • 可調開關頻率

    • 用單個反饋電阻器設置 VOUT

    • 可同步至外部時鐘

    • 高增益 SHDN 引腳接受慢速變化的輸入信號

    • 寬輸入電壓范圍：2.5V 至 32V

    • 低 VCESAT 開關：300mV/1.5A (典型值)

    • 集成的軟啟動功能

    • 可非常容易地配置為升壓型或負輸出轉換器

    • 用戶可配置的欠壓閉鎖 (UVLO)

    • 纖巧 8 引線 MSOP 封裝■
