現代IT機房，上至為多家大型企業服務的上萬平米面積的大型IDC機房、下至只有一臺部門級服務器的小型辦公室的電腦室，機柜已經成為一種標準配置。服務器、存儲系統、交換機、路由器等所有計算機及網絡交換設備統統安裝在標準的19”機柜中，既避免了紛繁復雜的配線、大大提供了空間的利用率，也使得維修和維護更為簡便。數量和型號如此眾多的IT設備安裝在標準機柜中，也對電力保護系統提出來更高的要求，例如，如何將UPS和IT設備一樣安裝在IT機柜中，又不對這些設備的運行產生很大的影響；又如，如何是IT管理員像管理其計算機設備一樣管理和維護UPS；再如，如何使UPS能隨著柜內IT設備的增加甚至是機柜數量的增加而增容。這些問題都是在為機柜提供電力保護方案時所必須要考慮的。

    以伊頓DX RT 不間斷UPS為核心的伊頓中小企業IT機房的電力保護方案就是為以機柜供電為核心而制定的電力保護方案。

    全球領先的電力設備提供商伊頓公司在調查了中小型IT機房用戶對UPS在結構和功能上的要求和機柜內IT設備的供電特點之后，結合伊頓的技術優勢和豐富的設計經驗而為標準的19英寸IT機柜量身定制出伊頓DX RT不間斷電源系統。

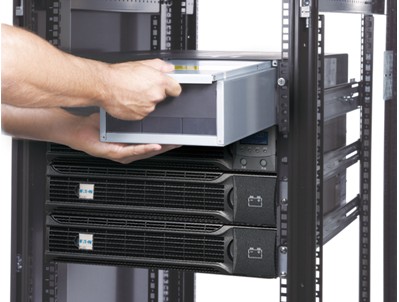

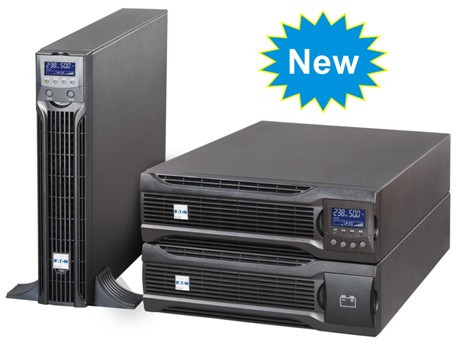

    伊頓DX RT UPS的單機設計功率范圍為1~20KVA, 正好可滿足對擁有1~5個機柜的小型IT機房提供集中式電力保護。伊頓DX RT UPS及其配套設備均設計為RT型，即可以滿足用戶在標準IT機柜內安裝使用，也可為沒有機柜的普通電腦設備的保護而提供立式安裝的支持能力。伊頓DX RT特有的格柵式前面板設計和獨特的構件設計使得無論是機架式安裝還是立式安裝都非常簡便且美觀。加之可任意旋轉的監控操作面板，方便用戶操作使用。其帶藍色背光的液晶顯示面板可以在UPS出現任何狀況的時候自動點亮背光，顯示UPS狀態和參數的白色字體在藍色背光的映襯下格外顯眼，使得IT管理員透過機柜的玻璃柜門就可清晰地看到的UPS的工作信息。

    伊頓DX RT UPS秉承了伊頓先進的UPS的設計理念和控制技術，不僅使得智能化程度大大提高，而且使得UPS的集成度非常之高，從而整機的體積非常小，6~20KVA的功率范圍內的UPS主機只有3U的高度，功率密度非常大，縮小了對機柜空間的占用，節省下來寶貴的機柜空間用于安裝IT應用設備，大大提高了機柜的利用率。

    伊頓先進的設計理念和控制技術為用戶帶的另一大益處在于提高了對電力能源的利用率。伊頓DX RT UPS設計為0.9的輸出功率因數，可全面滿足對絕大多數IT設備對功率因數上的要求，特別是與現代新型的IT設備的輸入功率因數完全匹配。加之伊頓DX RT在實用功率段的效率可達90%，甚至到92%以上，使得DX RT UPS能以極高的轉換效率工作，使絕大多數電力能源都用到了它所保護的IT設備上，自身的功耗很低，降低了對能源的浪費，提高了電力能源的利用率。

    也正是由于伊頓DX RT的高效率的能力轉換，自身的耗電量很小，它本身產生的熱量也很小。在功率密度很大的IT機柜內部，大量的IT設備的長時間的工作已經產生了很大的熱量，伊頓DX RT的加入，不會顯著提高機柜內部的熱量聚集，從而不會使機柜內的溫度產生非常明顯的升高，而不會迫使用戶由于在機柜內安裝了一臺UPS而必須去改造機柜內的冷卻系統。

    考慮到伊頓UPS所保護的設備往往都是用戶非常關鍵的應用系統，為了提高UPS系統的可靠型，用戶往往希望能采用冗余供電系統方案來為其關鍵的設備提供更高等級的電力保護。對于小功率的伊頓DX RT單相UPS系統來說，可以選擇并機套件來將DX RT UPS單機系統升級為并機系統，這樣在一個IT機柜內的兩臺DX RT UPS就可以工作在1+1冗余并機工作狀態，為這個機柜內的關鍵的應用設備提供冗余保護功能，UPS保護系統的可靠性將成倍提高。

    此外，對于隨著業務的增長而不斷增加IT設備的用戶而提出的增容的需求，我們還可根據應用功率的增加，適時的在機柜內增加DX RT UPS的數量來提供N+1的增容能力。此時，在一個IT機柜內部的多臺伊頓DX RT UPS就成為一套可堆疊的模塊化UPS系統來為整個IT機房提供可靠的冗余供電保護。

    以刀片式服務器為代表的現代IT設備中，往往會采用雙電源的結構，一旦一路電源失效，另一路備用電源能繼續工作。用戶往往會要求我們能充分利用這類IT設備的特點，能為這類設備雙路UPS保護。但是對于只有單電源結構的IT設備，用戶為了最大限度地為這些設備提供冗余電源保護，往往也要求我們UPS能模擬雙電源IT設備的構造，也為它們提供雙路供電的自動切換功能。此時，伊頓的另一個配套設備伊頓16A STS就成為DX RT保護系統中的另一個關鍵設備。

    在一個19”機柜內，使用兩臺獨立供電的伊頓DX RT UPS系統和一臺伊頓STS切換系統就可堆疊出為只有單電源結構的IT設備提供的雙路供電保護系統。在正常的情況下，兩臺UPS中的一臺通過STS為機柜內的應用系統提供電力保護。由于某種原因，這路供電系統停止輸出，STS會偵測出DX RT發出的工作狀態信號，適時地自動切換到另一臺DX RT UPS的輸出上(即另一路供電系統上)繼續為應用設備提供電力保護。如果STS得到DX RT傳送的第一路供電系統已回復的信息后，它又會適時地轉換回到第一路UPS的輸出保護上。這樣就實現了對普通應用設備的雙路供電保護功能了。

    作為伊頓新一代的IT機房高性能UPS的代表，Eaton DX RT UPS具有很高的智能化，無論是上一代的伊頓UPS監控軟件LanSafe，還是新一代的基于網頁瀏覽器的伊頓智能化電力監控管理系統(IPM)軟件，甚至是伊頓全球的電力質量監測系統Power Xpert均可實現對Eaton DX RT的監控管理。無論是只有一臺伊頓DX RT UPS的小型IT用戶，還是擁有成百上千臺的包括伊頓DX RT在內的伊頓UPS系統的大型全球用戶均可通過伊頓提供的不同級別監控方案來實現對UPS的遠程監控及管理。■
