凌力爾特推出低功耗14位8通道微型模塊ADC系列產品

    日前，凌力爾特公司推出低功耗 14 位、80Msps、105Msps 和 125Msps 的 8 通道微型模塊(µModule®)ADC 系列產品。這些器件能夠在小尺寸提供卓越的 AC 性能和低功耗。LTM9011-14 是一個 8 通道、14 位、125Msps ADC，能夠在基帶提供 73.1dB 信噪比 (SNR) 和 88dB 無寄生動態范圍 (SFDR)。該器件的每通道僅消耗 140mW。80Msps 的 LTM9009-14 和 105Msps 的 LTM9010-14 的功耗分別為每通道 94mW 和 113mW。LTM9011系列的器件從 1.8V 模擬和數字電源工作，含有休眠模式，在該模式時將功耗降至僅為 2mW。無論是以滿速率工作還是以休眠模式工作，這個 ADC 都極大地降低了高速多通道設計的功率預算，例如在多輸入多輸出 (MIMO) WiMAX/LTE、遠程射頻前端 (RRH)、軍用抗干擾設備、雷達、醫療成像和超聲波應用等。

    數據以串行 LVDS 格式從 LTM9011 輸出，旨在最大限度地減少數據線的數量。在 125Msps 采樣速率下，每個通道一次輸出兩個位，每個 ADC 使用兩條線道。當采樣速率低于 62Msps 時，提供了每個通道一次輸出一個位的選項。LTM9011 在一個扁平 140 引腳 11.25mm x 9mm BGA µModule 封裝中提供了串行數據通信及 8 個同時采樣 ADC。此外，該器件還集成了旁路電容并提供了直通式引出腳配置，從而降低了排布數據 I/O 線所需的電路板面積，并且簡化了布局。

    LTM9011  包括一個 SPI 兼容型接口，允許用戶在多種數據設定值當中進行選擇，以減少數字反饋并簡化設計。選項包括一個用于減少數字反饋的數據輸出隨機函數發生器、7 種可編程 LDVS 輸出電流水平、內部 100Ω LVDS 輸出終端電阻器和數字輸出測試圖形。這些設定值可通過 SPI 或硬連線來設置，以精簡操作模式的組合。

    LTM9011 是引腳兼容型 8 通道 ADC 系列中的第一款器件，可以在 25Msps 至 125Msps 范圍內提供14位和12位的分辨率。14 位 125Msps 器件起價為 191.45 美元。

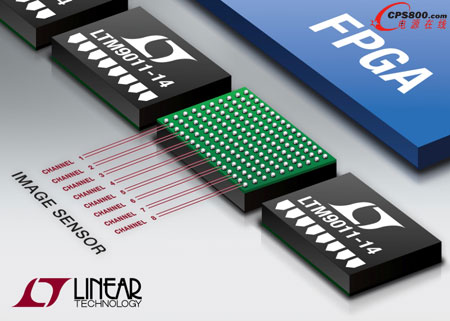

    照片說明：具小占板面積的 14 位 125Msps 8 通道µModule ADC

    性能概要：LTM9011

    ·         8 通道同步采樣 ADC

    ·         73.1dB SNR (14 位分辨率)

    ·         88dB SFDR

    ·         低功率：在 125Msps 時消耗 1.12W (每通道 140mW)

    ·         單 1.8V 模擬和數字電源

    ·         串行 LVDS 輸出

    ·         可選的輸入范圍：1VP-P 至 2VP-P

    ·         800MHz 滿功率帶寬采樣及保持 (S/H)

    ·         可選數據輸出隨機函數發生器

    ·          可選時鐘占空比穩定器

    ·         2mW 休眠和 170mW 打盹模式

    ·          用于配置的串行 SPI 端口

    ·         140 引腳 (11.25mm x 9mm) BGA µModule 封裝■
