東芝支持功能安全的車載無刷電機預驅IC的樣品出貨即將開始

　　中國上海，2021年9月28日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，已開始供應“TB9083FTG”的測試樣品，這是一種面向汽車應用的預驅IC（其中包括電動轉向助力系統和電氣制動器使用的無刷電機）。

　　東芝將在2022年1月提供最終樣品，并將在2022年12月開始量產。

　　

　　TB9083FTG是一種3相預驅IC，能夠控制和驅動用于驅動3相直流無刷電機的外置N溝道功率MOSFET。該產品支持ASIL-D[1]功能安全規范[2]且符合ISO 26262標準第二版的要求，適用于高安全級別的汽車系統。

　　這種新型IC內置三通道預驅，用于控制和驅動電機與電源的安全繼電器。這樣可以消除對外部組件的需要，有助于減少部件數量。

　　TB9083FTG采用P-VQFN48-0707-0.50-005小型封裝（7.0mm(7.0mm（典型值）），具備可焊錫側翼[3]結構。由于對冗余設計的需要限制了電子控制單元的占板面積，因此采用這種小型封裝有助于減小總貼裝面積。

　　應用：

　　汽車設備

　　-電動轉向助力系統、電動制動器、各類型的泵機等

　　特性：

　　支持功能安全

　　-根據ISO 26262第二版的要求開發

　　-安全手冊和安全分析報告

　　-內置功能冗余、ABIST[4]和LBIST[5]

　　-帶有CRC[6]校驗功能的SPI[7]接口

　　3相預驅

　　-能夠控制并驅動3相功率MOSFET（N溝道(6個）

　　-PWM斬波頻率最高可設置為20KHz

　　用于安全繼電器內置三通道預驅

　　-不僅能為電機每相控制／驅動三個繼電器；同時也能單通道控制／驅動電機的全部三個繼電器及另外兩個通道控制／驅動電源繼電器。

　　內置用于電機電流檢測的放大器

　　-用于放大3相分流電阻上產生的電壓，提供6種增益控制

　　小型封裝

　　-小型表面貼裝可焊錫側翼結構，配備裸焊盤（E-pad）P-VQFN48-0707-0.50-005封裝[8]

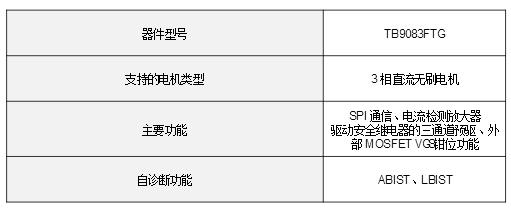

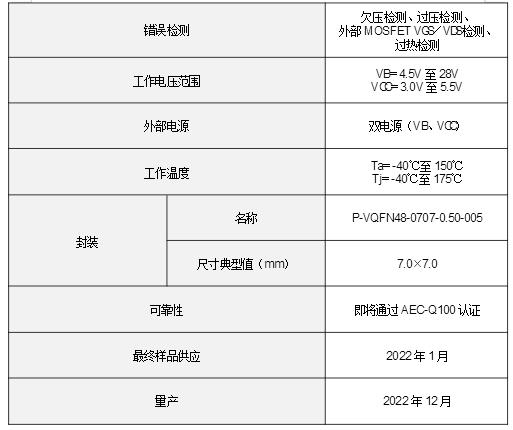

　　主要規格：

　　注：

　　[1]ASIL（汽車安全完整性等級）：ISO 26262功能安全標準中要求最嚴格的汽車安全等級。

　　[2]以最大限度降低系統失效造成的風險為目的的功能安全標準。ISO 26262認證的目的是確認一家公司為汽車應用的電氣電子（E/E）系統生產的產品或生產此類產品的工藝流程符合ISO 26262標準的嚴格規定，同時為第三方提供獨立評估潛在供應商能力的手段。

　　[3]封裝的側出線形狀。

　　[4]ABIST（模擬內置自測）

　　[5]LBIST（邏輯內置自測）

　　[6]SPI（串行外圍設備接口）

　　[7]CRC（循環冗余校驗）

　　[8]E-pad（裸焊盤）：封裝背側的金屬框架
