凌力爾特推出750mA、42V 降壓型開關穩壓器LT3973

    凌力爾特公司推出750mA、42V 降壓型開關穩壓器LT3973，該器件具集成的升壓和箝位二極管。在無負載備用情況下，其突發模式 (Burst Mode®) 工作可保持靜態電流低于 2.5µA。LT3973 的 4.2V 至 42V 輸入電壓范圍使其非常適用于汽車和工業應用。其內部 1.2A 開關在電壓低至 1.21V 時可提供高達 750mA 的連續輸出電流。該器件的突發模式工作提供超低靜態電流，從而使其非常適用于諸如汽車或工業系統等應用，因?yàn)檫@類系統需要始終保持接通工作和最佳電池壽命。

    當輸出電壓降至低于設定的輸出電壓時，LT3973 的獨特設計可保持僅為 530mV 的最低壓差電壓，非常適用于會出現諸如汽車?yán)滠嚢l(fā)動等情況的應用。開關頻率從 200kHz 至 2.2MHz 是用戶可編程的，從而使設計師能優化效率，同時避開關鍵噪聲敏感頻段。其 10 引線 3mm x 3mm DFN-10 (或耐熱增強型 MSOP) 封裝結合高開關頻率，允許使用很小的外部電感器和電容器，從而可構成占板面積非常緊湊、熱效率很高的解決方案。

    LT3973 采用一個高效率 250mVCESAT 開關，必要的升壓和箝位二極管、振蕩器、控制和邏輯電路都集成到單個芯片中。低紋波突發模式工作在低輸出電流時維持高效率，同時保持輸出紋波低于 10mVPK-PK。特殊設計方法和新的高壓工藝可在很寬的輸入電壓范圍內實現高效率，而且 LT3973 的電流模式拓?fù)淇蓪?shí)現快速瞬態響應和卓越的環路穩定性。其他特點包括電源良好標記、內部箝位二極管限流和過熱保護。

    LT3973EDD 采用 3mm x 3mm DFN-10 封裝，LT3973EMSE 采用耐熱增強型 MSOP-10 封裝，千片批購價分別為每片 2.75 美元和 2.85 美元。LT3973IDD 和 LT3973IMSE 經過測試，在 -40°C 至 125°C 的工作節溫范圍內有保證，千片批購價分別為每片 3.03 美元和 3.14 美元。LT3973HDD 和 LT3973HMSE 也經過測試，在 -40°C 至 150°C 的工作節溫范圍內有保證，千片批購價分別為每片 3.38 美元和 3.49 美元。所有版本都有現貨供應。

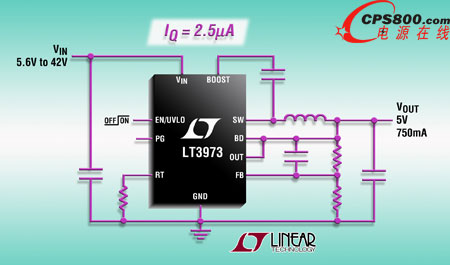

    照片說明：IQ 為 2.5µA 的 42V、750mA (IOUT)、2.2MHz 降壓型 DC/DC 轉換器

    性能概要：LT3973

    · 超低靜態電流

    · 12VIN 至 3.3VOUT 時 IQ 為 2.5µA

    · 低紋波突發模式工作，輸出紋波 <10mVP-P

    · 寬輸入電壓范圍：在 4.2V 至 42V 范圍內工作

    · 可調開關頻率：200kHz 至 2.2MHz

    · 集成的升壓和箝位二極管

    · 750mA 輸出電流

    · 卓越的啟動和壓差性能

    · 準確的可編程欠壓閉鎖

    · 低停機電流：IQ = 0.75µA

    · 內部箝位二極管限流

    · 電源良好標記

    · 過熱停機

    · 小型、耐熱增強型 10 引線 MSOP 和 (3mm x 3mm) DFN 封裝

    · IQ 為 2.5µA 的 42V、750mA (IOUT)、2.2MHz 降壓型 DC/DC 轉換器<
