開環電流傳感器在通信電源中的應用

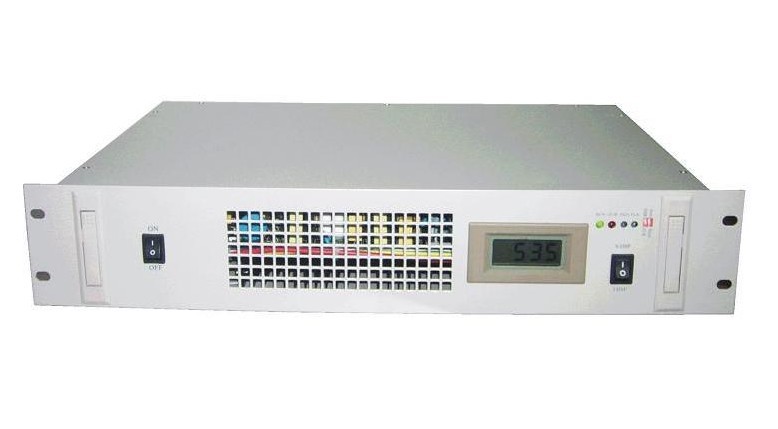

    通信電源是整個通信網絡的關鍵基礎設施，但是通信電源在整個通信行業中占的比例并不大。電信運營商在電源產品上的采購主要是每年的設備維護和系統設，其中電源設備的維護通常占采購量的比重更高。電信運營商每年用于電源系統的建設上的費用相對較少，除非電信系統需要大規模的升級或者擴建，運營商才會增加電源設備的采購量

    它通過DC-AC-DC變換，高效率地產生一路或多路穩定直流電壓或電流。通信電源中還必須設置電流檢測與過流保護電路，并要求其動作靈敏、快速、可靠。通信電源中被檢測的電流既有直流又有交流，若用電阻直接取樣檢測功率損耗大，且輸入輸出沒有隔離，而用電流互感器一般只能檢測交流。JCE30-XP電流傳感器可以克服上述不足，很適合用做通信電源的電流檢測和過流保護，并且在低溫條件下可以正常工作，溫飄低

    2、電流傳感器的原理及特點

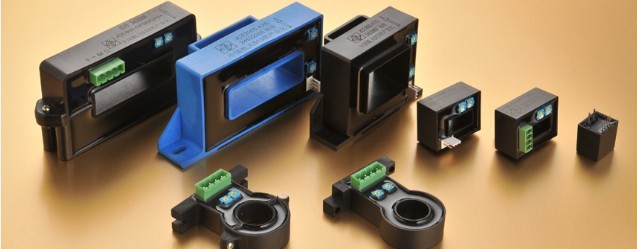

    霍爾原理電流傳感器是基于霍爾磁平衡原理（閉環）和霍爾直測式（開環）兩種基本原理，兩種原理形式如下：

    計算公式：原邊電流IP產生的磁通被高品質磁芯聚集在磁路中，霍爾元件固定在很小的氣隙中，對磁通進行線性檢測，霍爾器件輸出的霍爾電壓經過特殊電路處理后，副邊輸出與原邊波形一致的跟隨輸出電壓，此電壓能夠精確反映原邊電流的變化。

    3、使用方法

    開關電源DC-AC-DC變換電路的核心部分是DC-AC逆變電路，但其經常受到各種干擾或負載故障造成過流或短路，為了防止過流或短路造成損壞，必須配備過流保護電路，當發生過流或短路時，及時檢出并通過過流保護電路封鎖開關電源中DC-AC逆變電路中的功率開關管的驅動信號，關斷功率開關管，從而使逆變電路停止工作，以切斷故障。當用JCE30-XP電流傳感器檢測電流時，其安放位置由發生故障時電流的流過路徑?jīng)Q定，對于由單個開關管構成的逆變電路來說情況比較簡單。

    只要監視的電流是否異常就可以判斷逆變橋是否有故障，因為短路能量主要來自電容的放電，通常采用2個電流傳感器來監視,2只橋臂，當發生過流或短路時，檢測電路輸出電平高于門限電平，于是比較器輸出高電平加到逆變電路中功率開關管的PWM控制器的過流保護點，封鎖PWM脈沖輸出，使全橋變換器停止工作

    4、主要技術指標

    額定測量電流IPN： 3 5 10 15 20 25 50 A

    測量范圍IP： ±9 15 30 45 60 70 150 A

    額定測量輸出VM： 4V

    電源電壓(±5%)： ±12V~±15V

    電流消耗IC： ≤15mA

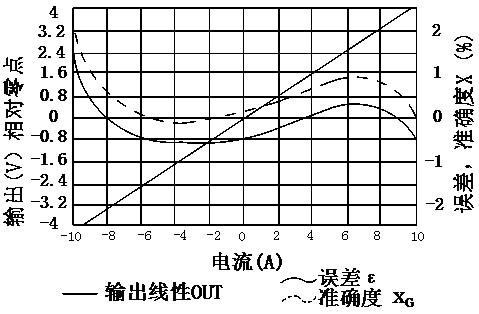

    精度X： —準確度 XG(@ VPN,TA=+25℃)： ±1%

    —非線性度εL(@ VPN，TA=+25℃)： ±1%

    —零點偏移VO： ≤±40mV(@+25℃)

    —溫度偏移 VOT： ≤±1.5mV/K

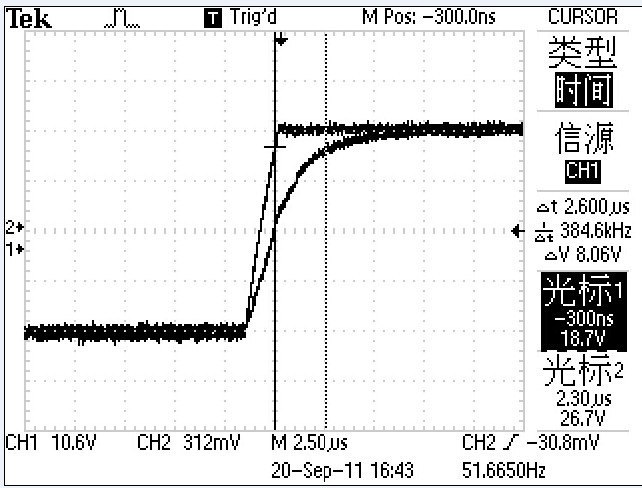

    —響應時間 tr (@90% of VP max)： ≤3us

    —工作頻率 f： DC-50KHz

    耐壓Vd： 一次側回路對二次側回路之間耐壓： 3kV/50Hz/1min

    工作溫度TA： -25ºC~+85ºC

    儲存溫度TS： -25 ºC~+85ºC

    負載電阻(@IPN）： >10KΩ

    重量m： 8g×(1±10%)

    標準： EN50178

    5、結束語

    以上內容介紹了霍爾電流傳感器的基本特點及應用，通過霍爾電流傳感器在通信電源中對于電路中電流的檢測，可以增加通信電源的穩定性，JCE30-XP可以同時測量交流、直流、脈沖、高頻電流，基于以上基本特性，產品可以應用于電源、電鍍、電力電子、光伏、逆變、變頻器等中高端產品中。<
