一、概述
　　ZDT－1型直流自動調壓裝置是將硅堆模塊、直流接觸器、電壓自動檢測模板及中間繼電器組合而成。該裝置根據電壓自動檢測板對控制母線電壓巡檢的信息，自動送出相應的控制信號。驅動執行接觸器，通過執行接觸器的“分”或“合”，來達到調壓硅堆模塊的“ 投入”與“退出”，從而改變控制母線電壓值，使控制母線電壓保持在額定值的范圍內。
　　該裝置也可運行在手動調壓狀態。這時通過轉換開關處于不同的狀態，強制吸合或發斷執行接觸器，從而調節控制母線電壓的大小。

二、調壓裝置原理接線

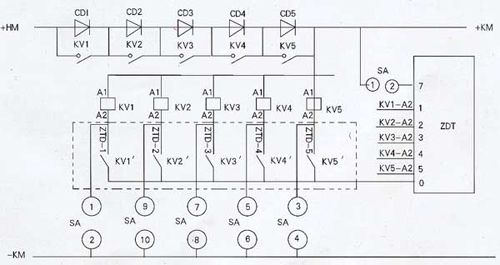

　　ZDT－1型直流自動調壓裝置，其原理接線見附圖。

三、調壓裝置特點
　　⑴調節、執行器件、降壓硅堆一體化結構，大大簡化用戶的安裝使用。
　　⑵調節方式可自動、手動，方便用戶選擇。
　　⑶降壓硅鏈模塊化，模塊尺寸：105mm×66mm×30mm
　　⑷降壓硅堆模塊其管芯與銅基板（即外殼）之間絕緣，并承受2500伏以上的有效電壓。因此，使用時可把一個或幾個模塊同時安裝在成套裝置的接地外殼上，或安裝在接地的同一散熱器上，從而大大簡化了連線和安裝結構，縮小裝置的體積，提高了裝置的可靠性。

四、主要技術參數
　　⑴降壓范圍：0~50V
　　⑵降壓分組：5V、7V、10V（可根據用戶要求制作）
　　⑶額定電流：5A~60A
　　⑷穩壓精度：≤2％
　　⑸模塊反向電壓：≥1200V
　　⑹單模塊降壓偏差范圍：當通過電流在輕載（如1－2A）到額定負載（5A－60A）范圍內變化時，每個硅堆模塊降壓偏差≤0.5V
　　⑺調壓裝置外型尺寸：
　　該裝置采用箱式結構，外形尺寸：長×深×高
　　400mm×360mm×230mm
　　⑻調壓裝置對外連接：簡單（輸入±HM，輸出±KM）
