一、概述

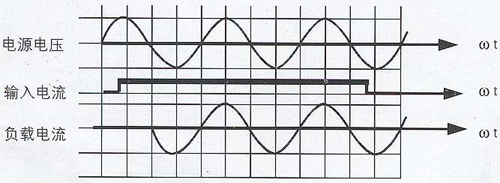

　　電力半導體交流開關模塊是一種四端（二個輸入端和二個輸出端）無觸點的通斷電子開關，它是由二個反并聯晶閘管和一個過零觸發電路組成，并封裝在同一外殼內，形成輸入、輸出端與模塊銅底板之間絕緣（絕緣耐壓≥2.5KVRMS）的絕緣型模塊。當輸入端施加觸發信號后，其主動電路即呈導通狀態而無觸發信號時，即呈阻斷狀態，但因觸發電路是過零觸發，所以輸出器件的導通時刻將延遲到交流正弦波零點交越附近（一般為±15左右）所規定的電壓，其工作波形如圖1

　　電力半導體交流開關模塊（國家級新產品、國內首創、國家專利、通過省級技術鑒定）的特點是功率大，目前生產電流50A－1000A、電壓800V－1800V；半導體芯片均采用進口玻璃鈍化方形芯片，因模塊電參數一致性好、可靠性高；過零觸發電路簡單可靠、靜態dv／dt能力強；由于采用光電隔離技術，使輸入與輸出端之間的絕緣耐壓高達7.5V；模塊銅底板與輸入、輸出端之間具有≥2.5KV有效值的安全絕緣耐壓，因此，可以把幾個交流開關同時安裝在同一接地的散熱器上，使用安全、方便、可靠；能與邏輯電路兼容，可方便地用于計算機的輸出接口上，是計算機和自動控制設備的理想配套器件；與有觸點的機械開關相比，具有體積小、重量輕、開關速度快、靈敏度高、動作無噪音、防爆、無火花、壽命長、免維護、耐振動、抗沖擊、可靠性高等優點，因此，這種交流開關模塊已被廣泛用于計算機的外圍接口和裝置上，用于恒溫控制、調光、調溫、調功，交流電機控制，電磁閥控制，單相和三相交流無觸點動力開關，數控機械，遙控及保護系統以及各種工業自動化裝置內，這對解決機電一體化、小型化、自動化、抗干擾、防爆等提供了可靠的元器件物質基礎。

二、技術參數和原理結構圖
（一）技術參數
1、輸入特性：
　　⑴額定信號電壓 D.C.12V
　　⑵全開通信號電壓 ≤8.5V
　　⑶全開通信號電流 ≤6mA
　　⑷全關斷信號電壓 ≥6.0V
　　⑸全關斷信號電流 ≥2.5mA
2、輸出特性：
　　額定電壓（交流） 220V、380V等
　　通態電流有效值 55A、90A、110A、130A、160A、200A、250A、300A、350A、500A、600A、700A、800A、900A、1000A
　　通態峰值電壓降 ≤1.8V
　　斷態峰值電壓 800V、1000V、1200V、1400V、1600V、1800V
　　輸入信號端、輸出端與模塊銅底板之間絕緣耐壓≥2.5KVRMS
　　輸入輸出端之間的絕緣耐壓為7.5KV
