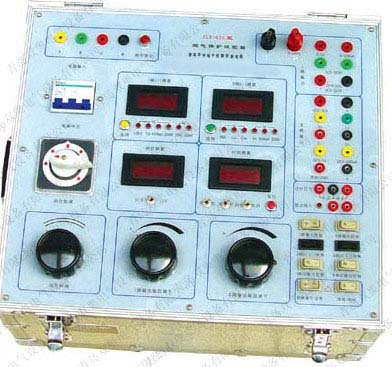

SH--Ⅲ型繼電保護測試儀
一主要功能
具有三相57V/100V電壓輸出，并同時輸出最大0—100A電流，可對距離保護單元進行測試，也可對單元件繼電器進行測試。
可模擬單相接地或兩相短路故障。
可進行動態模擬故障。
可進行時間測量試驗。
具有兩路交流電流輸出，可對差動繼電器進行試驗。
具有Ⅰ路電壓或電流相對Ⅱ路電壓或電流00-- 3600角度調節，滿足功率方向繼電器試驗。
具有兩路交直流電流、電壓輸出，滿足各種中間繼電器及其它繼電器試驗。
可對信號及執行元件試驗。

二主要技術指標
1、輸入：三相380V/220V+N            1KVA
2、輸出：
Ⅰ路： AC  0—500.0mA
             AC  0—5.00A
             AC  0—100.0A
             AC  0—250.0V
             DC  0—350.0V
             DC  0—20.00A
Ⅱ路： AC  UAN、UBN、UCN    0—57.0V （5A）
             AC  UAB、UBC、UCA   0—100.0V（5A）
             AC  0—50.00A
             DC  0—350.0V
             DC  0—10.00A
3、Ⅰ路電壓或電流相對Ⅱ路電流或電壓作00-- 3600移相。
4、測量范圍
電壓范圍：0—500V
電流范圍：0—500.0mA—5.00A—50.00A—100.0A
角度范圍：00-- 3600
時間范圍：0—999.999S
