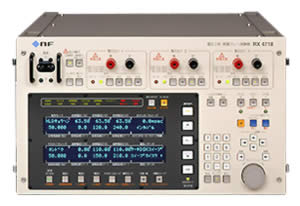

電壓三相繼電保護測試儀
RX 4718
V3 PROTECTIVE RELAY TESTER
|
電壓三相測試儀功率增加、功能增強
|
| 本機是一種能輸出各相100VA的電壓三相無失真繼電測試儀。與以往的測試儀*相比較，輸出容量增加到2倍、而且新裝備了輸出切換器和直流輸出等。當然，三相設定等以往的功能照樣保留。使用的方便性也更加提高，各種各樣的測試可以非常順暢地進行 |
|
|
| 右側面 單相（短路/地線）/三相（1L/2L）切換輸出 | | |
|
- 輸出容量與以往的測試儀*相比較增加到2倍。在125V量程實現了100VA/相。
- 除了交流輸出之外，還增加了直流輸出。（在輸出時，選擇其中之一。）
- 內置輸出切換器。單相（短路/地線）/三相（1L/2L）切換輸出。
- 響應輸入最多可擴展到255個通道（選購件）。
- 以往的測試儀*相比較，增加了一位數字的振幅設定位數。
- 為了測試失調檢測繼電器，裝備了SOR急變模式。
- 可用外部啟動信號來啟動時間計數器。（計數器可獨立使用）
- 在正面控制面板上追加了輸出全部ON/OFF開關。
- 在正面控制面板上追加了正面端子/側面端子切換開關。
- 輸出頻率50Hz固定、60Hz固定、內部可變頻率（10Hz～200Hz）、外同步、線路同步可選。
- 裝備自動掃描功能、控制面板設定存儲、主/從功能、諧波加法運算功能、GPIB、電源輸入100V/200V自動切換、……等。
＊ 與本公司4708/4710、4708A/4710A、REX 4708A/REX 4710A相比較。
※ 也可供面向海外的規格。詳情請與本公司接洽。 |
■RX 4717/RX 4718 繼電保護測試儀
| 注意： |
| ●無特別說明時單位為有效值 |
| ●上述額定值為輸出頻率在48Hz～62Hz時 |
| ●上述額定值為環境溫度在0～+40℃時 |
| ●輸出電壓在電壓和電流的各輸出端子上規定。 相位由各輸出相對值來規定。 |
| ●急變·掃描僅在電壓與電流輸出都在同一量程內時方可 |
●交流輸出
| 型 號 |
RX 4717 |
RX 4718 |
| 輸出要素 |
電壓1要素 |
電流1要素 |
電壓3要素 |
| 輸出量程 |
恒定電壓輸出單相 |
恒定電流輸出單相 |
恒定電壓輸出三相 |
| 40V |
125V |
250V |
0.4A |
4A |
20A |
40V |
125V |
250V |
| 交流輸出電壓范圍 |
0～40V |
0～125V |
0～250V |
10Vmax |
10Vmax |
18Vmax*1 |
0～40V |
0～125V |
0～250V |
| 交流輸出電流范圍 |
0.2Amax |
0.8Amax*2 |
0.2Amax |
0～0.4A |
0～4A |
0～20A |
0.2Amax |
0.8Amax*3 |
0.2Amax |
| 額定負荷*3 |
200Ω |
156Ω |
1250Ω |
25Ω |
2.5Ω |
0.45Ω*4 |
200Ω |
156Ω |
1250Ω |
| 輸出容量 |
8VA |
100VA |
50VA |
4VA |
40VA |
180VA*1 |
8VA |
100VA |
50VA |
| 設定分辨率 |
振幅 |
1mV |
0.01V |
0.01V |
0.01mA |
0.1mA |
1mA |
1mV |
0.01V |
0.01V |
| 相位 |
0.1° |
*1 RX 4717的20A量程的輸出電壓18V max為最大10A輸出。
（參閱輸出電流-輸出電壓特性圖）
*2 125V×0.8A=100VA（在小于63.5V時電流受到限制）。
*3 電壓輸出額定負荷為在最大電壓輸出時的可使用最小電阻值，
電流輸出額定負荷為在最大電流輸出時的可使用最大電阻值。
*4 10A輸出時最大為1.8Ω。
|
| ●交流輸出
| 型 號 |
RX 4717 |
RX 4718 |
| 額定時間 |
連續 |
| 允許負荷功率因數 |
0.7～1.0（延遲） |
| 振幅精確度 *5 |
小于全量程的±0.5% , 0.2% typ. |
| 相位設定范圍 |
－359.9°～＋359.9°（延遲設定） |
| 相位精確度 *6 |
小于±0.5°, ±0.3°typ |
| 負荷調節 |
振幅 |
小于±0.2% |
| 相位 |
小于±0.2° |
| 線路調節 |
振幅 |
小于±0.1% |
| 相位 |
小于±0.1° |
| 失真系數 *6 |
小于±0.5% |
| *5 純電阻額定負荷時。 *6 純電阻額定負荷·額定輸出時。 |
 |
●信號發生部分
| 型 號 |
RX 4717 |
RX 4718 |
| 模式 |
50Hz固定、60Hz固定、內部可變、外同步、線路同步（外同步、線路同步在頻率急變、頻率掃描時不能使用。） |
| 頻率范圍（內部可變） |
10.000Hz~200.000Hz 分辨率1mHz 精確度小于±30ppm |
| 外同步頻率范圍 |
45Hz~65Hz 同步穩定時間 小于1秒 |
| 輸出波形 |
正弦波、諧波、直流、任意波（任意波用GPIB、RS-232C來設定數據） |
| 諧波模式 |
| 多次加法運算（諧波1設定）： |
|
次數1～25次 |
|
振幅0～100%（分辨率0.1%） |
|
相位0～359°（分辨率1°） |
| 1波加法運算（諧波2設定）： |
|
次數1～25次中的任何一波 |
|
僅限電流輸出 |
|
振幅相位連續可變、可非同步設定 | |
| 多次加法運算（諧波1設定） |
|
次數1～25次 |
|
振幅0～100%（分辨率0.1%） |
|
相位0～359°（分辨率1°） | |
●信號發生部分
| 型 號 |
RX 4717 |
RX 4718 |
| 手動模式 |
根據控制面板上的設定，自由地輸出正常/故障狀態。控制頻率、輸出振幅、相位、波形輸出 |
急
變
模
式 |
急變動作 |
保持、不保持兩種動作 |
| 急變要素 |
頻率、輸出振幅、相位、波形 |
| 急變開始相位 |
0～359.9°（分辨率0.1°） |
| 預觸發時間 |
10～6000ms（分辨率1ms） |
| 故障持續時間 |
0.001～65.000s （強制「正常」恢復時間） |
| 消振時間 |
1～100ms 1ms分辨率以及關閉 |
| 動作·恢復同時測量模式 |
在一次急變中、同時測量動作時間與恢復時間（僅在間隔中計數器動作） |
| 掃描模式 |
關于頻率、相位、振幅，自動在正常與故障之間掃描，用解扣信號自動停止掃描，由此測量保護繼電器的動作值和恢復值。
掃描時間：1.0～1000s（分辨率0.1s） 也可用手動掃描（修正撥盤） |
| 搜索掃描模式 |
反復進行指定次數的掃描，測量動作值 |
| 圓盤形搜索掃描模式 |
從最初啟動動作時間很慢的圓盤形保護繼電器開始、進行搜索掃描、在短時間內測量更加準確的動作值 |
| 95測試模式 |
在一次掃描中、測量動作頻率、動作時間、恢復頻率、恢復時間 |
| SOR急變模式 |
測試失調檢測繼電器 |
●計時器
| 型 號 |
RX 4717 |
RX 4718 |
| 測量模式 |
通過連接來自保護繼電器的解扣信號，測量保護繼電器的動作時間（動態特性） |
| 間隔、單發、序列、開始計測共四種模式 |
| 測量范圍 |
0～9999.9ms、10.000～99.999s、100.00s～999.99s共三種量程 自動量程切換 |
| 測量精確度 |
±（0.01％＋1digit） |
●外部輸入輸出信號
| 型 號 |
RX 4717 |
RX 4718 |
| 用于外部放大器的信號輸出 |
1Vrms（各量程額定值設定時） |
| 用于放大器的外部信號輸入 |
1Vrms（各量程額定輸出） |
| 動作開始信號輸入 |
電壓信號輸入（懸浮）：范圍0～+130V、閾值電壓+2.5V
觸點信號輸入（懸浮）：開路電壓+5V、短路電流10mA |
| 解扣信號輸入 |
電壓信號輸入（懸浮）：范圍0～+130V、閾值電壓+2.5V、+8V、+50V
觸點信號輸入（懸浮）：開路電壓+5V、短路電流10mA |
| 急變指令信號輸入 |
范圍0～+130V、閾值電壓+2.5V |
| 急變指令延遲信號輸出 |
TTL信號、0V～+5V、公共端為機殼電位 |
| 急變指令直接信號輸出 |
TTL信號、0V～+5V、公共端為機殼電位 |
| 預觸發信號輸出 |
TTL信號、電壓信號輸出0V～+5V（公共端為機殼電位）、以及觸點信號輸出（懸浮） |
| 頻率同步信號輸入 |
范圍-130V～+130V、閾值電壓+2.5V、公共端為機殼電位 |
范圍-30V～+30V、閾值電壓+2.5V、公共端為機殼電位 |
| 頻率同步信號輸出 |
TTL信號、范圍0V～+5V、公共端為機殼電位 |
| 用于TPR的頻率同步信號輸入輸出 |
與京濱電測器公司生產的TPR-33N連接、本機與TPR-33N的輸出頻率同步、TPR-33N與本機的輸出頻率同步 |
| 用于TPR的急變控制信號輸入輸出 |
與京濱電測器公司生產的TPR-33N連接、根據TPR-33N的指令本機急變、根據本機的指令TPR-33N急變 |
| 外部響應輸入 |
通過連接擴展響應輸入盒（選購件），解扣輸入數最多可擴展到255個通道 |
| 直流控制電源輸出 |
用于保護繼電器的控制電源的
直流電源輸出（110V、0.5Amax） |
- |
●三相操作功能
| 型 號 |
RX 4717 |
RX 4718 |
| 自動設定項目 |
- |
三相一起設定、相切換、平衡三相、線間電壓運算、1LG、2LS |
| 自動掃描 |
- |
1LG, 2LG |
●輸出切換器
| 功能 |
可在三相線間或各相切換電壓輸出、電流輸出 |
可在線間/相間切換單相電壓輸出、可在1L（地線）/2L（短路）切換三相電壓輸出 |
●主從功能
| 功能 |
將2～4臺本機連接起來可實現多相化
對于頻率、輸出振幅、相位，僅限于主控機可以進行急變和掃描的同時動作 |
●其他
| 型 號 |
RX 4717 |
RX 4718 |
| 控制面板設定存儲 |
控制面板設定 32種形式、注釋10個文字 |
| 任意波形輸出 |
用GPIB、RS-232C傳送數據制作12Bit×4096字的任意波形（電壓、電流、正常、故障可分別設定） |
| 振幅系數設定 |
僅限于外部設備用的振蕩器輸出可以設定乘以系數的值 |
| 振幅微調整 |
- |
| 接口 |
標準裝備GPIB、RS-232C（不能同時使用） |
| 電源 |
交流85V～115V/180V～250V自動切換 48Hz～62Hz |
| 功率消耗 |
800VA（額定負荷時） |
| 性能保證溫度·濕度 |
0～＋40℃、10～80％RH（無結露） |
| 外形尺寸（mm） |
不含突起物 |
430(W)×249(H)×469(D) |
| 最大尺寸 |
446(W)×264(H)×524(D) |
| 重量 |
約19.5kg |
| 附件 |
正面蓋板、電源線、電源傳送電纜、電壓輸出電纜、電流輸出電纜、主/從控制信號傳送電纜、用于外部信號的電纜、用于100V電源插座的3線-2線變換插頭、電纜線提包 |
正面蓋板、電源線、電源傳送電纜、電壓輸出電纜、主/從控制信號傳送電纜、用于外部信號的電纜、用于100V電源插座的3線-2線變換插頭、電纜線提包 |
●直流輸出
| 型 號 |
RX 4717 |
RX 4718 |
|
額定電壓輸出 |
額定電流輸出 |
額定電壓輸出 |
| 額定輸出量程 |
40V |
125V |
250V |
0.4A |
4A |
20A |
40V |
125V |
250V |
| 直流輸出電壓范圍 |
±40V |
±125V |
±250V |
±10Vmax |
±10Vmax |
±18Vmax |
±40V |
±125V |
±250V |
| 直流輸出電流范圍 |
±0.1Amax |
±0.2A |
±4A |
±10A |
±0.1Amax |
| 額定負荷*7 |
400Ω |
1250Ω |
2500Ω |
50Ω |
5Ω |
1.8Ω |
400Ω |
1250Ω |
2500Ω |
| 振幅精確度 |
小于全量程的±1.0%、±0.5%典型值（純電阻額定負荷時） |
小于全量程的±1.0%、±0.5%典型值（純電阻額定負荷時） |
| 設定分辨率 |
0.01V |
0.1V |
0.1V |
0.1mA |
1mA |
10mA |
0.01V |
0.1V |
0.1V |
| 負荷調節 |
小于±0.5%（額定輸出振幅、負荷變化100%時） |
| 線路調節 |
小于±0.1%（額定輸出振幅、電源變化10%時） |
| *7 電壓輸出額定負荷為最大電壓輸出時的可使用最小電阻值，電流輸出額定負荷為最大電流輸出時的可使用最大電阻值。 | |
