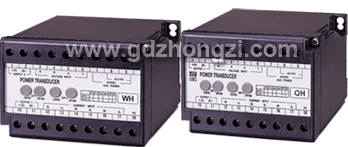

CWH/CQH有效電能/無效電能/有效無效電能組合變送器
公司名稱：北京國電中自電氣有限公司
所屬類別：電源配套分類>>傳感器
電子信箱：sales@gdzhongzi.com
聯系電話：01068651027
聯 系 人：國電中自
更新時間：2008-9-5 16:22:52
所屬類別：電源配套分類>>傳感器
電子信箱：sales@gdzhongzi.com
聯系電話：01068651027
聯 系 人：國電中自
更新時間：2008-9-5 16:22:52
產品詳情
一、特點
● 測量：有效(無效)電能/有效(無效)電能組合變送器
1P2W, 3P3W, 3P4W平衡或非平衡系統
● 突變波形亦可以準確量測
● 輸出方式為可程序；可由切換開關選擇15種范圍
● 低溫飄特性,高沖擊電壓及隔離特性
● 穩定性高,可靠度佳

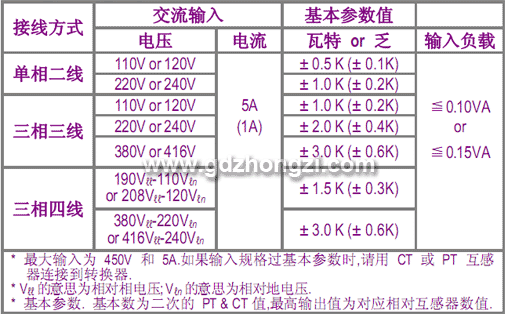

二、測量參數
輸入:有效電能、無效電能/有效無效電能組合

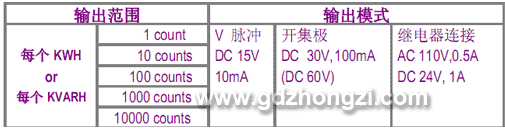

輸出: 可程序透過內部切換開關選擇
測量精度: ≦±0.2% R.O.
波形影響: ≦0.01% R.O. at 15% distortion
過載輸入能力: 電壓: 1.5倍額定輸入(連續)訊號
2倍額定輸入(連續)訊號10秒
4倍額定輸入(連續)訊號2秒
電流: 3倍額定輸入(連續)訊號
10倍額定輸入(連續)訊號10秒
50倍額定輸入(連續)訊號2秒
輸入頻率: 50Hz ±3Hz, 60Hz ±3Hz
反應速率: ≦250msec.
最高值校正: ≦±5%ofR.O. (or ±20% of R.O. specify)
零點校正: ≦±2% of R.O. (or ±20% of R.O. specify)
輸出負載影響: 輸出電流≦0.1% R.O.
輸出電壓≦ 0.05% R.O.
工作電源: AC 115/230V±15%, 50/60 Hz
AC 380or415V±15%, 50/60 Hz
特殊規格: DC24V, 48V, 110V, 220V ±10%
無源式:電源來自于輸入電壓,輸入電壓須
介于額定電壓的±15%
電源變動影響: ≦0.05% R.O.
消耗功率: ≦4VA
相互干擾影響: ≦0.1%額定輸出介于每個組件之間
磁場強度影響: 400ATM≦0.2% R.O.
操作溫度: 0~60℃
操作相對濕度: 20~95 %RH, 非結露
溫度系數: ≦100 PPM/℃
庫存溫度: -10~70℃
隔離強度: IEC414, IEC688:1992, ANSIC37.90a
介于輸入/輸出/電源/機殼
AC4KV, 50/60Hz, 1分
電壓沖擊測試: IEC255-4, ANSIC37.90a
6KV, 1.2x50µsec.
共通模式&差異模式
安全規范: IEC414, BS 5458
保護等級: IEC529 (IP50)
隔離: 輸入/輸出/電源/機殼
絕緣電阻: ≧100M ohm, DC500V
性能: 設計要求為IEC 688
安裝方式: 壁掛式or導軌安裝(EN 50022)
重量: 650公克以下

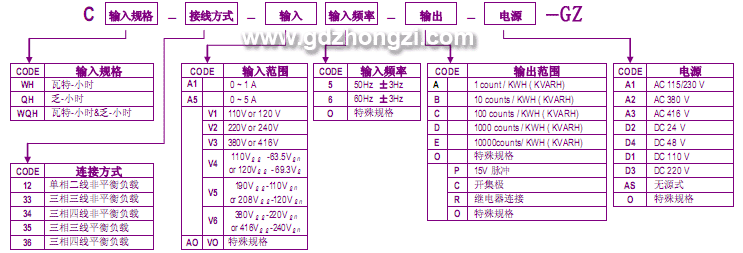

三、訂貨型號選擇表
