一、概述及主要特點

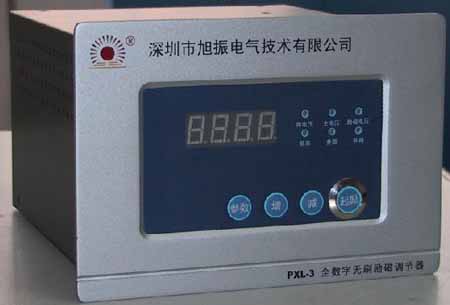

本公司研發的PXL-3型全數字晶閘管無刷勵磁調節器主要用于各種無刷發電機組的并網發電。

1、以高檔PIC單片機數控技術為核心，采用智能化的模糊控制，有很高的穩定精度和快速的響應特性。

2、采用變參數P I D調節，能有效抗負載突變。

3、并網后具有極好鎖定無功電流和有功電流補償功能。

4、自動跟蹤電網電壓。

5、有V/F給定特性，可長期低速待機，殘壓起勵平穩，強勵控制科學。

6、有自動滅磁功能，在停車過程和某些故障狀態下會自動滅磁，并備有勵磁開關在“飛車”和“不可控過壓”狀態下跳閘保護發電機和勵磁裝置本身。

7、自動“認相”功能。

8、具有勵磁過載檢測，低壓、過壓檢測，低速、過速檢測，勵磁電壓掉線（勵磁保險管熔斷）檢測等功能和防飛車保護功能，具有很強的抗干擾能力和綜合保護能力。

9、在電網電壓劇烈變化時，具有極好的無功電流鎖定功能，在末端電站和離中心負載很遠時，仍能很好工作。

10、系統跳閘后，有極好的電壓穩定特性，100HZ內可以恒壓400V運行。

二、PXL-3型全數字無刷勵磁調節器是怎樣進行工作狀態檢測和故障處理的

本電壓調節器有勵磁過載檢測，欠壓、低壓檢測，低速檢測，過速故障檢測，勵磁電壓掉線（勵磁保險管熔斷）檢測等功能，調節器對它們的處理分述如下：

勵磁過載：當勵磁電壓大于額定勵磁電壓的1.3倍時，即處于勵磁過載狀態，本調節器允許長期過載1.3倍。電壓調節中因“強勵”需要，允許短時過載1.8倍。

過壓狀態：當發電機電壓大于510V，調節器檢測到過壓故障，勵磁開關跳閘。

欠壓狀態：在恒發電機電壓工作狀態下，當連續檢測到發電機電壓小于（給定電壓-40V）時，判為欠壓狀態（啟動過程除外）。在沒有其他異常狀態時自動切換到顯示電壓，電壓指示燈閃爍，往往表示勵磁不匹配或接有重負載。

低壓狀態：起勵時，當連續檢測到發電機電壓小于75V時，判為起勵失敗，停機。往往表示勵磁不匹配或電壓測量電路有故障。起勵正常后，連續檢測到發電機電壓小于150V時，判為電壓過低狀態，電壓指示燈閃爍。往往表示正在關機過程或外電路突然短路，自動停機。

低速狀態：當連續檢測到發電機轉速（頻率）小于48HZ時，判為低速狀態。按V/F比例原則送新的發電機電壓給定值，自動切換到顯示頻率（同時出現低壓狀態時和啟動過程除外），頻率指示燈閃爍。

過速故障：當發電機跳閘飛車時，發電機頻率可能會很高，當頻率超過80HZ時，為了安全，本調節器會自動“滅磁”、停機，同時跳勵磁開關。

掉線故障：當勵磁保險（20A）熔斷或勵磁電源斷電時判為掉線故障。自動切換到顯示頻率為0，頻率指示燈閃爍，停機。

本勵磁調節器綜合保護能力強，除了硬件上選用高品質的晶閘管、二極管和高品質的的保護器件外，軟件上在故障的交叉處理上，也作了周密的考慮和恰當?shù)陌才牛�可以說任何接線的突然松脫都不會造成調節器的損壞和嚴重系統故障。

三、技術參數：

1、適用范圍：各類中、小型低壓發電機組

2、工作電源：發電機相電壓或其它電源AC50V～AC300V,DC110V～250V

3、測量電壓：標稱400V發電機線電壓、電網電壓

   調差電流：標稱5A的與線電壓異相的相電流

4、輸出勵磁電壓：可控半波整流0～100V，額定勵磁電流不超過12A，最大勵磁電流不超過20A。

5、并網信號：用合閘開關（常開）信號(或經小型中間繼電器引入)

6、外型尺寸：（長）180×（高）120×（深）200mm
