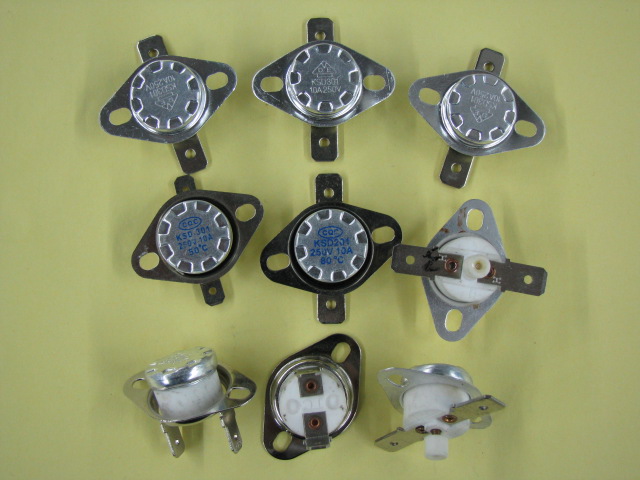

KSD301 控溫器 用戶指南

 一、產品性能及原理：本公司生產的 KSD301 系列控溫器，是帶外殼全封閉的雙金屬片接觸感溫式溫度繼電器，通過碟形金屬片在溫度作用下產生變形，并在溫度點瞬間跳動的原理，配合機構的作用，使兩觸點迅速動作，達到接通或斷開電路的目的。適用于額定電壓不大于 250V ，頻率在 50Hz-60Hz ，額定電流不超過 10A 阻性負載的交直流電路中使用。 二、注意事項： 1 ）采用接觸感溫式安裝時，應使金屬蓋面貼緊被控器具的安裝面，為確保感溫效果，并在感溫表面涂上導熱硅脂或其他性能類似的導熱介質。 2 ）安裝時不可把蓋面頂部壓塌、松動或使用變形，以免影響性能。 3 ）不能讓液體滲入控溫器內部或過大力使外殼出現裂紋，不得隨意改變外接線端子的形狀，影響電氣可靠性，有足夠的絕緣保護措施，防止漏電，確保使用安全。 4 ) 產品在不大于 5A 電流的電路中使用，應選擇銅芯截面為 0.5-1m㎡ 導線連接；不大于 10A 電流的電路中使用，導線選擇為銅芯截面為 0.75-1.5m㎡導線連接。 5 ) 產品應在相對濕度小于 90%，環境溫度40℃以下通風、潔凈、干燥、無腐蝕性氣體和受熱的倉庫中存放。 6 ) 適用范圍：適用飲水機、電熱開水瓶、消毒柜、微波爐、電熱咖啡壺、電飯鍋、空調器等各種電熱器具。

電氣規格:5A/250V  10A/250V  15A/250V

溫度范圍:50℃～240℃(每5℃一檔)

閉合型式:常閉或常開

復位型式:自動復位或手動復位

殼體材料:電木殼體或陶瓷殼體

動作溫度 復位溫度動作溫度 復位溫度

60±5   35±15     65±5     40±15
 70±5    45±15     115±5    75±15
 75±5    50±15     120±5    80±15
 80±5    55±15     125±5    85±15
 85±5    55±15     130±5    90±15
 90±5    60±15     135±5    95±15
 95±5     65±15    140±5    100±15
 100±5    70±15    145±5    105±15
 105±5    70±15    150±5    105±15
 110±5    75±15
