SH58全自動互感器校驗儀

公司名稱：南京賽豪電氣有限公司
所屬類別：電源配套分類>>測試儀器
電子信箱：saihao2006@163.com
聯系電話：025-51751908
聯 系人：李錫華
更新時間：2011-5-21 10:18:20

產品詳情

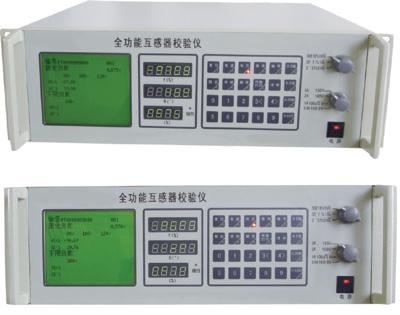

SH58全自動互感器校驗儀

測量項目及主要技術指標

1 測量項目及指標：

1.1 0.01～10級電流互感器，二次額定電流分別為5、2、1、0.5A，工作電流范圍l～210％，誤差測量范圍：f為0.0001％～19.99％, δ為0.001’～999.9’

1.2 0.01～10級電壓互感器，二次額定電壓分別為150、100、100／√3 、100／3V , 工作電壓范圍為 1～210％。誤差測量范圍：f為0.0001％～19.99 % δ為 0.001’～999.9’

1.3 阻抗（ΔU／I）：0.0001～19.99 Ω

1.4 導納（ΔI／U）：0.0001～19.99 mS

1.5 電網頻率 f（Hz），周期T（ms）

2 精度指標：

2.1 儀器的同相分量和正交分量的示值誤差：

當百分表≥20％時 Δ＝±（2％x＋0.4％FS)

5％≤百分表〈20％時 Δ＝±（2％X＋0.6％FS）

1％≤百分表〈5％時 Δ＝±（2％X＋1％FS)

X一－一一讀數

FS－一－一滿量限讀數

2.2 儀器的同相分量和正交分量的相位誤差都為：0.02 rad

2.3 頻率、周期: Δ＝±（0.5％X＋l字）

2.4 百分表精度：1.5級

顯示范圍： 0～199.9％

2.5 極性指示器動作值：（5－20）％In或（20－50）％Un

(在最大量限檔試驗)

2.6 最高分辨率: f＝0.0001％ δ=0.001’

Z=0.0001 Ω Y＝0.0001mS

校驗儀的使用條件

1 環境溫度為5℃～40℃

2 環境相對濕度不超過 70％（23℃）

3 電源頻率為50土2Hz，波形畸變系數小于5％

4 使用時電源不應有電壓脈沖沖擊

5 使用場所不應有與工作無關的外界強磁場，不應有嚴重的震動和顛簸
