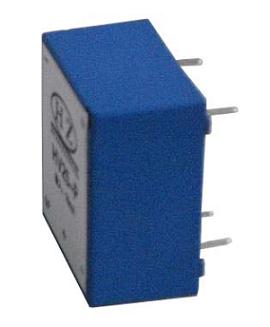

HV25-P系列霍爾電壓傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電壓。

電氣參數
額定輸入有效值電流　                  　 10　      　              　mA
測量電流范圍　　　　                     14      　                　mA
測量電阻         ±15V  @ ±10mAmax    　100(min) 350(max)           Ω
                        @±14mAmax     　100(min) 190(max)           Ω
額定輸出有效值電流                     　25±0.5%　              　  mA
電源電壓    　　　　　　　　　           ±15±5%　　              　 V
匝比                                     2500 ：1000
零電流失調　　　　　　　　　　　　　　　 ±0.1　   　       　   　  mA
電流失調溫漂　     -10℃～70℃ 　　　    ±0.5                     　mA
響應時間　　　　　　　　　　　　　　   　40　                       μS
線性度                                   ≤0.2                      %FS
絕緣電壓　　　     50HZ，1min　　 　 　　2.5                         KV
初級線圈內阻                             200                         Ω
次級線圈內阻                             110                         Ω
工作溫度　　　　　　　　　　　　　　　　 -40～+85                    ℃
儲存溫度　　　　　　　  　　　　　　　　 -40～+125                   ℃

使用說明
電阻R1使傳感器輸入電流為額定初級電流時傳感器有最佳精度，因此傳感器應盡量測量與10mA的初級電流相對應的電壓。
例如：測電壓VIN=250V
精度=±0.8%ofVIN(@Ta=+25℃)               a)R1=25kΩ/10w,IP=10mA
精度=±1.6%ofVIN(@Ta=+25℃)               b)R1=50kΩ/5w,IP=5mA
   工作范圍(推薦的)考慮到初級線圈的電阻(與R1相比，為保持溫度差異近可能低)和隔離，此傳感器適用于測量電壓。
