FT338 工業用真有效值數字萬用表低通濾波諧波分析

公司名稱：深圳市費思泰克科技有限公司
所屬類別：電源配套分類>>測試儀器
電子信箱：bin.huang@faithtech.cn
聯系電話：13266639695
聯系人：黃斌
更新時間：2011-6-30 14:47:19

產品詳情

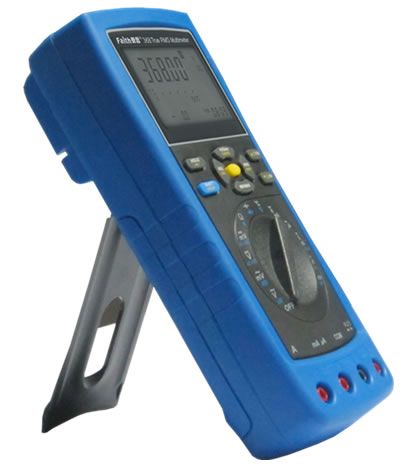

FT338 工業用真有效值萬用表

費思FT338萬用表是另一款專門針對工業測量的高級萬用表特有的低通濾波功能，可精確測量調速馬達，在馬達驅動和相關機電設備的檢測和維修工作中具有非常重要的作用。4-20mA%信號檢測功能用于具有電流型變送器的工業現場和工廠自動化控制設備的檢測及故障排除。0.03%基本精度，頻響范圍高達20KHz，可以很好的滿足工業現場的相關測量工作要求。

1、4 3/4位，工業用真有效值萬用表，最大顯示數字：39999；
2、0.03%基本直流精確度，最高分辨率可達0.01μA和1μV；
3、具有交流電壓、直流電壓、交流電流、直流電流、電阻、電容、二極管、通斷性、頻率和溫度測量等功能；
4、真有效值測量，交流測量帶寬可達20kHz；
5、具有直流電流4-20mA%測量功能；
6、寬范圍電容測量，量程為1nF~10mF；
7、專利設計：二極管閾值電壓可調，聲音報警；
8、具有電阻、電容等檔位的篩選功能把質檢變得更簡單；
9、具有電壓、電流的篩選功能可以輕松捕獲所需信號；
10、具有9級靈敏度的交流電無線感應功能；
11、帶41段模擬指針，每秒更新32次可快速指示顯示趨勢；
12、手動/自動量程轉換，數值顯示保持功能；
13、具有最大、最小和平均值記錄功能；
14、具有數據保存和記錄功能；
15、強大的內部存儲器可記錄和存儲3500組測量數據；
16、可通過USB接口與PC聯機，配合強大的聯機軟件FaithTech View；
17、可實現趨勢繪圖和內存查看功能；
18、采用德國SIBA的防爆保險管, 性能更加穩定可靠，使用更安全；
19、特殊結構設計和高級外套可有效防止因為跌落造成的儀表損壞

附錄一安全和認證

任何接線端與接地之間的最大電壓	直流1000 V或交流有效值1000V。
安全合規性	符合IEC61010－1至1000V過電壓第三類，污染第二度以及IEC664-1至600V過電壓第四類，污染第二度標準*。
認證	UL，CE，CSA，TUV，VDE。
浪涌保護	8KV峰值(根據IEC 1010.1-92)。
保險管	mA或μA輸入端：0.5A ，1000V快熔防爆式保險管。 A輸入端：10A，1000V快熔式保險管。
IP等級	IP52，不施加真空。
注釋：[1] 過電壓分類指在指定的污染程度下儀表所提供的脈沖耐壓保護。過電壓第三類設備指固定安裝的設備，例如馬達開關設備和多相馬達等。過電壓第四類設備指供安裝源點使用的設備，例如電表和過電流保護設備等。

附錄二各檔位量程

功能檔	量程
直流電壓	0V至1000V
交流電壓（真有效值）	50mV至750V，最大20kHz帶寬
交流電流（真有效值）	0至10A（過載電流20A，最高30秒）
直流電流	0至10A（過載電流20A，最高30秒）
電阻	0至40MΩ
導通性	400Ω
無線感應	H1~H4，L1~L4，oFF。
電容	1nF至10mF
二極管測試	2.4V
溫度	-40℃至1000℃（-40℉至1832℉）
頻率	5Hz至400kHz
記錄	儀表可以記錄3000個事件值到記錄(LOGGING)存儲器中供用戶查看。
保存	除記錄存儲器外，還可以保存500個數到內存里，通過內存查看(VIEWMEM)功能，使用者可以查看這些數。

附錄三　物理指標

顯示器(LCD)	數字：40000個讀數的主顯示每秒更新4次。模擬：41個條形段，每秒更新32次。
工作溫度	-20℃至+55℃
存儲溫度	-40℃至+60℃
溫度系數	0.05×(指定精確度)/ ℃????(小于18℃或大于28℃)
相對濕度	0%至90%(0℃至35℃) 0%至70%(35℃至55℃)
海拔	工作：0~3000米儲存：5000米
電池種類	4AA堿性電池，NEDA，15A或LR6
電池壽命	300小時典型值(背景燈和USB口關閉狀態)
機械性能	根據MIL-T-PRF 28800 第II類儀表
電磁兼容性(EMC)	敏感性和發射性：根據EN61326-1的商業限制
尺寸大小	205x95x50mm
重量	約500g
保修期限	三年
校準周期	一年

附錄四功能一覽表

功能	說明
數字式顯示模擬指針顯示	40，000個計數。條形指針顯示：41段，每秒鐘更新32次。
背景燈	具有白色背景燈，光線不足之處亦可清晰讀數。
自動量程	儀表自動選擇最佳量程-即時的。
AC真有效值，AC有效值指定最大至２0kHz	選擇公共AC測量。
通斷性/開路測試	蜂鳴器響表示電阻讀數低于閾值，或表示電路短路。
MIN MAX模式	記錄最大、最小和平均值。
關閉儀表殼校準	不需內部調整。
電池/保險絲蓋	更換電池或保險絲而不會使儀表的校準失效。
超強度模壓外殼	護套功能。

附錄五詳細精確度指標

精確度在校準后一年內有效，操作溫度為18°C至28°C，相對濕度為0%至95%。
精確度指標的描述方法為“±(讀數精確度+量程精確度)”。讀數精確度：表示為“測量讀數的百分比”。例如，若直流電壓測量精確度為讀數的±0.03%，含義為：對于100.00V的電壓測量顯示讀數，其電壓真實值在99.97V至100.03V之間。量程精確度：數字式測量儀表的技術規格中，除讀數精確度指標外，一般還加一個數字誤差范圍(digits,在表格中縮寫為d)。該數字表明了在測量顯示讀數的最后一位上可能存在的最大誤差范圍。例如，精確度表述為±（0.5%+2d），對于100.0V的測量顯示讀數，其電壓真實值將在99.48V至100.52V之間。交流毫伏檔（AC mV）、交流伏檔（AC V）、交流微安檔（AC μA）、交流毫安檔（AC mA）、交流安培檔（AC A）的指標都是交流耦合、真有效值并適用于量程的5%至100%。交流波峰因數在滿刻度時可高達3.0，半刻度時可高達6.0（750V量程檔除外，該量程檔下滿刻度為1.5，半刻度為3.0）。

功能	量程	分辨率	精確度
			20Hz-45Hz	45Hz-200Hz	200Hz-440Hz	440Hz-1kHz	1k-10kHz	10kHz~20kHz
交流毫伏檔[1] （AC mV）	40.000mV	0.001mV	2%+80d	0.6%+40d			5%+40d	6%+40d
	400.00mV	0.01mV					1.5%+40d	2%+40d
	低通濾波器		2%+80d	0.4%+40d	+0.6%+40d －3.6%－40d [2]	未指定		未指定
交流伏特檔[1] （AC V）	4.0000V	0.0001V	2%+80d	0.6%+40d			1.5%+40d	2%+40d
	40.000V	0.001V
	400.00V	0.01V
	750.0V	0.1V
	低通濾波器		2%+80d	0.4%+40d	+0.6%+40d －3.6%－40d [2]	未指定		未指定
交流微安檔(AC μA)	400.00μA	0.01μA	1.5%+20d	0.75%+20d			5%+40d
	4000.0μA	0.1μA	1.5%+5d	0.75%+10d			1.5%+20d
交流毫安檔 (AC mA)	40.000mA	0.001mA	1.5%+20d	0.75%+20d			5%+40d
	400.00mA	0.01mA	1.5%+5d	0.75%+10d			1.5%+20d
交流安培檔 (AC A)	4.0000A	0.0001A	2%+20d	1.5%+20d			未指定
	10.000A	0.001A	2%+5d	1.5%+10d
注釋：[1]對4，000讀數的模式，把最低有效數位（計數）的數值除以10。 [2] 該處精確度用正負精確度分開表示。當使用低通濾波器時，規格數值從200Hz 時的 -0.4 % 增加到 440Hz 時的 -2.4% 。								?

功能	量程	分辨率	精確度
直流毫伏檔（DC mV）	40. 000mV	0.001mV	0.1%+40d
直流毫伏檔（DC mV）	400.00mV	0.01mV	0.04%+6d
直流伏特檔（DC V）	4.0000V	0.0001V	0.03%+20d
	40.000V	0.001V	0.03%+10d
	400.00V	0.01V	0.1%+6d
	1000.0V	0.1V	0.1%+6d
直流微安檔（DC μA）	400.00μA	0.01μA	0.3%+40d
直流微安檔（DC μA）	4,000.0μA	0.1μA	0.3%+10d
直流毫安檔 (DC mA)	40.000mA	0.001mA	0.25%+20d
直流毫安檔 (DC mA)	400.00mA	0.01mA	0.25%+10d
直流安培檔（DC A）	4.0000A	0.0001A	0.5%+20d
直流安培檔（DC A）	10.000A[1]	0.001A	0.5%+10d
4-20mA??%	100 %	0.01 mA	1.0%+50d
注釋：[1]10A連續（高達35℃），低于10分鐘35℃至55℃。20Ａ的過載最長只能達30秒，否則保險管將被燒壞。

功能	量程	分辨率	精確度
電阻[1]	400.00Ω	0.01Ω	0.30%+10d[3]
	4.0000kΩ	0.0001kΩ	0.30%+2d
	40.000 kΩ	0.001kΩ	0.30%+2d
	400.00 kΩ	0.01kΩ	0.30%+2d
	4.0000MΩ	0.0001MΩ	0.30%+4d[2]
	4.000MΩ至40.00MΩ	0.01MΩ	1. 50%+4d[2]
注釋：[1]對4，000讀數的模式，把最低有效數位（計數）的數值除以10。 [2]相對溫度高于70％以上時，電阻測量的精確度會偏高。 [3]減掉歸零偏差。

功能	量程	分辨率	精確度
電容	1000nF	1 nF	1%+10d
	10.00μF	0.01μF
	100.0μF	0.1μF
	1,000μF	1μF
	10mF	0.001mF
二極管測試[1]	2.4000Ｖ	0.0001V	2％+20d
注釋：[1]對4，000讀數的模式，把最低有效數位（計數）的數值除以10。

功能	量程	分辨率	精確度
頻率	400.00Hz	0.01Hz[1]	0.01%+8d
	4.0000kHz	0.0001kHz
	40.000kHz	0.001kHz
	400.00kHz	0.01kHz
溫度	-40~+1000℃	0.1℃	±（讀數的1％+1℃）[2]
溫度	-40~+1832℉	0.2℉	±（讀數的1％+1.8℉）[2]
MIN MAX AVG	響應：250mS（至80％）		對時間間隔250ms的變化，精確度為：指定精確度±12d。在交流對大于350ms的變化且輸入大于量程的25％，精確度為：±40d。
注釋：　[1] 對2.4Hz以下的信號讀數為零。 [2] 精確度指標是假設環境溫度的穩定性保持在±1℃。

附錄六　頻率讀數器靈敏

輸入量程	大約的V AC靈敏度（均方根值　正弦波）[1]
輸入量程	5Hz至100kHz	400kHz
40mV	4mV	8mV
400mV	8mV	8mV
4V	0.04V	0.1V
40V	0.5V	0.8V
400V	4V	10V
750V	40V	20V
注釋：[1]低頻率和低幅度的噪聲可能會影響精確度。

附錄七　負荷電壓(A，mA，μA)

功能	量程	負荷電壓（典型值）
mA-μA	400.00μA	101μV/μA
	4,000μA	101μV/μA
	40.000mA	1.9mV/mA
	400.00mA	1.9mV/mA
A	4.0000A	0.2V/A
A	10.000A	0.6V/A

附錄八　輸入特性

功能檔	輸入阻抗
Volts , mV	10MΩ
	共模抑制比				正常模抑制比
DC Volts , mV	>100 dB??(在dc,50HZ)				>90 dB??(在dc,50HZ)
AC Volts , mV	>90 dB??dc至60HZ
	開路測試電壓				滿標度電壓
					達4MΩ	40MΩ
Ohms	<4V				400mV	2.4V
二極管測試	<4V				2.4V
	典型短路電流
	400Ω	4KΩ	40KΩ	400KΩ	4MΩ	40MΩ
Ohms	300uA	300uA	30uA	6uA	600nA	600nA
二極管測試	1mA（典型）
