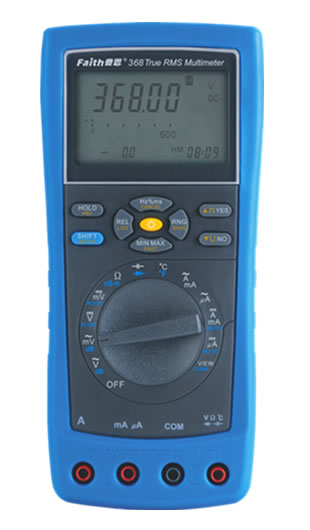

FT368 數據存儲真有效值萬用表

公司名稱：深圳市費思泰克科技有限公司
所屬類別：電源配套分類>>測試儀器
電子信箱：bin.huang@faithtech.cn
聯系電話：13266639695
聯 系人：黃斌
更新時間：2011-6-30 10:27:51

產品詳情

費思FT368萬用表是費思萬用表系列產品中功能最強大一款產品，它除了具有FT365萬用表所有功能外還具有具有電導測量、250微秒瞬時信號捕獲測量功能以及交直流信號同時主副屏顯示功能。FT368萬用表通過與PC聯機，將萬用表的測量數據采集到PC機上可實現邏輯分析、趨勢繪圖、內存查看、單通道示波和25次諧波分析等強大的功能。FT368萬用表將萬用表的功能發揮到了極致。

1、44/5位真有效值萬用表，最大顯示數字: 49999；
2、工業級設計，國軍標GJB品質；
3、超寬頻響范圍高達200KHz，寬范圍電容和電阻測量，功能更強大；
4、0.025%的基本直流精確度，真有效值測量，數據更準確；
5、配備USB接口，數據傳輸更方便,與FaithtechView軟件配合可實現趨勢繪圖功能，數據查看、實時觀測、邏輯分析、單通道示波功能和諧波分析等功能；
6、具有交流電壓、直流電壓、交流電流、直流電流、電阻、電容、二極管、通斷性、頻率、溫度、占空比、脈寬、相對值、dBV、dBmV、電導等測量功能；
7、FAST、MIN和MAX模式可以極速捕捉0.25毫秒的瞬時信號；
8、雙顯示區域，可同時顯示電壓和頻率，交流和直流等；
9、特殊屏蔽設計，有效抵抗各種干擾；
10、所有量程和功能的全面保護，過壓保護高達1000伏；
11、特殊節能設計，功耗低，電池使用時間可達100小時；
12、專利設計：手動或自動二極管篩選電壓設定；
13、模擬條指針顯示，刷新速度30次/秒清晰反應變化趨勢；
14、采用德國SIBA的防爆保險管, 性能更加穩定可靠，使用更安全；
15、特殊結構設計和高級外套可有效防止因跌落造成的儀表損壞。

一般指標：

顯示器(LCD)	數字：50000個讀數的主顯示 5000個數的副顯示；每秒更新4次。模擬：51個條形段，每秒更新32次。
工作溫度	-20℃至+55℃
存儲溫度	-40℃至+60℃
溫度系數	0.05×(指定精度)/ ℃(小于18℃或大于28℃)
相對溫度	0%至90%(0℃至35℃) 0%至70%(35℃至55℃)
海拔	工作：0~3000米儲存：5000米
電池種類	4節AA電池，NEDA，15A或LR6
電池壽命	100小時典型值(背景燈關閉狀態)
機械性能	根據MIL-T-PRF 28800 第II類儀表
電磁兼容性(ECM)	敏感性和發射性：根據EN61326-1的商業限制
尺寸大小	205×95×50mm
重量	約500g
保修期限	三年
校準周期	一年

各檔位量程：

功能檔	量程
直流電壓	0至1000V
交流電壓(真有效值)	2.5mV至1000V，最大200kHz帶寬
直流電流	0至10A（過載電流20A，最高30秒）
電阻	0至200MΩ
電導	0至50nS
電容	0.1nF至100mF
二極管測試	3.1V
溫度	攝氏-200℃至1350℃或華氏-328℉至2462℉
頻率	5Hz至1000kHz

詳細精確度指標
精確度在校準后一年內有效，操作溫度為18°C至28°C，相對濕度為0%至95%。
精確度指標的描述方法為“±(讀數精度+量程精度)”。讀數精度：表示為“測量讀數的百分比”。例如，若直流電壓測量精度為讀數的±0.5%，含義為：對于100.0V的電壓測量顯示讀數，其電壓真實值在99.5V至100.5V之間。量程精度：數字式測量儀表的技術規格中，除讀數精度指標外，一般還加一個數字誤差范圍(digits,在表格中縮寫為d)。該數字表明了在測量顯示讀數的最后一位上可能存在的最大誤差范圍。例如，精確度表述為±(0.5%+2d)，對于100.0V的測量顯示讀數，其電壓真實值將在99.3V至100.7V之間。交流毫伏檔（AC mV）、交流伏特檔（AC V）、交流微安檔(AC μA)、交流毫安檔(AC mA)、交流安培檔(AC A)的指標都是交流偶合、真有效值并適用于量程的5%至100%。交流波峰因數在滿刻度時可高達3.0，半刻度時可高達6.0（3000mV和1000V量程檔除外，該量程檔下滿刻度為1.5，半刻度為3.0）。

功能	量程	分辨率	精確度
功能	量程	分辨率	20Hz-45Hz	45Hz-1kHz	1kHz-10kHz	10kHz-20kHz	20kHz-100kHz	100KHz-200KHz
交流毫伏檔[1][2] （AC mV）	50.000mV	0.001mV	2%+80d	0.4%+40d	5%+40d	5.5%+40d	15%+40d	未指定
	500.00mV	0.01mV	2%+80d	0.4%+40d	5%+40d	5.5%+40d	6%+40d	8%+60d
	2500.0mV	0.1mV	2%+80d	0.4%+40d	0.8%+40d	1.5%+40d	6%+40d	8%+60d
交流伏特檔[1][2] （AC V）	5.0000V	0.0001V	2%+80d	0.4%+40d	0.8%+40d	1.5%+40d	6%+40d	8%+60d
	50.000V	0.001V	2%+80d	0.4%+40d	0.8%+40d	1.5%+40d	6%+40d	8%+60d
	500.00V	0.01V	2%+80d	0.4%+40d	0.8%+40d	未指定	未指定	未指定
	1000.0V	0.1V	2%+80d	0.4%+40d	0.8%+40d	未指定	未指定	未指定
交流微安檔 (ACμA)	500.00μA	0.01μA	1%+20d	0.75%+20d	0.75%+20d	0.75%+20d	6%+40d	未指定
交流微安檔 (ACμA)	5000.0μA	0.1μA	1%+5d	0.75%+5d	0.75%+20d	0.75%+20d	2%+40d	4%+80d
交流毫安檔 (AC mA)	50.000mA	0.001mA	1%+20d	0.75%+20d	0.75%+20d	0.75%+20d	9%+40d	未指定
交流毫安檔 (AC mA)	400.00mA	0.001mA	1%+5d	0.75%+5d	1.5%+10d	1.5%+10d	4%+40d	8%+80d
交流安培檔 (AC A)	5.0000A	0.0001A	1.5%+20d	1.5%+20d	5%+40d	5%+40d	未指定	未指定
交流安培檔 (AC A)	10.000A	0.001A	1.5%+5d	1.5%+5d	5%+10d	5%+10d	未指定	未指定
dBV	-52至-6	0.01dB	0.2dB	0.1dB	0.5dB	0.5dB	1.4dB	未指定
	-6至+34	0.01dB	0.2dB	0.1dB	0.1dB	0.2dB	0.8dB	未指定
	+34至+60	0.01dB	0.2dB	0.1dB	0.1dB	NON	NON	未指定
注釋： [1]對5，000讀數的模式，把最低有效數位（計數）的數值除以10。 [2]導線短路時，8至180數位的剩余計數對所列出的精確度的不會超過量程的5%以上。

功能	量程	分辨率	精確度	精確度雙顯示AC或AC+DC[3]
功能	量程	分辨率	DC	20-150Hz	150Hz-1kHz	1kHz-20kHz
直流毫伏檔（DC mV）	50.000mV	0.001mV	0.1%+20d	未指定	0.8%+40d	6%+40d
	500.00mV	0.01mV	0.03%+2d			6%+40d
	3000.0mV	0.1mV	0.025%+5d			2%+40d
直流伏特檔（DC V）	5.0000V	0.0001V	0.025%+10d[2]
	50.000V	0.001V	0.03%+3d[2]
	500.00V	0.01V	0.1%+2[2]			未指定
	1000.0V	0.1V	0.1%+2d[2]			未指定
直流微安檔（DC μA）	500.00μA	0.01μA	0.25%+20d	未指定	1.2%+20d	2%+40d
直流微安檔（DC μA）	5,000.0μA	0.1μA	0.25%+2d	未指定	1.0%+10d	2%+40d
直流毫安檔 (DC mA)	50.000mA	0.001mA	0.15%+10d	未指定	1.0%+20d	2%+40d
直流毫安檔 (DC mA)	400.00mA	0.01mA	0.15%+2d	未指定	1.2%+10d	3%+40d
直流安培檔（DC A）	5.0000A	0.0001A	0.5%+10d	未指定	2.0%+20d	6%+40d
直流安培檔（DC A）	10.000A[1]	0.001A	0.5%+2d	未指定	1.5%+10d	5%+10d
注釋： [1]10A連續（高達35℃），低于10分鐘35℃至55℃。20A的過載最長只能達30秒，否則保險管將被燒壞。 [2]計數，雙顯示，DC或AC+DC。 [3]有關AC mV和V的轉換，見AC轉換注釋。

功能	量程	分辨率	精確度
電阻[1]	500.00Ω	0.01Ω	0.05%+10d[3]
	5.0000kΩ	0.0001kΩ	0.05%+2d
	50.000 kΩ	0.001kΩ	0.05%+2d
	500.00 kΩ	0.01kΩ	0.05%+2d
	5.0000MΩ	0.0001MΩ	0.15%+4d[2]
	5.0000MΩ至30.000MΩ	0.001MΩ	1.0%+4d[2]
	30.0MΩ至100MΩ	0.1MΩ	3.0%+2d[4]
	100.0MΩ至200.0MΩ	0.1MΩ	10.0%+2d[4]
電導	50.00nS	0.01nS	1%+10d
注釋： [1]對5，000讀數的模式，把最低有效數位（計數）的數值除以10。 [2]相對溫度高于70%以上時，電阻測量的精度是0.5%（1MΩ時）或2.5%（10MΩ時）。 [3]使用相對模式（REL△）把偏差讀數歸零。 [4]為確保指定的精度，請換到電導檔并確認開路的讀數是低于0.10nS。

功能	量程	分辨率	精確度
電容	100.0 nF	0.1nF	1.0%+10d
	1.000μF	0.001μF	1.0%+6d
	10.00μF	0.01μF
	100.0μF	0.1μF
	1,000μF	1μF
	10.0mF	0.001mF
	100.00mF	0.001mF[3]
二極管測試[1]	3.1000V	0.0001V	2%+20d
注釋： [1]對5，000讀數的模式，把最低有效數位（計數）的數值除以10。 [2]對薄膜或更佳的電容器，使用相對模式（REL△），100nF量程檔上將殘余的讀數（由雜散電容引起）歸零。 [3]對于10mF以上的電容，讀數的最低有效位數無效。

功能	量程	分辨率	精確度
頻率	500.00Hz	0.01Hz[1]	0.0050%+1d
	5.0000kHz	0.0001kHz
	50.000kHz	0.001kHz
	999.99kHz	0.01kHz
占空比	10.00%至90.00%	0.01%	±（（電壓量程/輸入電壓）×300d）[5][6]
脈沖寬度	499.99ms	0.01ms	±（3%×（電壓量程/輸入電壓）+1d）[5][6]
脈沖寬度	999.9ms	0.01ms	±（3%×（電壓量程/輸入電壓）+1d）[5][6]
溫度	-200至1350℃	0.1℃	±（讀數的1%+1℃）[2][3]
溫度	-328至+2462℉	0.1℉	±（讀數的1%+1.8℉）[2][3]
MIN MAX AVG	響應：200mS（至80%）		對時間間隔200ms的變化，精度為：指定精度±12d。在交流對大于350ms的變化且輸入大于量程的25%，精度為：±40d。
FAST MIN MAX	250μs[4]		指定精度±100讀數，滿量程讀數高達5，000讀數。對更　峰值讀數（達20，000計數），指定精度±讀數的2%。
注釋：　 [1] 對3Hz以下的信號讀數為零。 [2] 占空比和脈寬的測量，波形應為重復性、頻率是14.5Hz或更高。 [3] 精度指標是相對于用戶聽溫度偏移，并假設環境溫度的穩定性保持在±1℃。 [4] 對重復性的峰值，單一事件為2.5ms。用20Hz以直流功能檔。50mV量程末指定。 [5] 高于5Hz的頻率（不包括直流伏特、直流500毫伏和直流3000毫伏檔）：0.5Hz至1kHz。信號在中間觸發電平。 [6] 量程/輸入比例也適用于電流功能檔。500計數或5%（對10A的量程）。 [7] 輸入信號超過測量量程時，頻率、占空比、脈沖寬度測量可能會不準確，請選擇合適的量程。

頻率讀數器靈敏度：

輸入量程	大約的V AC靈敏度（均方根值　正弦波）		V AC帶寬	大約的V DC觸發電平	V DC帶寬
輸入量程	15Hz至100kHz	500kHz	V AC帶寬	大約的V DC觸發電平	V DC帶寬
50mV	5mV	10mV	1MHz	-5mV和5mV	1MHz
500mV	20mV	20mV	1MHz	5mV和65mV	1MHz
3000mV	500mV	2000mV	800kHz	140mV和200mV	90kHz
5V	0.5V	2.0V	950kHz	1.4V和2.0mV	14kHz
50V	5V	5.0V	1MHz	0.5V和6.5V	大于400kHz
500V	20V	20V	1MHz	5V和65V	大于400kHz
1000V	100V	100V	大于400kHz	5V和65V	大于400kHz
注釋： [1]最高輸入＝10×量程（最高1000V）。低頻率和低幅度的噪聲可能會影響精度。 [2]至3Hz和1MHz均可適用，但靈敏度降低。 [3]典型的頻率帶寬（滿刻度（或最高2×107V-Hz乘積）均方根值，正弦波）。

輸入特性：

輸入特性
功能檔	輸入阻抗（標稱值）
Volts,mV	10MΩ, 小于100pF
	共模抑制比			正常模抑制比
DC Volts,mV	大于100dB(在dc ,50HZ,或60Hz±0.1%)			大于90dB(在50HZ或60Hz±0.1%)
AC Volts,mV	大于90 dB dc 至60Hz
	開路測試電壓			滿標度電壓
				達5MΩ		30MΩ+nS
Ohms	小于5V			500mV		3.1V
二極管測試（Diode Test)	小于5V			3.1000V
	典型短路電流
	500 Ω	5 KΩ	50 KΩ	500 KΩ	5 MΩ	30 MΩ
Ohms	1mA	100μA	10μA	1μA	0.1μA	0.1μA
二極管測試（Diode Test)	1mA (典型）

1．FT368工業用真有效值萬用表一臺
2．安全設計的測試表筆一對
3．鱷魚夾一對
4．用戶使用手冊一本
5．軟件光盤一張
6．USB連接線一條
7．5號AA電池四節
8．K型熱電偶一個
9．保修卡一張
10．合格證一張
11．干燥劑一包
