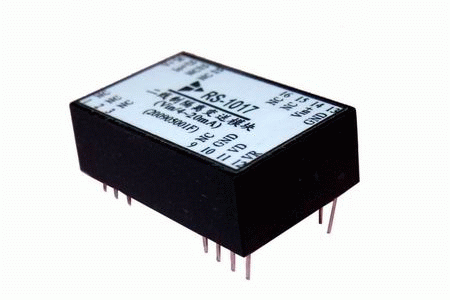

RS-1017A變換模塊是電壓到4~20mA電流環變換模塊,該模塊內部包含有一個電流信號調制電路變換電路及解調電路。該模塊4~20mA的供電電壓范圍10-32VDC，輸入等效電阻小，線性度高�？商峁┮粋�(gè)5V或3V(3mA)的電壓源和一個2.5V基準電壓源,給前端電路(傳感器)配電用。輸入電壓信號為0~75m~5VDC，輸出電流信號比例對應輸入端電壓信號。

產品特點：

標準DIP24封裝

供電電壓范圍10-32VDC

4~20mA電流環供電

提供5(3)V/3mA電源

提供2.5V基準電源

0~75m~1.1VDC電壓輸入

線性度:0.2%

典型應用：

工業現場信號兩線制轉換

儀器儀表信號收發

4~20mA信號傳輸

模擬信號數據變換

地線干擾抑制

信號長線傳輸

技術參數：
