主要特點：
●大屏幕20*2液晶顯示
●交流耐壓/直流耐壓/絕緣電阻/接地阻抗等測試功能
●內建50組程序儲存、每一組可設定8個測試步驟，可進行步驟間的連續測試
●測試線補償功能，確保測試準確性
●前面板輸入軟件校正
●4通道或8通道掃描功能（選件）
●標配RS232接口，可選配GPIB接口
●PLC遠端控制接口
●鍵盤鎖定功能
●可選配交流500VA/100mA功率單元

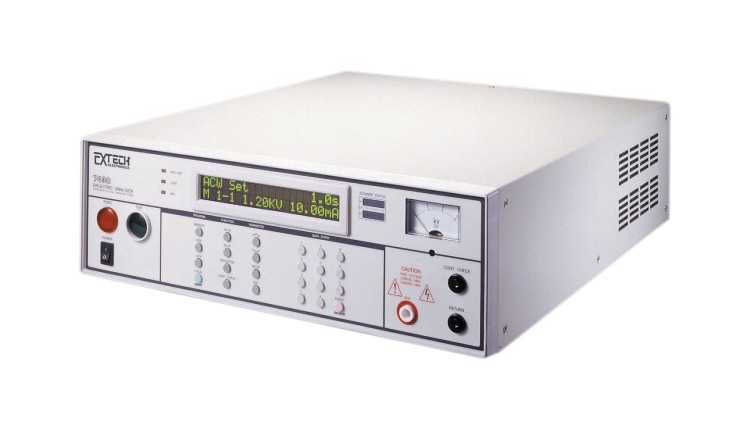

機　型 功能說明
7410 交流/直流耐壓/絕緣測試器(AC/DC Withstand Voltage/Insulation Tester)
7440 交流/直流耐壓/絕緣/接地測試器(AC/DC Withstand Voltage/Insulation/Ground Tester)

型號 7410 7440
交流耐壓（AC WITHSTAND VOLTAGE）
輸出范圍 5KVAC/30mA 5KVAC/40mA
  范圍 準確度
輸出電壓(ACV) 0 - 5000 ±（2%設定值+5V）
輸出頻率 50Hz/60Hz ±100ppm,可選擇
輸出波形 正弦波 ,THD.<2% (Resistive Load), Crest Factor = 1.3 - 1.5
輸出調整率 ± (1% of output + 5V), 空載至滿載
設定
電流上限（mA）
電流下限（mA） 0-30.00 0-40.00
 分辨率 : 0.01, 準確度 : ±（2% 設定值 + 3個字）
緩升時間 范圍 : 0 - 9.999
緩降時間
測試時間 分辨率 : 0.001, 準確度 : ±（2% 設定值 + 3個字）
 0.1 - 999.9 ±（0.1%+0.05sec）
ARC偵測 0, 0.3 - 999.9
(0=continuous)
電流上限（mA） 1 - 9 范圍s (9靈敏度最高)
電流下限（mA） 0 - 2.000 或自動設定
直流耐壓（DC WITHSTAND VOLTAGE）
輸出范圍 6KVDC/9999µA
輸出電壓（DCV） 0 - 6000 ±（2%設定值+5V）
輸出紋波 <5%（6KV/9999µA 阻性負載時）
設定
直流電流上限 （µA） 0 - 9999 ±（2%設定值+3個字）
直流電流下限（ µA） 0 - 999.9 ±（2%設定值+3個字）
上升時間 0.1 - 999.9 ±（0.1% + 0.05sec）
測試時間 0, 0.4 - 999.9
(0=continuous)
Arc 偵測 1 - 9 范圍 (9 靈敏度最高)
直流電流補償(µA) 0 - 200.0 或自動設定
上升電流上限 ON/OFF, 可選擇
充電電流下限（ µA） 0 - 350.0 或自動設定
放電時間 ≦ 200 msec
絕緣電阻（INSULATION RESISTANCE）
輸出范圍 1KVDC/9999MΩ
輸出電壓（DCV） 100 - 1000 ±（2%設定值+3V）
電阻上限（ MΩ） 0, 1 - 9999 (0=OFF) ±（2% 設定值+2個字）at 500-1000VDC, 1 -999.9 MΩ
±（8% 設定值+2個字）at 500-1000VDC, 1000 -9999 MΩ
±（8% 設定值+2個字）at 100-499VDC, 1 -999.9 MΩ
電阻下限（MΩ） 1 - 9999
測試時間 0, 0.5 - 999.9
(0=continuous) ±（0.1%+0.05sec）
充電下限電流（µA） 0 - 3.500或自動設定
接地阻抗（GROUND BOND ）(僅7440機型)
輸出范圍 30A/600mΩ, 8V
輸出交流電流（A） 3.00 - 30.00 ± (2%設定值+3個字)
輸出交流電壓（V） 3.00 - 8.00 ± (2% 設定值+3個字)
輸出頻率 50Hz/60Hz ±100ppm,可選擇
設定
阻值上限（mΩ） 0 - 150 (3 - 30A) ± (2% 設定值+2個字)
阻值下限（mΩ） 0 - 600 (3 - 10A)
引線電阻補償（mΩ） 0 -200 ± (2% 設定值+2個字)
測試時間 0, 0.5 - 999.9 sec (0=continuous) ±（0.1%+0.05sec）
測量
AC/DC電壓（KV） 0 - 6.00 ±（1.5%讀值+1個字）
DC電壓, V (IR時) 100 - 1000 ±（1.5%讀值+3V）
AC 范圍范圍(mA) 0-3.500 0-3.500 0-3.500
 3.00-30.00 3.00-40.00 3.00-40.00
AC 電流分辨率(mA) 0.001/0.01
AC 電流準確度（mA） ± (2% 讀值+個字)
DC電流范圍（µA） 0-350.0 ± (2%讀值+3個字)
 300 - 3500
 3000-9999
AC 電流（A） (GB時) 0 - 35.00 ±（2%讀值+3個字）
阻值  , MΩ(IR) 1 - 9999
(Auto 范圍) ±（8% 讀值+2個字）at 100-499VDC,
1-999.9 MΩ
±（8% 讀值+2個字）at 500-1000VDC,
1000 -9999 MΩ
±（2% 讀值+2個字）at 500-1000VDC,
1 -999.9 MΩ
阻值 , mΩ (GB時) 0 - 600 ±（2%讀值+2個字）
一般規格
輸入電壓AC 115/230Vac±15%, 50/60Hz ± 5%
PLC 遠端控制 輸入: Test , Reset , Memory1.2.3
 輸出: Pass , Fail , Processing
設定儲存 50 組, 8 步/組
顯示 20×2 LCD
鍵盤鎖 預防參數的隨意改動
校準 面板輸入軟件較正
告警音量設定 范圍: 0-9 ;0=OFF, 1為最小音量, 9 為最大音量
后面板輸出 有
內建掃描 選件（可選4通道或8通道）
模擬表 選件 有
RS232 接口 有
GPIB接口 選件
打印機接口 選件
使用環境 0-40℃, 20-80%RH
尺寸 (W×H×D) 430×133×500 (mm) 430×133×500(mm)
重量 15Kg 22Kg
附件
電源線 1根
測試線 1 副
說明書 1本
8通道掃描板（含線） 選件
4通道掃描板（含線） 選件
RS232連接線 選件
