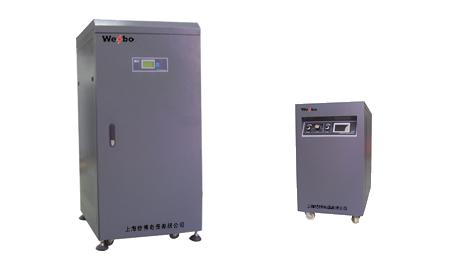

穩頻穩壓電源,電廠專用穩頻穩壓器
所屬類別：電源產品分類>>變頻電源
電子信箱：wenbo@sh-wenbo.net
聯系電話：021-61481778 28899711
聯 系 人：周朝敏
更新時間：2011-5-18 14:49:52
穩頻穩壓器介紹：
在配電傳輸系統中，電網電壓的瞬間擾動或者負載發生故障如短路等的時候，會對敏感負荷的支路電壓造成跌落，上升等問題；這種變化對諸如半導體制造業生產廠是非常致命的，每年由于電壓突將等問題造成的損失數以萬計。DVR主要以補償短時間的電壓跌落、上升為目的，它通過向配電系統串入一個電壓源來調節用戶端電壓質量，以抑制配電系統的電壓擾動對敏感負荷的影響。
圖1幾種動態電能質量問題的示意圖波形
圖2 供電質量和電能質量問題出現次數（相對比例）
圖3 WBP穩頻穩壓器工作原理
廣泛用于朝鮮、小型水力發電站、火力發電站等頻率和電壓不穩的場所使用。
技術參數：
|
DWBP、SWBP | |
|
輸入電壓 |
單相電壓176V-264V 三相電壓304V-456V（訂貨時需要說明） |
|
允許跌落電壓 |
額定電壓-50%時3個周波;瞬間斷電1個周波 |
|
輸入頻率 |
45-65HZ（特殊頻率可訂制） |
|
允許波動極限頻率 |
30HZ-80HZ |
|
輸出電壓 |
單相電壓220±10% 三相電壓380V±10%(可調節或可設置其它電壓) |
|
穩壓精度 |
±1% |
|
頻率穩定度 |
0.01HZ |
|
主控元件 |
IGBT |
|
補償方式 |
SPWM脈寬調制方式,逆變補償 |
|
輸入電壓波動補償時間 |
＜1ms |
|
諧波電壓補償 |
THD＜2%(阻性負載情況下) |
|
抗諧波干擾 |
在嚴重波形失真下能正常工作 |
|
尖峰抑制 |
輸入4000V單脈沖,輸出小于40V |
|
輸出電壓平衡度 |
三相獨立調節,三相電壓自動平衡 |
