LED日光燈驅動芯片NU501,可實現路路恒流 低成本。高效率。零外圍電路。高精度恒流

（適用于LED日光燈，T5  筒燈，格珊燈，MR16 E27燈杯球泡燈電原， 火車照明燈。等。。。）

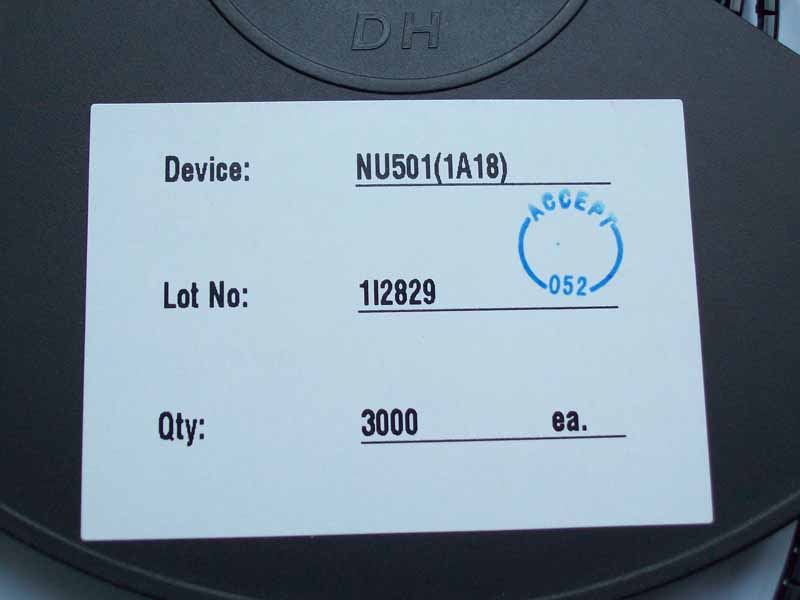

(目前有單通道1A15 1A18 1A20 1A25 1A30 1A35 1A40 1A45 1A50 1A55 1A60  1B20 1B25

(雙通道2A18 2A20) 適合您的各種不同的電流要求的選擇

芯片特性 :NU501(原廠授權誠信聯科技代理商)

  最簡易之線性定電流組件

  15mA~60mA 單/雙 通道，3 (單通道) / 5(雙通道) 支封裝腳位，定電流驅動器

  固定電流設計，不需要外加電阻設定電流

  電源電壓范圍 1.5V ~ 12V，寬廣電源設計，不需另外提供電源

  低輸出端電壓降

IPN ≦ 40mA → VPN ≒ 0.4V

IPN ＞ 40mA → VPN ≒ 0.6V

  VDD腳可做 PWM 調光

  電位爬升時間/電位下降時間 2uS/2uS

  芯片接面工作溫度 -40℃ ~ 120℃

  單信道型式可串接使用，提高耐壓范圍*

  信道與信道間輸出電流差異

IPN ≦ 40mA → chip current skew < ±5%

IPN ＞ 40mA → chip current skew < ±6%

  電源及負載調變率 1%/V

  無鉛環保封裝

產品說明

  NU501 系列是一簡單的定電流組件，在各種 LED 照明產品的應用上非常容易使用。其具有絕佳的負載與電

源調變率和極小輸出電流誤差。NU501 系列能使 LED 的電流非常穩定，在大面積的光源上,即使電源及負載的變動范圍很大時，都能讓 LED 亮度保持均勻一致，并增長LED使用壽命。

除了支持寬廣電源范圍外， NU501 的 VDD腳可以充當輸出致能(OE)功能使用，配合數字 PWM 控制線路，可達

到更精準的灰階電流控制應用。

  當 VDD and Vp 腳短接在一起時，NU501 極小工作電壓的特性能當做一個二極管 current regulative diode (CRD) 來使用,這個功能使 NU501 在應用上非常容易，就像一顆二極管一樣, 當這二極管應用在一串LED時,即能使電流恒定。

  在高壓電源和低 LED 負載電壓的應用場合,多個 NU501(A type) 能夠串接使用來分攤多余的電壓。這獨

特過高電壓的分攤技術,非常適合在更寬廣電源電壓范圍的應用,而此特性是其他廠家的芯片所沒有的。
