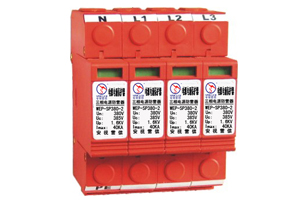

一、產品說明

    本產品核心器件采用最新大容量浪涌吸收元件MOV，經嚴格老化篩選，質量穩定。產品具有通流容量大、輸出殘壓低、對過電壓響應快速（動作時間小于25ns）等優點，能有效地保護用電設備。

    本系列產品功能齊全，安裝方便，模塊化封裝，標準導軌卡裝，帶失效指示燈，維護或測試時無需斷電，可附加聲光報警遙信模塊，并加裝過熱過流失效保護裝置。接通電源的情況下，當保護器因過熱過流、擊穿失效時，能自動將其從電網脫離，紅色指示燈亮。外殼為尼龍阻燃材料，符合電氣安全標準。

本系列產品適用于防雷區域LPZ1、LPZ2區至LPZ3區(C級/Ⅱ級)電源線路的雷電及電涌的精細防護。通常安裝在樓層配電箱、計算機中心機房、監控中心機房、信息設備、電子設備和控制設備等前端或最近的插座箱內。

二、工作原理

在電源傳輸線正常傳輸情況下，本防雷器對地呈高阻，即傳輸線與地線之間處于斷路狀態，對正常輸電及用電設備的正常運行沒有任何影響。當電源傳輸線上因雷電波、工業浪涌及瞬變等原因而形成瞬間過電壓時，防雷器在極短的時間內（納秒級）迅速對地導通甚至短路，將雷電流泄放入大地，電源傳輸線路過電壓被箝制在用電設備可以承受的安全值內，使被保護的電子設備及其他用電設備免遭高壓浪涌的沖擊，確保安全。當雷電流過后，防雷器又迅速恢復高阻狀態，電源傳輸線恢復正常輸電，從而使設備正常運行。因此，本防雷模塊能有效抑制雷電波、工業浪涌等過電壓在電源傳輸線上的傳輸，具有良好的防雷效果。

三、技術參數

型  號
 WEP-SP380-2

標稱工作電壓Un（AC）
 380V/50Hz

最大持續運行電壓Uc
 AC 385V

限制電壓Up（8/20μS，3KA）
 ≤1.6KV

標稱放電電流In（8/20μS）
 20KA

最大放電電流Imax（8/20μS）
 40KA

響應時間ta
 ≤25 ns

絕緣電阻
 >200MW

接線方式
 并聯

安裝支架
 35mm寬電氣安裝導軌

保護等級
 IP20

安裝導體截面
 ≥6mm2的多股線（L、N）/≥10mm2的多股線（PE、 ）

正常或故障指示
 具備

外殼材料
 增強阻燃PBT

外形尺寸
 90×72×63 mm

安裝位置
 C級/Ⅱ級
